    在BIM应用中，使用Revit软件创建机电模型之前，首先需要设置项目样板，好的项目样板可以节省BIM模型创建时间及减少反复性的工作，今天主要介绍机电样板中机械选项的相关设置。

    一、系统分类

    系统分类顾名思义按系统性质功能进行分类如给水系统、污水系统、废水系统等，画一根管道并选中，在属性栏的机械选项下能看见相应的系统分类，但是显示为灰色不能对其进行修改，在机械设置的的转换选项里，系统分类能够进行选择，选择好系统分类，能够进行干管及支管的预设，但不能对已经设置系统类型及绘制好的管道修改系统分类（如图1~2所示）。

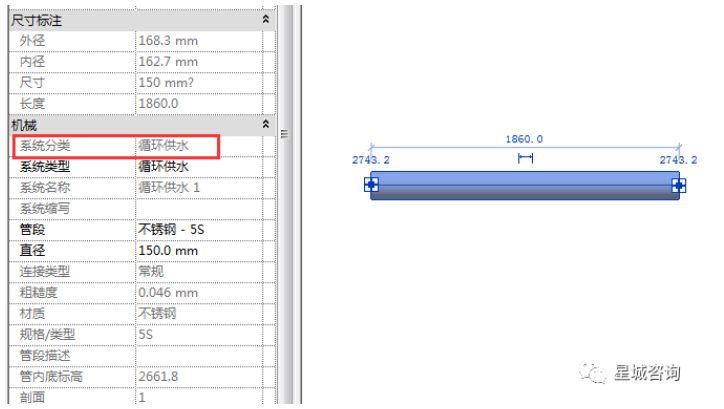

    图1系统分类

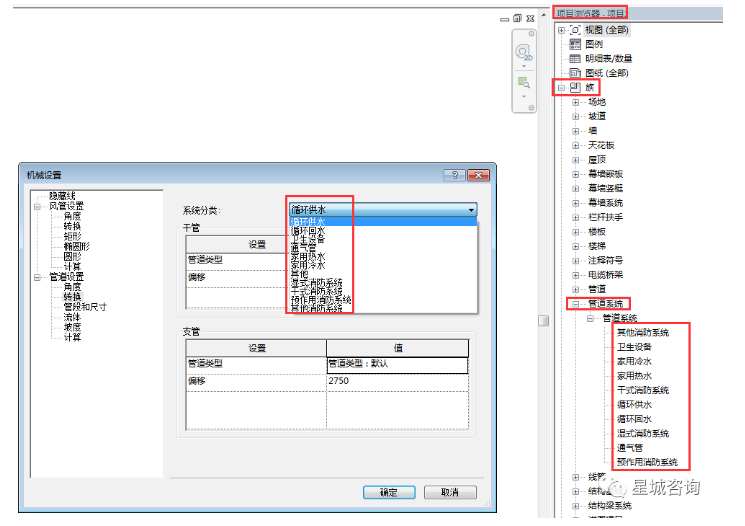

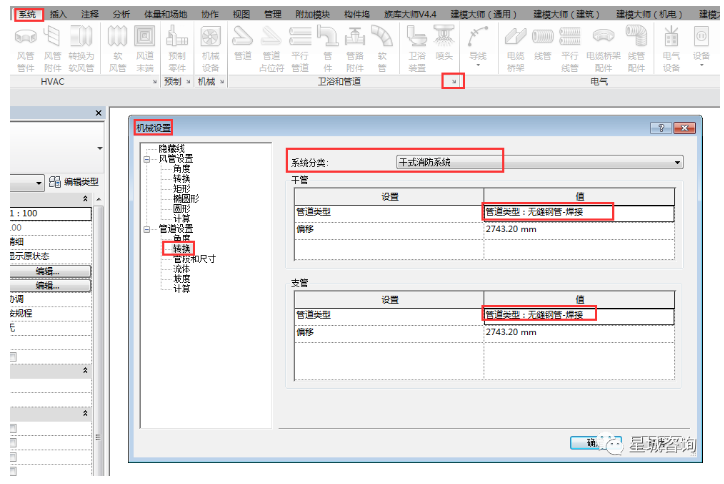

    图2机械设置

    二、系统类型

    1、项目浏览器下展开族选项找到管道系统，可以看见与机械设置里面的系统分类一致(如图3所示)。

    图3系统分类、管道系统

    2、以湿式消防系统为例，进行相应说明，选择湿式消防系统，右键删除，发现是不能删除的，可以进行右键重命名及复制（如图4~6所示）。

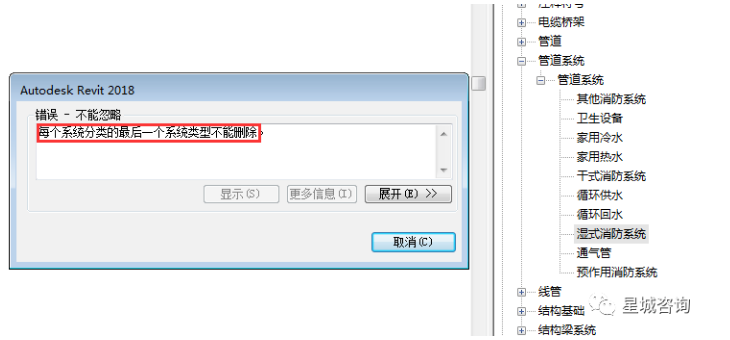

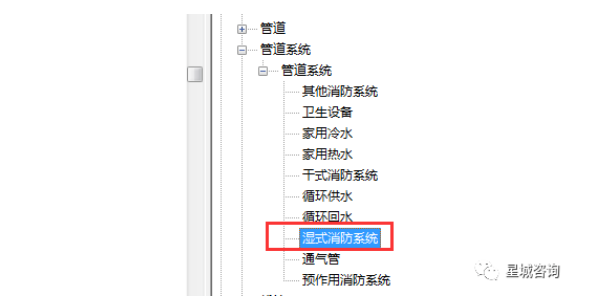

    图4删除

    图5重命名

    图6复制

    3、将“湿式消防系统”复制出来的管道系统重命名为新的管道系统“消火栓系统”，系统选项下选择管道，属性栏机械选项里面系统类型选择“消火栓系统”可以看见系统分类是“湿式消防系统”可以理解为系统类型在系统分类的基础上进行细化分类（如图7~8所示）。

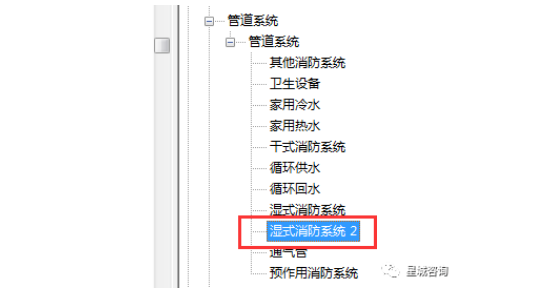

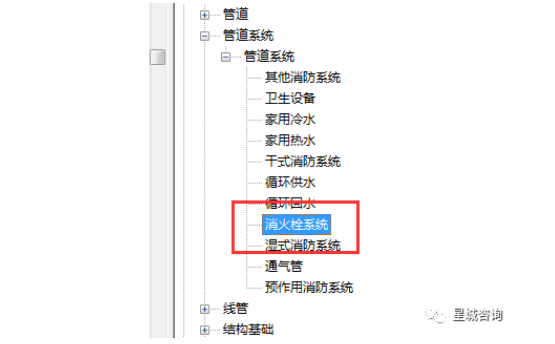

    图7复制、重命名

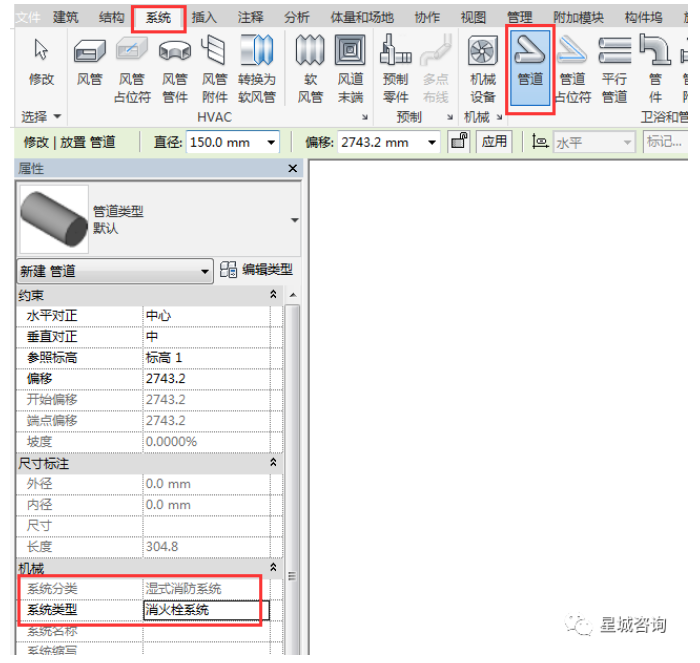

    图8系统分类、系统类型

    三、系统名称

    在属性栏机械里面系统名称的显示为灰色，不能进行修改，可以右键在系统浏览器中进行修改(如图9~10所示)。

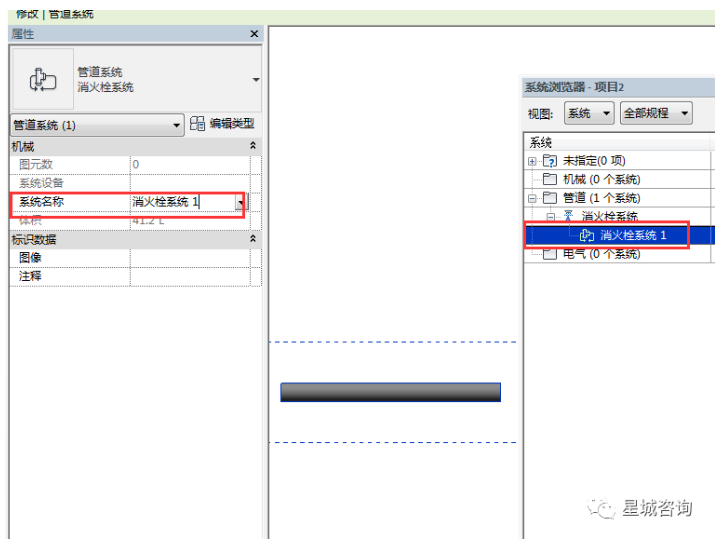

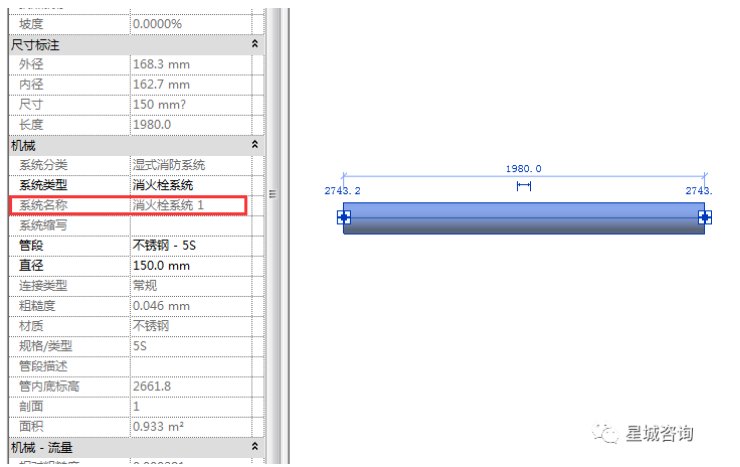

    图9系统名称

    图10项目浏览器

    四、系统缩写

    在属性栏机械里面系统名称的显示为灰色，不能进行修改,项目浏览器下展开族选项找到管道系统，选中管道系统，双击或者右键找到类型属性，标识数据选项下进行设置系统缩写（如图11~12所示）。

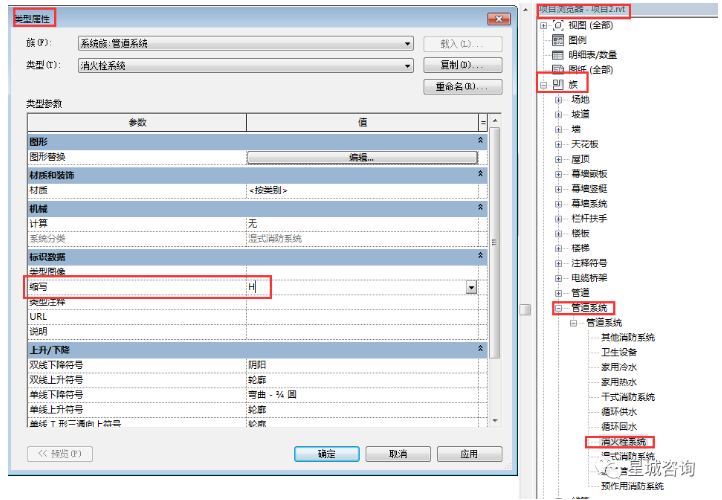

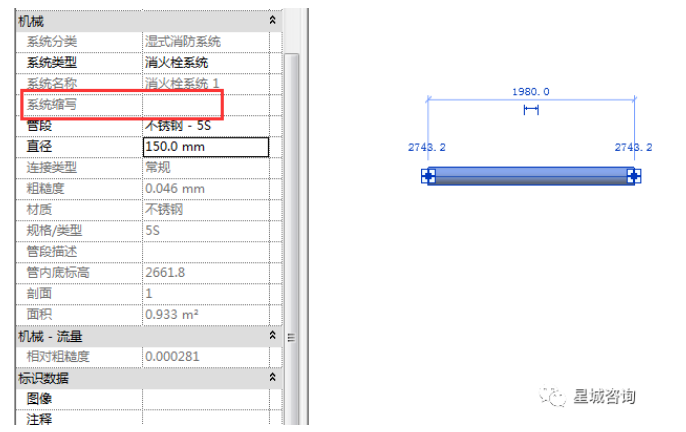

    图11系统缩写

    图12类型属性

    五、管道设置

    选中管道，属性栏机械里有相应的管道信息，系统选项下找到机械设置，选中管段和材质，点击右上角的按钮进行管道设置（如图13~15所示）。

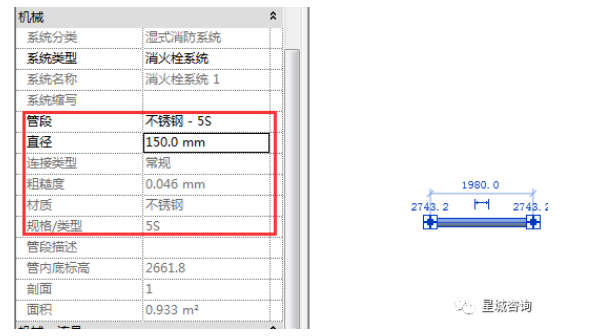

    图13管道信息

    图14机械设置

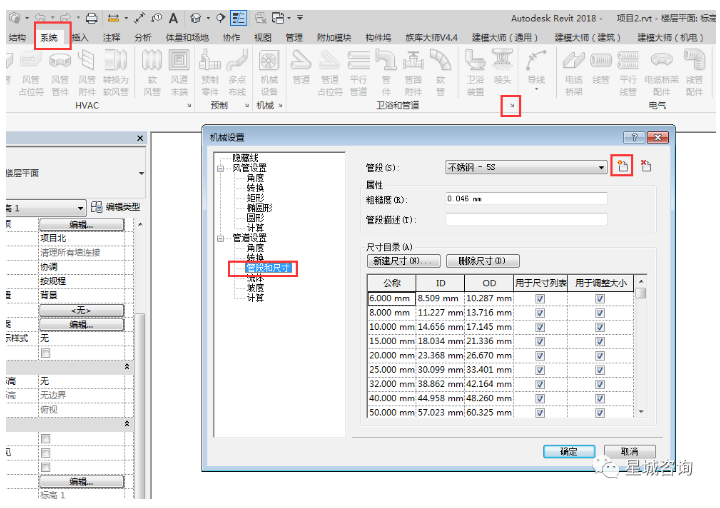

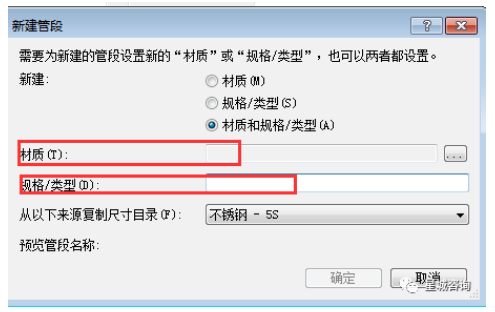

    图15管道设置
