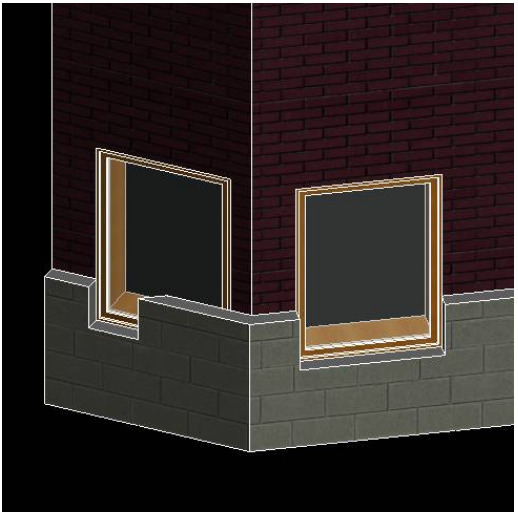

    因为项目需要，外墙体需要做勒脚，所以我们一般采用叠层墙来做地上一层墙体。而这时我们发现我们在放置窗户在叠层墙斜交处时发现出了问题，如图所示，我们可以发现在右边的下墙体被窗户正常剪切，而左边的墙体却没有。

    解决方法如下：

    1.鼠标点击墙体，再单击几何图形面板下墙连接命令。

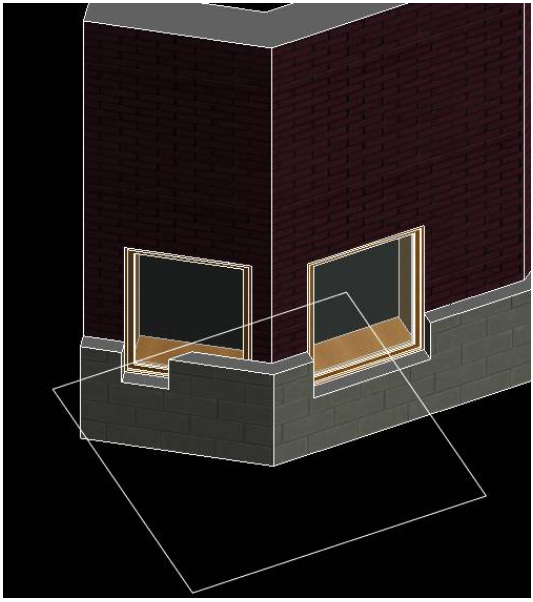

    2.鼠标点击两段墙体连接处。

    3.此时选项栏将从灰选变成可选状态，点击选项栏中斜接命令。

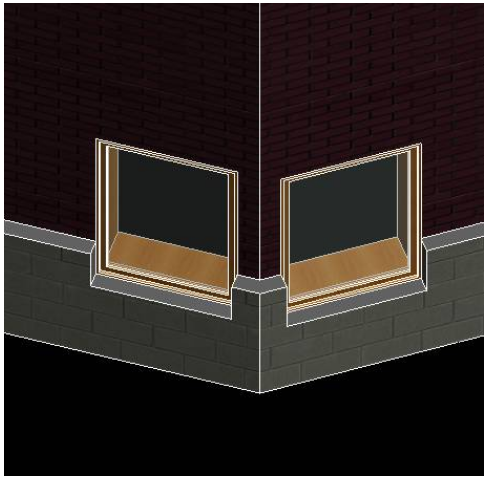

    4.鼠标点击背景空白处，此时墙体已被正常剪切。
