管道属于系统族，但是有时候没有我们想要的管道材质类型（如下图所示，预设选项中没有我想要的UPVC管），怎样创建呢？

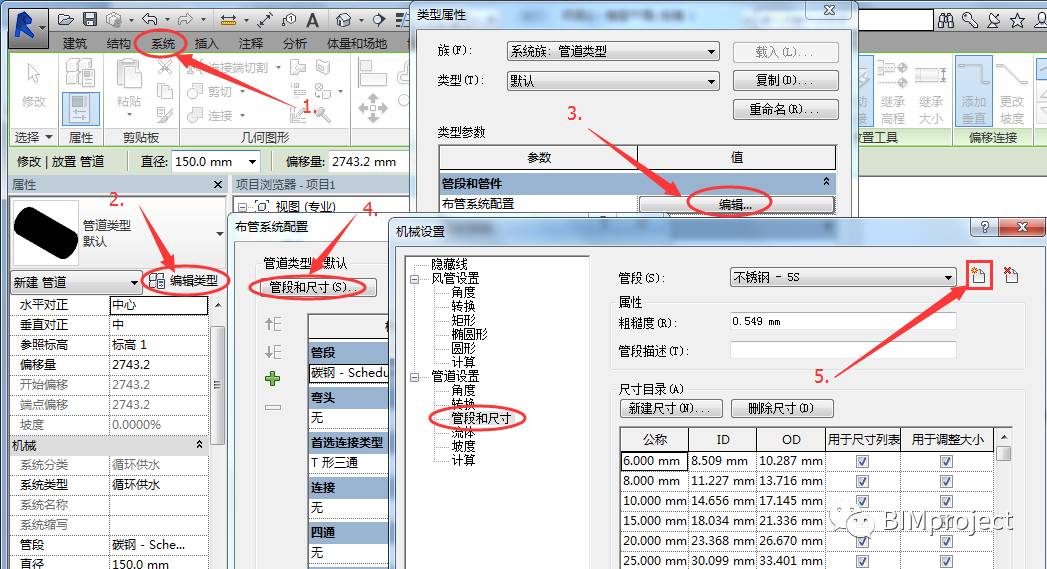

1.选择“系统”选项卡下“管道”命令，在管道的实例属性栏点击“编辑类型”，弹出类型属性对话框，编辑“布管系统配置”，在弹出的对话框点击“管段和尺寸”进入“机械设置”对话框来新建管段，如下图；（可以直接点击“系统”选项卡下的机械右下角箭头进入“机械设置”对话框）

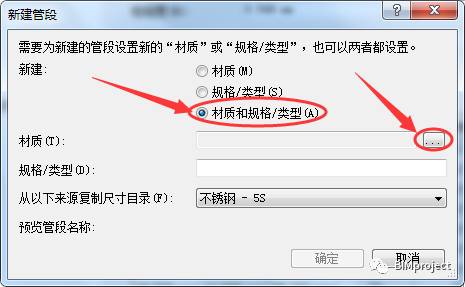

2.进入新建管段对话框，点选“材质和规格/类型”，在材质一栏末端点击“...”进入材质浏览器创建材质；

（注：如果软件中已经有自己想要的材质，可以只新建规格/类型，或者已经有规格类型，可以直接新建材质即可）

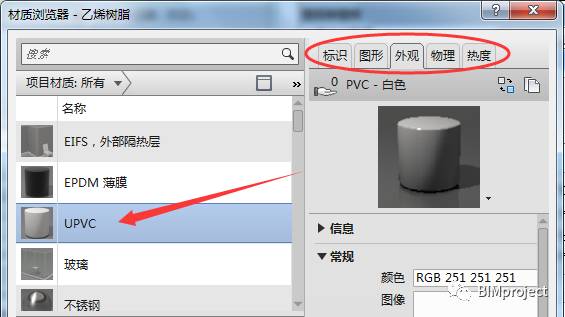

3.新建一个“UPVC塑料”的材质，为材质添加颜色并设置好其他材质参数信息；

4.添加管段规格类型，管段的尺寸可以直接从已有的管段尺寸中复制，点击“从以下来源复制尺寸目录”选择已有尺寸的管段进行复制；

（新建材质的名称和规格类型可以在“预览管段名称”中预先查看）

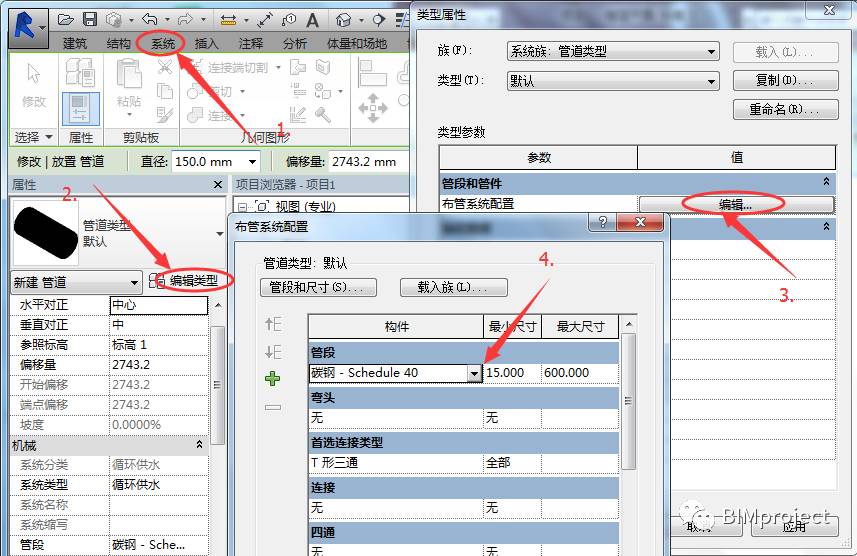

5.点击“确定”再次打开“布管系统配置”将管段选择刚刚新建的管段材质类型，这样我们就自己创建了一种软件中没有的UPVC塑料材质的管段。

（注：如果复制的尺寸没有想要的，可以在“机械设置”对话框中的“管段与尺寸”来新建想要的尺寸。）
