1、双击运行revit程序，打开revit后出现如图所示的界面，点击族下面的新建按钮，如图所示

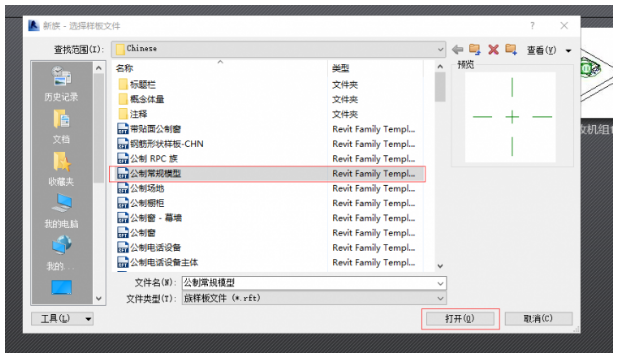

2、点击新建按钮弹出的对话框中选择创建族模板的公制常规模型，然后点击打开，如图所示：

3、点击创建按钮---参照平面---点击拾取线---在偏移量栏位里输入数量（如：500）然后鼠标移动到原有的参照线上，它会以原有的参照线为中心线，复制相同长短的参照线，鼠标指向那条参照线，它就以那条参照线为中心线来复制，如图所示：

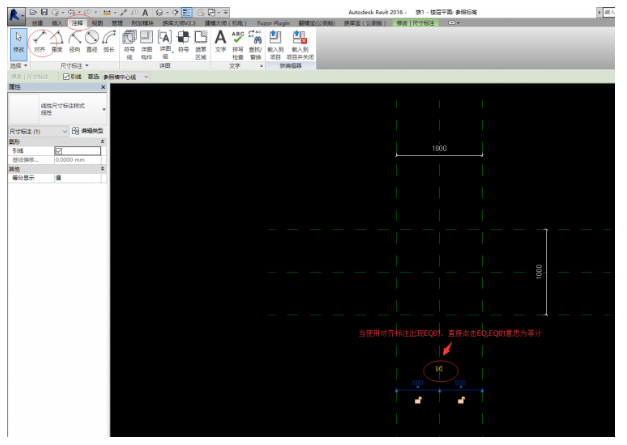

4、把所有的参照线画完，然后点击注释里的对齐命令，把参照线都标注上距离，如图所示：

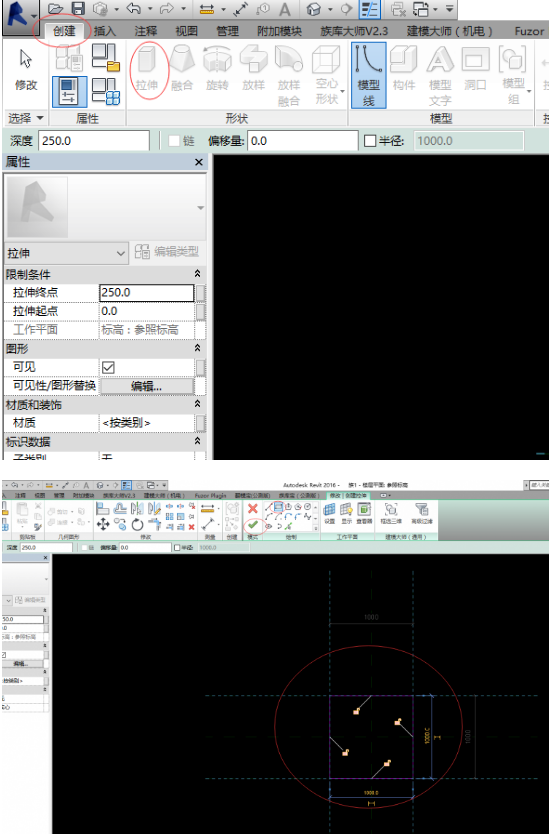

5、点击创建命令---拉伸命令---选择矩形，画一个正方形，然后点击对号完成，如图所示：

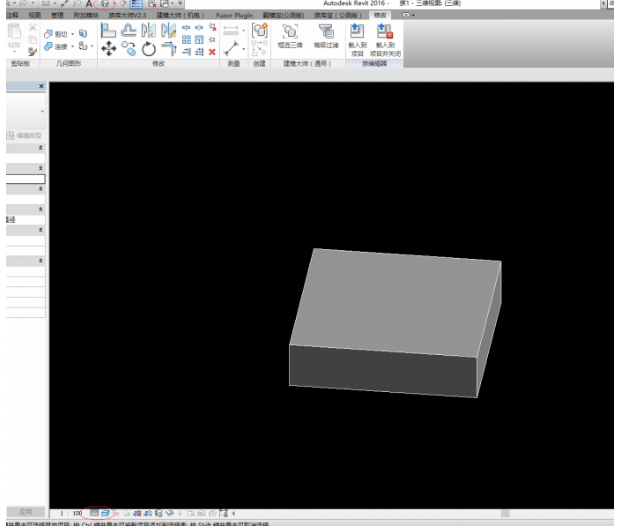

6、点击 三维视图按钮，调整为着色出现以下界面，如图所示：

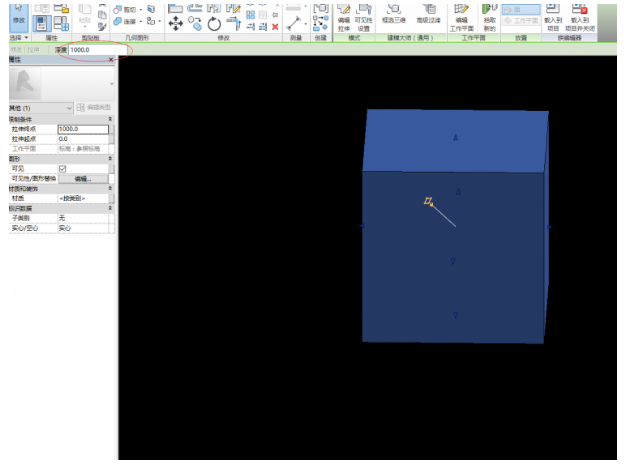

7、选中物体，在深度里改数值，能改变它的高度，如图所示：

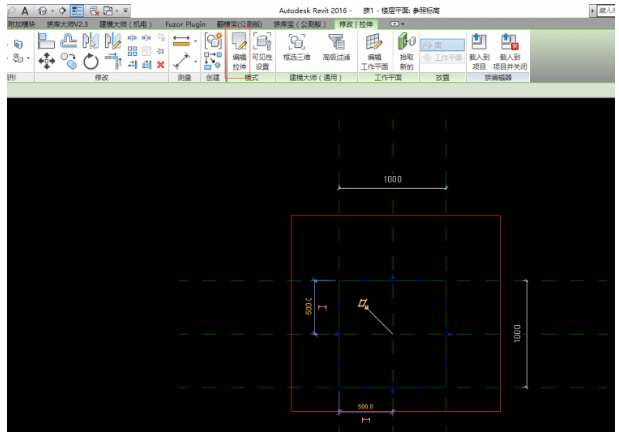

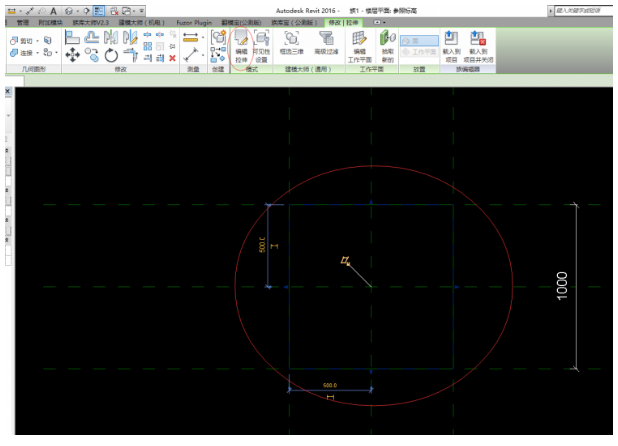

8、视图转到参照标高，选中物体，然后点击编辑拉伸按钮，如图所示：

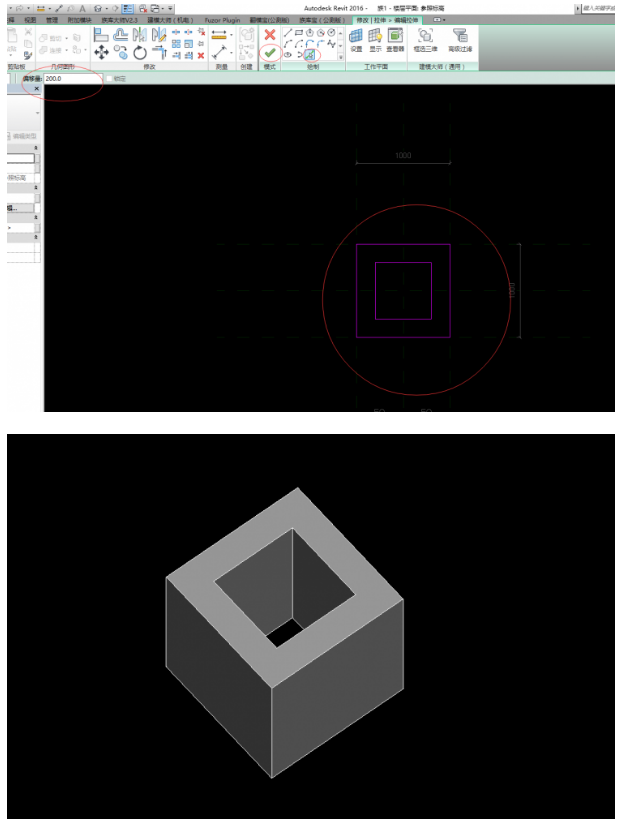

9、在偏移量栏位上填写数值（如：200），再点击拾取线命令?，然后鼠标点击空白处一下，然后鼠标箭头放到线上出现虚线后点击Tab键就会复制一个正方形，点击对号就完成了，点击三维视图出现以下界面，如图所示：

10、点击图中的物体，选择编辑拉伸，删除里面的图形线，然后点击三维视图按钮，如图所示

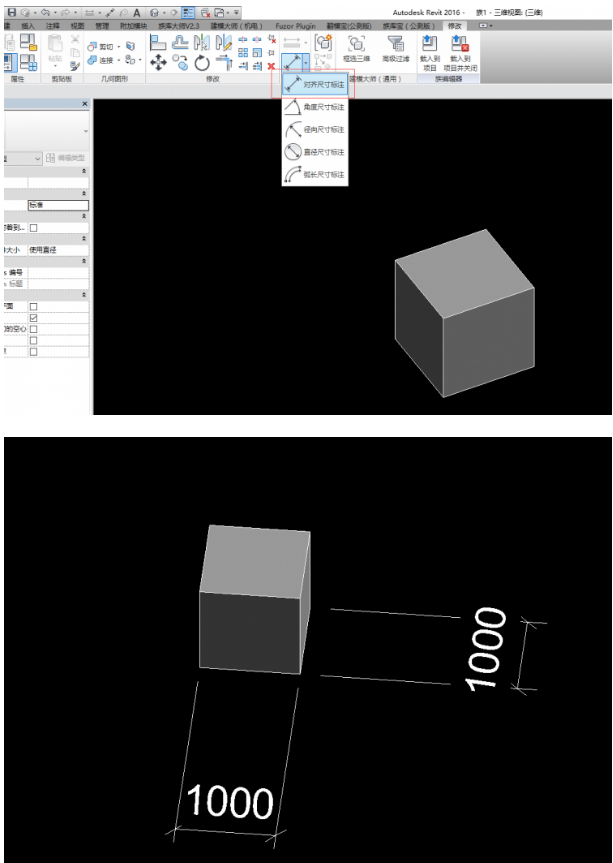

11、在三维图中标注，选择对齐尺寸标注，然后选择一个面，再选择另一个面，就完成了在三维视图中添加标注，在三维视图中添加标注的用途是通过标注控制参数，如图所示：

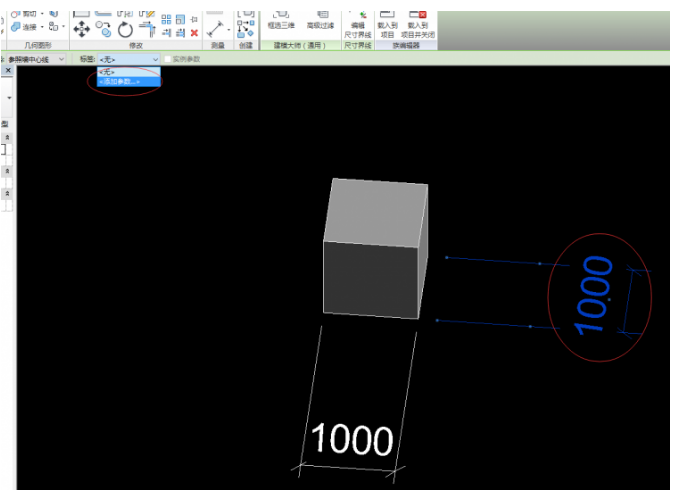

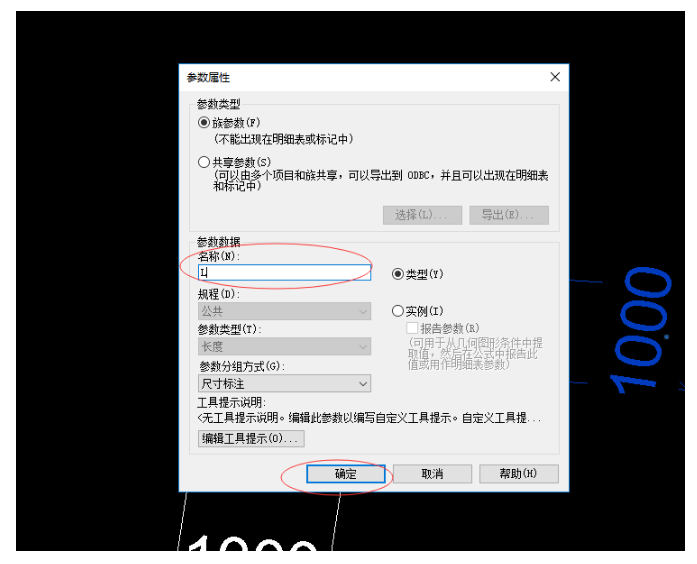

12、选中数字，然后点击标签栏位的添加参数，出现以下参数属性对话框，在名称栏位上填写参数的名称（长度：L）点击确定，第一个长度的参数就完成了，如图所示：

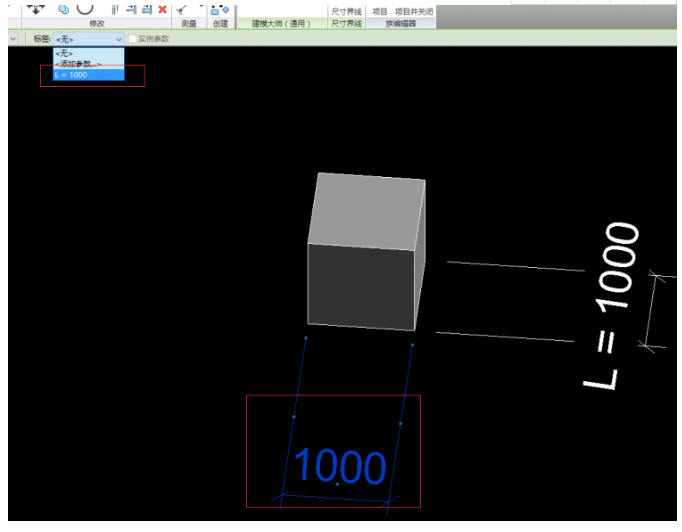

13、给第二个长度添加参数，可以选中数字，然后在标签栏位哪里选中刚刚编辑的参数，另一个长度参数就完成了，如图所示：

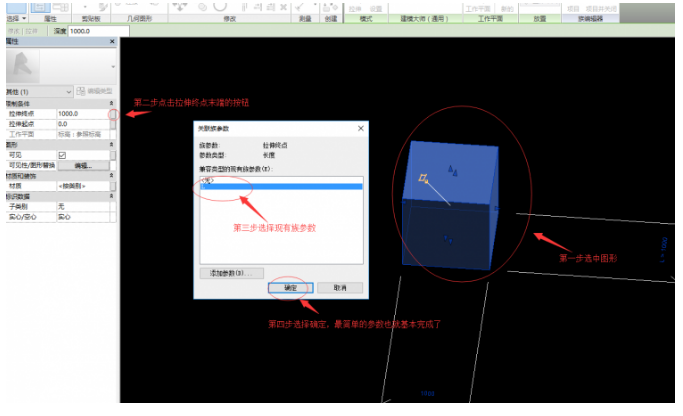

14、立体图形高度添加参数的方法：选中图形，点击拉伸终点后面的按钮 ，就会出现以下对话框，选择族现有参数(L)，这样的话，只要一方数字改动，全部都会跟着改动，如图所示：
