面积是对建筑模型中的空间进行再分割形成的，其范围通常比各个房间范围大。
面积不一定以模型图元为边界。我们可以绘制面积边界，也可以拾取模型图元作为边界。
添加模型图元时，面积边界不一定会自动改变。可以指定面积边界的行为：
某些面积边界是静态的。即，这种面积边界不会自动改变，必须手动修改。
某些面积边界是动态的。这种边界与基本模型图元保持相连。如果模型图元移动，面积边界将会随之移动。

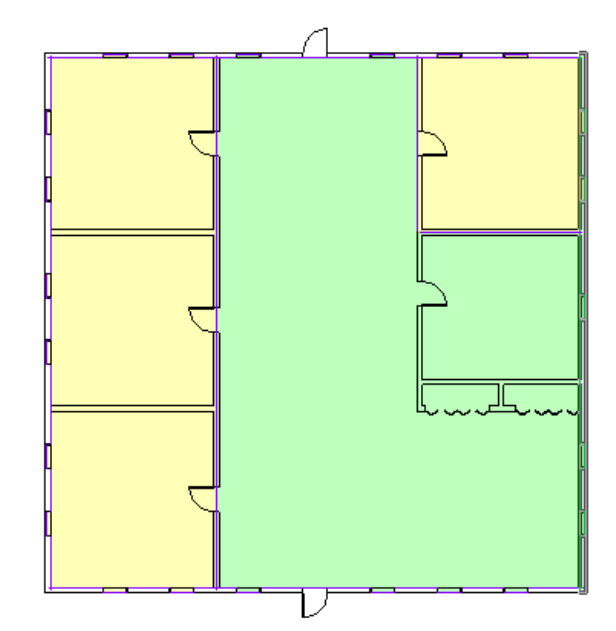

划分成私人面积（黄色）和公共面积（绿色）的楼层平面
面积方案
面积方案是可定义的空间关系。例如，可以用面积方案表示楼层平面中核心空间与周边空间之间的关系。
我们可以创建多个面积方案。默认情况下，Revit会创建两个面积方案：
总建筑面积：建筑的总建筑面积。
出租面积：基于办公楼楼层面积标准测量法的测量面积。
我们不能编辑或删除“总建筑面积”方案。但可以修改“出租面积”方案。可以根据需要创建附加的面积方案。

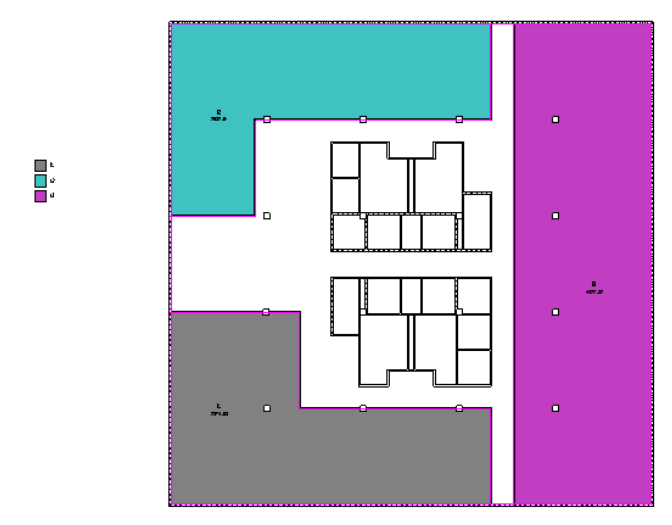

应用了面积方案的面积平面
创建自定义面积平面的面积方案：
1.单击“建筑”选项卡→“房间和面积”面板下拉列表→（面积和体积计算）。
2.在“面积和体积计算”对话框中，单击“面积方案”选项卡。
3.单击“新建”。
4.输入新面积方案的名称作为“名称”。
5.输入新面积方案的说明作为“说明”。
6.单击“OK”。
面积平面
面积平面是根据模型中面积方案和标高显示空间关系的视图。我们可以对每一个面积方案和楼层应用面积平面。应在创建面积平面之前创建面积方案。每个面积平面均具有各自的面积边界、标记和颜色方案。
面积平面在项目浏览器的“面积平面”节点中列出。每个面积方案将在“项目浏览器”中获得一个单独的节点。默认情况下，面积平面名称表示与平面相关的标高。可以对面积平面进行重命名。

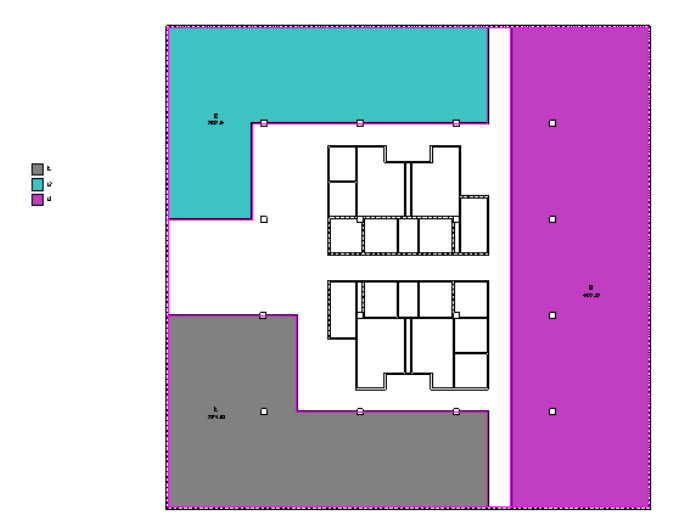

应用了面积方案颜色填充的面积平面
创建面积平面：
1.单击“建筑”选项卡→“房间和面积”面板→“面积”下拉列表→（面积平面）。
2.在“新建面积平面”对话框中，选择面积方案作为“类型”。
3.为面积平面视图选择楼层。如果选择了多个楼层，则Revit便会为每个层创建单独的面积平面，并按面积方案在项目浏览器中将其分组。
4.要创建唯一的面积平面视图，需要选择“不复制现有视图”。要创建现有面积平面视图的副本，可清除“不复制现有视图”复选框。
5.选择面积平面比例作为“比例”。
6.单击“OK”。Revit会提示您自动创建与所有外墙关联的面积边界线。
7.选择下列操作之一：
是：Revit会沿着闭合的环形外墙放置边界线。
否：由您自己绘制面积边界线。
Revit不能在未环形闭合的外墙上自动创建面积边界线。如果项目中包含位于环形外墙以内的规则幕墙系统，则必须绘制面积边界，因为规则幕墙系统不是墙。
8.根据需要添加更多面积边界。
面积边界
面积边界定义了建筑的可用空间。我们可以通过绘制面积边界，或拾取墙来定义这些面积。
如果选择“应用面积规则”选项，当改变面积类型时，Revit会自动改变墙边界的位置。例如，办公面积是根据墙中心线测量得到的，而外部面积则要测量到外墙面。通过应用面积规则，面积边界的位置会按面积类型的改变而更新。
创建面积边界
1.打开一个面积平面视图。面积平面视图在“项目浏览器”中的“面积平面”下列出。
2.单击“建筑”选项卡→“房间和面积”面板→“面积”下拉列表→（面积边界线）。
3.绘制或拾取面积边界。（使用“拾取线”来应用面积规则）。详细信息请参见下列步骤。
拾取面积边界
1)单击“修改|放置面积边界”选项卡→“绘制”面板→（拾取线）。
2)如果不希望Revit应用面积规则，需要在选项栏上清除“应用面积规则”，并指定偏移。
如果应用了面积规则，则面积标记的面积类型参数将会决定面积边界的位置。必须将面积标记放置在边界以内才能改变面积类型。
3)选择边界的定义墙。
绘制面积边界
1)单击“修改|放置面积边界”选项卡“绘制”面板，然后选择一个绘制工具。
2)使用绘制工具完成边界的绘制。
