本文将介绍如何在CAD（计算机辅助设计）软件中绘制倾斜直线。倾斜直线是指与水平或垂直线不平行的直线。在CAD中绘制倾斜直线可以通过几种方法实现，包括使用CAD工具栏中的工具、使用命令行输入特定的坐标值或角度值，以及使用CAD中的特殊功能。以下是一些在CAD中绘制倾斜直线的常用方法。

使用工具栏绘制倾斜直线

一种简单的方法是使用CAD工具栏中的直线工具来绘制倾斜直线。首先，打开CAD软件并创建一个新的绘图文件。然后，在CAD工具栏中选择直线工具。接下来，点击绘图区域中的起始点，并拖动鼠标到所需的倾斜方向。最后，点击绘图区域中的结束点以完成绘制倾斜直线。

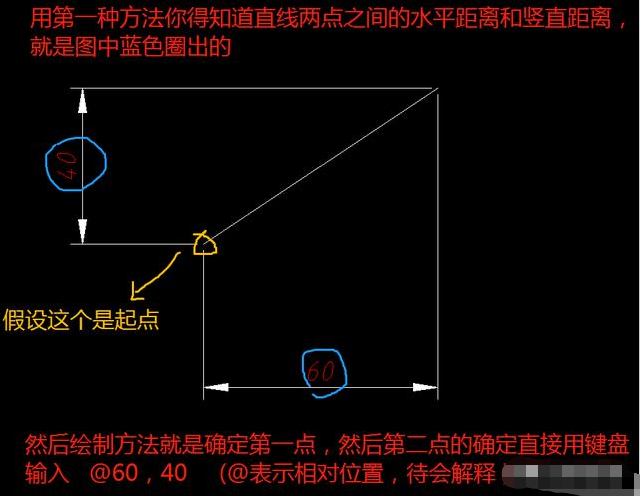

使用命令行输入坐标值

另一种方法是通过在命令行输入特定的坐标值来绘制倾斜直线。首先，在CAD绘图区域中点击起始点。然后，在命令行中输入“@”符号，然后输入倾斜方向的水平和垂直坐标值。例如，如果要在x轴方向倾斜30度，则可以在命令行中输入“@cos(30) sin(30)”或“@0.866 0.5”，其中“0.866”是cos(30)的值，“0.5”是sin(30)的值。最后，按下Enter键以绘制倾斜直线。

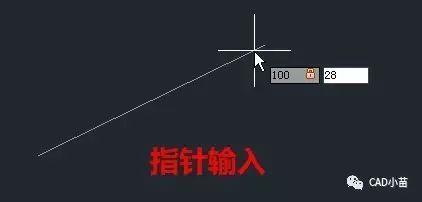

使用命令行输入角度值

除了输入坐标值，还可以通过在命令行输入角度值来绘制倾斜直线。首先，在CAD绘图区域中点击起始点。然后，在命令行中输入“@”符号，然后输入倾斜方向的角度值。例如，如果要在x轴方向倾斜30度，则可以在命令行中输入“@30”。最后，按下Enter键以绘制倾斜直线。

使用CAD中的特殊功能

CAD软件通常提供了一些特殊功能来绘制倾斜直线。其中一种常见的功能是通过指定两个点和一个倾斜角度来绘制倾斜直线。首先，在CAD绘图区域中点击起始点。然后，在CAD菜单或工具栏中选择相应的功能，如“倾斜直线”或“偏转直线”。接下来，按照软件提示，在绘图区域中选择第二个点和输入倾斜角度。最后，点击绘图区域中的结束点以完成绘制倾斜直线。

综上所述，通过使用CAD工具栏中的工具、在命令行输入坐标值或角度值，以及利用CAD软件中的特殊功能，可以轻松地绘制倾斜直线。根据实际需要，选择适合的方法来绘制倾斜直线，并利用CAD软件的功能和工具来实现精确和高效的绘图。
