    在学习和项目实践中我们有时会遇到一些椭圆形的楼板和墙体。

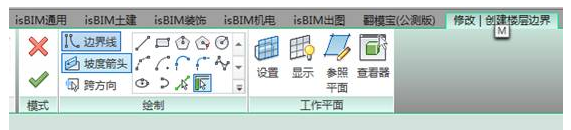

    在Revit的墙体绘制面板中没有椭圆,而楼板中有,因此我们无法通过直接的方法得到椭圆形墙体。

    我们尝试过拾取CAD底图的方式,拾取参照线的形式,遗憾的是经过实践我们发现,墙体中的拾取线无法拾取CAD跟参照线中的椭圆.

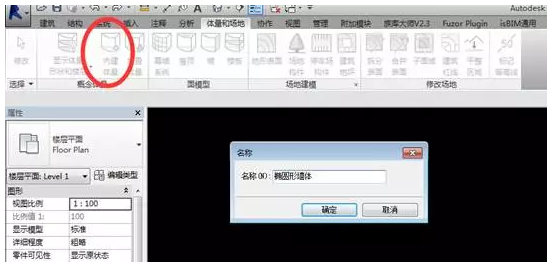

    1.新建内检体量并命名。

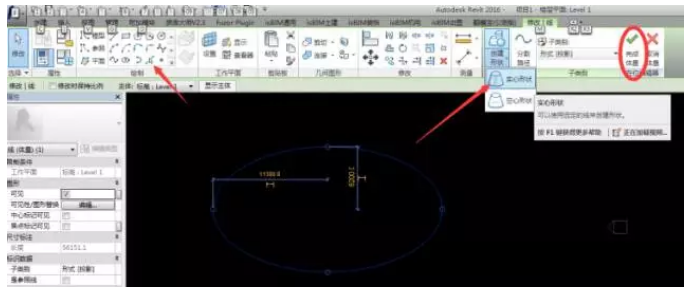

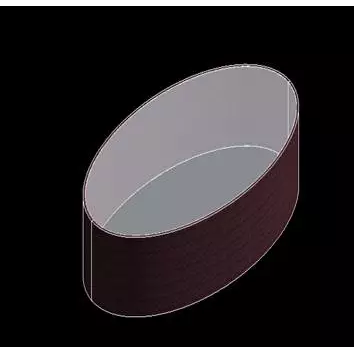

    2.利用拾取线拾取CAD底图中的椭圆，选中椭圆轮廓，创建实心形状，完成体量创建。如下图所示。

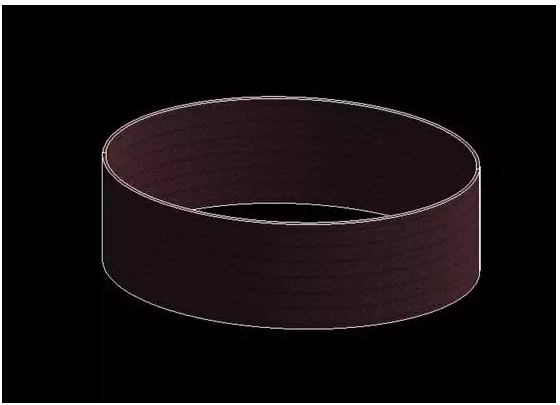

    3.此时利用拾取面墙工具下的面墙，拾取体量外侧面，创建出椭圆形墙体。如下图所示。

    4.删除体量，完成椭圆墙体绘制。
