CAD教程 | 如何在CAD中插入指北针

发布于:2024-10-14 03:00:03
1276人 分享

本文将介绍如何在CAD(计算机辅助设计)软件中插入指北针。指北针是CAD绘图中常用的标识工具,它用于表示绘图中的方向和朝向,帮助用户更好地理解和使用绘图。下面将详细介绍在CAD中插入指北针的步骤。

如何在CAD中插入指北针 - BIM,Reivt中文网

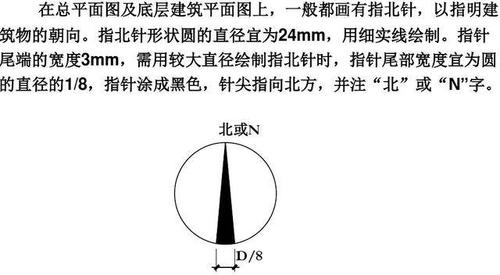

步骤一:选择合适的指北针图案

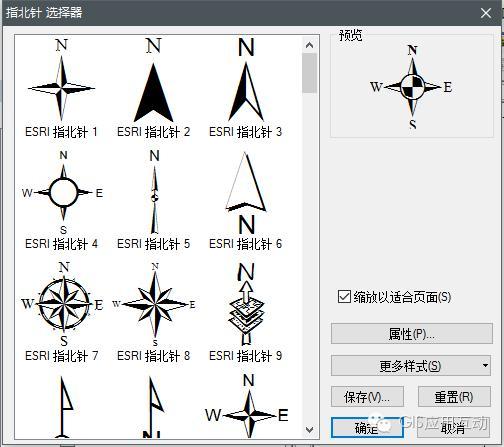

在CAD中插入指北针之前,首先需要选择合适的指北针图案。通常,CAD软件提供了多种不同风格和大小的指北针图案,可以根据实际需要选择。可以在CAD软件的图元库或扩展库中查找指北针图案,也可以从互联网上下载合适的指北针图案。

如何在CAD中插入指北针 - BIM,Reivt中文网

步骤二:打开CAD绘图工具

在选择好合适的指北针图案之后,打开CAD软件,并进入绘图界面。根据CAD软件的不同,可能需要选择新建绘图或打开已有的绘图文件。

步骤三:插入指北针图案

在CAD绘图界面中,找到插入图形的工具或命令。在一般情况下,可以通过在CAD软件的菜单栏或工具栏中查找相应的插入图形选项来完成。如果找不到对应的选项,可以通过输入命令进行插入。

步骤四:调整指北针图案的大小和位置

插入指北针图案后,可以通过CAD软件的编辑工具或命令来调整指北针图案的大小和位置。可以使用缩放工具调整指北针图案的大小,使其适应当前绘图的比例。可以使用平移工具移动指北针图案,使其在绘图中的位置符合要求。

步骤五:设置指北针的属性

在插入指北针图案后,可以设置指北针的属性,如颜色、线型等。可以使用CAD软件的属性编辑工具或命令来设置指北针的属性。根据实际需要,可以选择适合的属性设置。

步骤六:保存并应用指北针设置

在完成指北针的插入、调整和属性设置后,需要保存并应用指北针的设置。可以使用CAD软件的保存功能将绘图保存为CAD文件格式,以便后续的编辑和使用。同时,可以使用CAD软件的打印或导出功能将绘图输出为其他格式,如图片或PDF文件。

总结

通过以上的步骤,我们可以在CAD软件中成功插入指北针,并根据需要进行调整和设置。插入指北针可以使绘图更加清晰和易于理解,帮助用户更好地使用CAD软件进行设计和绘图工作。
