这一篇我们将利用Revit自带的“幕墙”功能来绘制面砖！
前提：小编采用的面砖规格为800mm×300mm×25mm

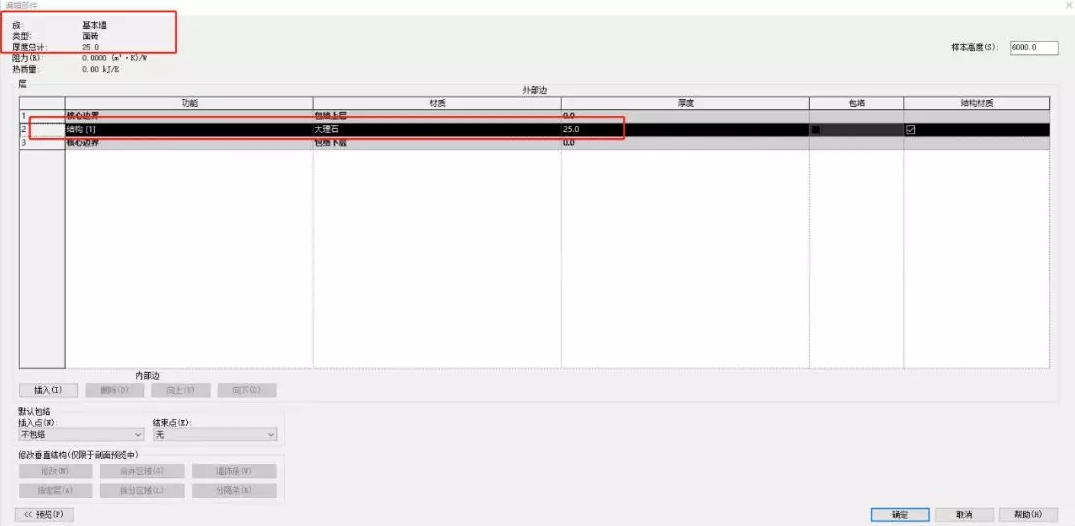

步骤一：首先,新建一道墙，把墙的材质设定为面砖的材质，注意修改厚度噢（详见图1）！
（图1）

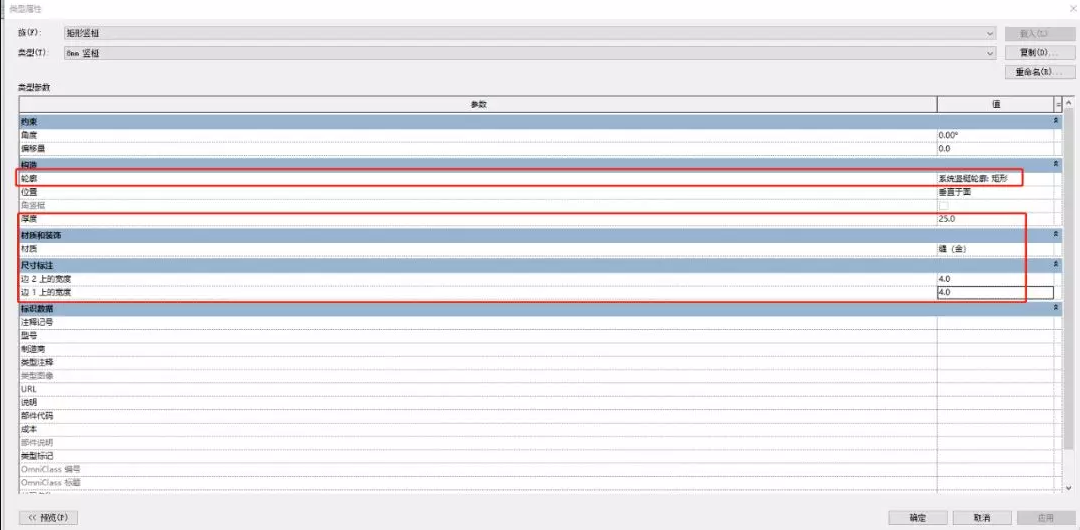

步骤二：按以下步骤操作：“项目游览器窗口——族——幕墙竖梃——右键——新建类型——重命名”（详见图2），打开竖梃窗口修改属性，将材质、厚度修改成“实际灰缝材质、厚度”，尺寸标注按实际情况进行修改，小编选择的砖缝为8mm，所以边2和边1上的宽度都为4mm（详见图3）。
（图2）
（图3）

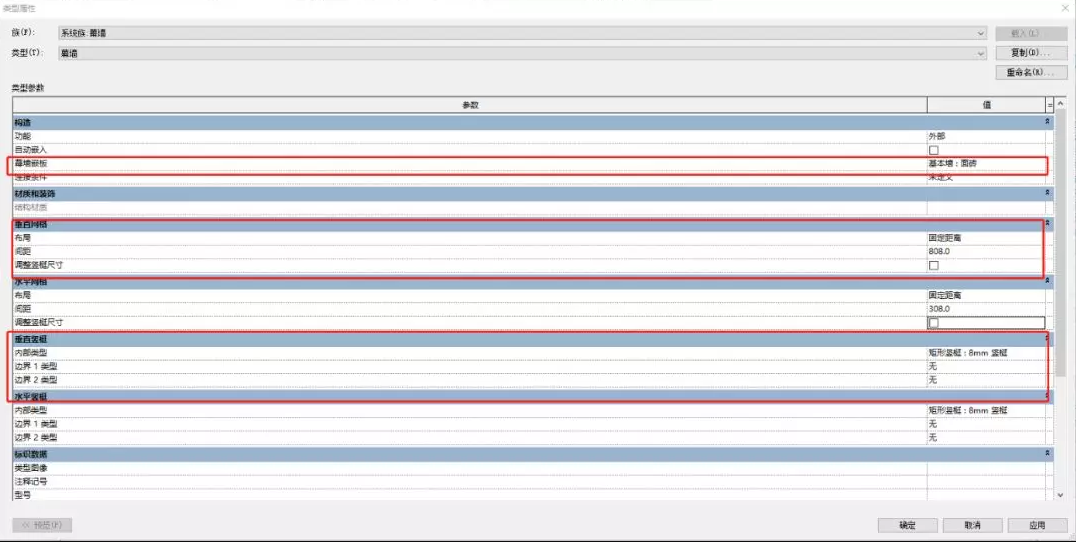

步骤三：新建“幕墙”（建筑——墙——属性列表往下拉，即可找到），修改属性：①幕墙嵌板——替换成第一步新建的装饰墙②垂直网格——“布局”修改成固定距离，间距=瓷砖长度+砖缝宽度（小编选用的是800mm宽的大理石瓷砖+8mm的砖缝）③水平网格（同垂直网格步骤噢）④垂直竖梃——“内部类型”修改成第二步的制定材质⑤水平竖梃（同垂直竖梃步骤噢），详见图4。
（图4）
步骤四：开始绘制啦！因为我们的幕墙绘制的时候，定位线只能是“墙中心线”，在绘制幕墙的时候有两种方法。

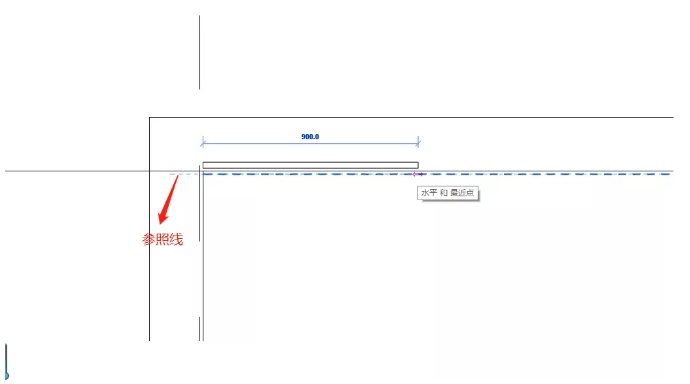

第一种方法：我们要先绘制一条参照线噢，然后根据参照线来绘制我们的幕墙，参照线距离墙内边线的距离为12.5mm(面砖厚度/2)，绘制的时候会发现幕墙会偏离我们之前选定的参照线，没有关系我们只需正常绘制即可(详见图5)。
（图5）

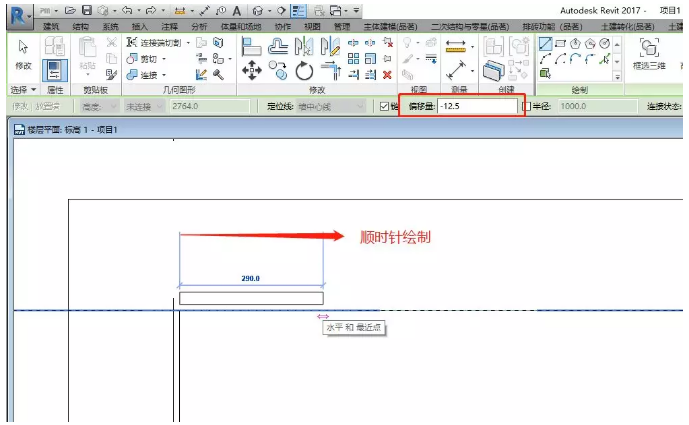

第二种方法：绘制幕墙的时候，如果顺时针绘制，偏移量为-12.5mm（面砖厚度/2）；如果是逆时针绘制，偏移量为12.5mm（详见图6）。
（图6）

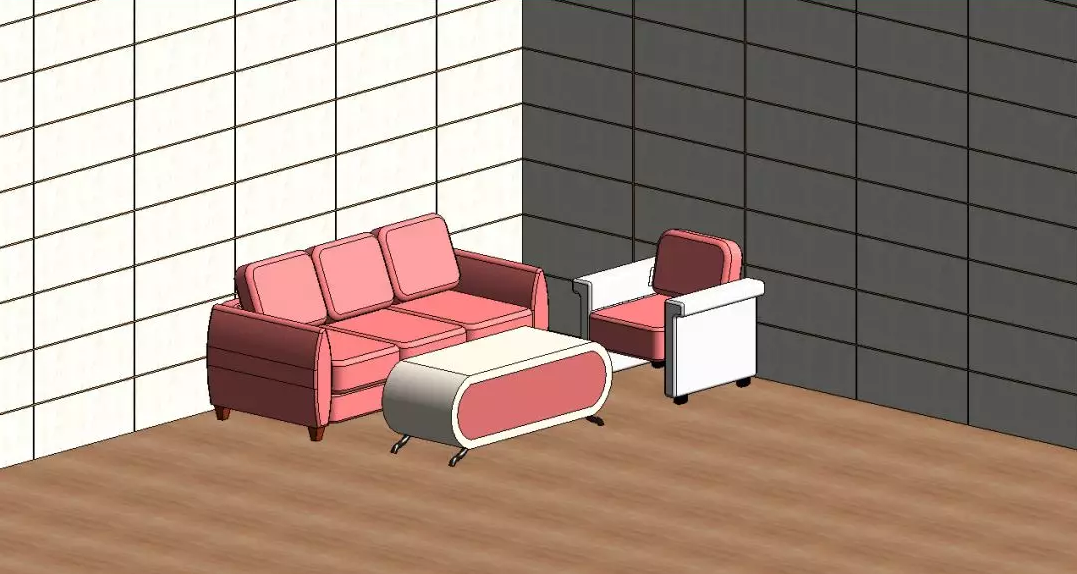

步骤五：三维状态下就能看到我们绘制好的墙砖啦，如果对间距不满意的话，可以进行调整修改，步骤如下：①将鼠标移至需要修改的缝处——②按TAB键直到出现蓝色虚线——③按鼠标左键——④解锁（左键点击小图钉）——⑤解锁成功，修改尺寸。详见下图：

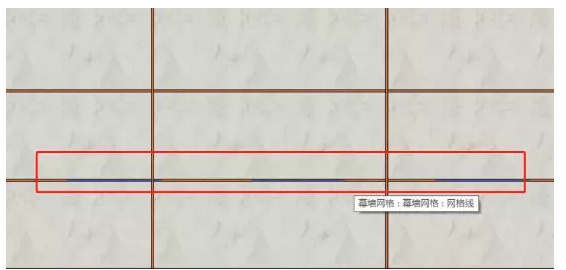

步骤②：出现蓝色虚线

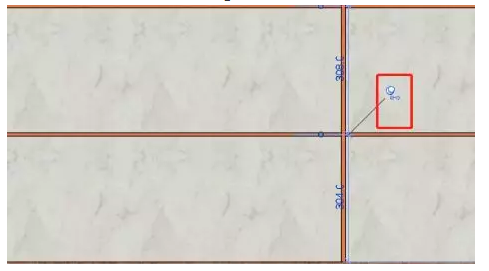

步骤④：点击小图钉解锁

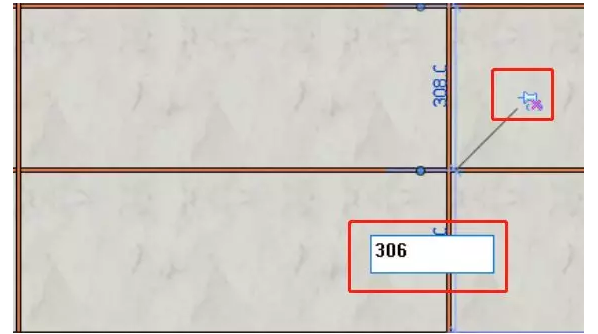

步骤⑤：解锁成功，修改尺寸
利用这个方法，我们同样可以在Revit中建立构件明细表！大家试试吧。
（技术中心陈琳）
