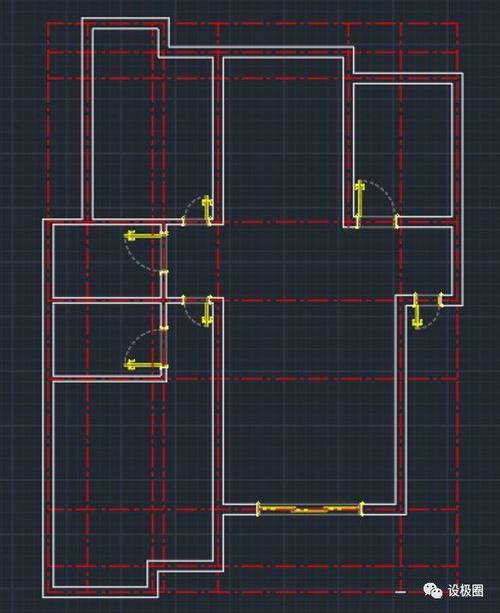

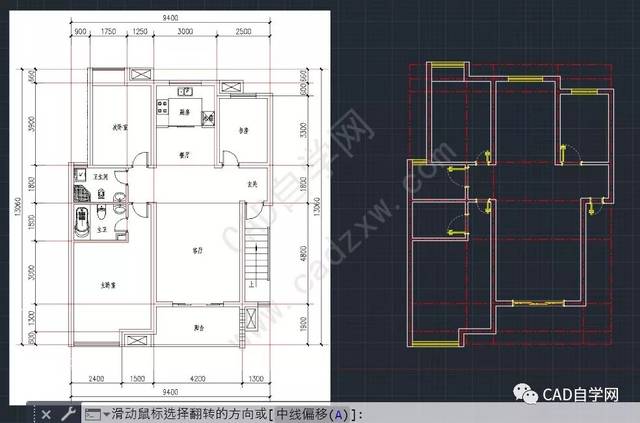

绘制CAD门窗设计是建筑设计过程中非常重要的一步。CAD（计算机辅助设计）软件为我们提供了强大的工具，可以帮助我们创建准确、高效的门窗设计。下面将介绍一些关键步骤和技巧，以帮助您绘制CAD门窗设计。第一步是创建一个新的CAD图纸。在CAD软件中，选择“新建”或“创建新文件”来开始一个新的绘图。设置好所需要的图纸尺寸，通常可以根据实际需求进行设置。接下来，选择合适的图层。在CAD软件中，不同的图层可以分别表示不同的对象或元素。例如，您可以创建一个“门”图层和一个“窗”图层，以便更好地组织和管理绘图中的不同元素。然后，使用CAD软件提供的绘图工具创建门和窗的几何形状。这些工具通常包括直线工具、圆弧工具和矩形工具等。根据实际需求，使用这些工具绘制门和窗的轮廓和尺寸。在绘制门和窗的轮廓之后，可以添加更多的细节和特征，如玻璃窗格、门把手等。使用CAD软件提供的编辑工具可以轻松地添加、修改和删除这些细节。此外，还可以添加一些注释和标记，以便其他人理解和使用您的门窗设计。在CAD软件中，可以使用文本工具添加文字注释，如尺寸标记和材料说明。完成门窗设计后，记得保存您的CAD图纸。选择“保存”或“另存为”选项，将设计保存为一个文件。最好使用常见的CAD文件格式，如DWG或DXF，以便与其他CAD软件兼容。绘制CAD门窗设计需要一定的技巧和经验。以下是一些建议和技巧，以帮助您更好地进行门窗设计：1. 熟悉CAD软件的操作界面和工具栏。掌握基本的绘图和编辑工具，可以更高效地完成设计任务。2. 使用图层来组织和管理绘图中的不同对象。这样可以更好地控制绘图的可见性和修改。3. 关注细节和比例。绘制门窗轮廓时，要保持准确的尺寸和比例，以确保设计符合实际需求。4. 考虑功能和实用性。在设计门窗时，要考虑到使用者的需求和实际使用场景，以确保设计的功能和实用性。总而言之，绘制CAD门窗设计需要一定的技巧和经验，但是掌握了基本的操作和工具，加上足够的耐心和细心，您将能够创造出准确、高效的门窗设计。希望以上的步骤和技巧能够帮助到您！
