CAD教程 | 详细介绍如何在CAD中绘制椭圆球体

发布于:2024-10-30 22:30:02
58人 分享

本文将详细介绍如何在CAD中绘制椭圆球体。

详细介绍如何在CAD中绘制椭圆球体 - BIM,Reivt中文网

步骤一:绘制椭圆

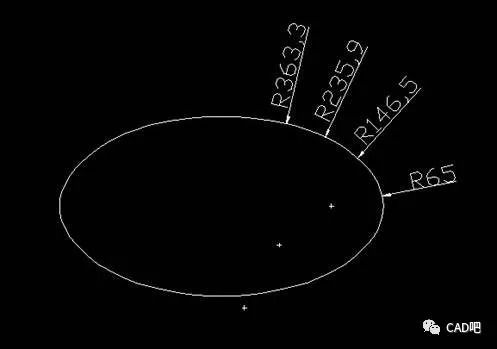

第一步是绘制椭圆的轮廓。在CAD软件中,打开一个新的绘图文件,并选择椭圆工具。通过指定椭圆的两个端点或中心点和两个半轴长度来绘制椭圆。如果需要绘制一个完美的圆形,可以指定两个相等的半轴长度。否则,根据所需的椭圆形状指定不同的半轴长度。

详细介绍如何在CAD中绘制椭圆球体 - BIM,Reivt中文网

步骤二:创建椭圆球体

在步骤一中绘制的椭圆上创建椭圆球体。选择椭圆工具,并在绘图文件中创建一个新的椭圆。然后,选择复制工具,将该椭圆复制并粘贴到与原始椭圆相同的位置。

步骤三:创建旋转轴

在CAD软件中创建一个旋转轴,以便将椭圆球体旋转成球体形状。选择直线工具,并在椭圆球体的中心点上创建一个垂直于椭圆平面的直线。确保该直线足够长,以便旋转椭圆球体。

步骤四:旋转椭圆球体

选择旋转工具,并选择要旋转的椭圆球体和旋转轴。然后,通过指定旋转角度或两个点来旋转椭圆球体。旋转角度应为360度,以将椭圆球体旋转成球体形状。完成旋转后,删除旋转轴。

步骤五:修饰球体

根据需要,可以对球体进行进一步的修饰。例如,可以为球体应用纹理、颜色或光照效果,以使其更加逼真。

步骤六:保存和导出

完成球体的绘制后,保存CAD文件。根据需要,可以将球体导出为其他常见文件格式,例如JPEG或PNG,以便在其他软件中使用。

以上是在CAD中绘制椭圆球体的详细步骤。通过遵循这些步骤,您可以轻松地在CAD软件中创建出漂亮的椭圆球体。
