门窗是建筑设计中非常重要的元素之一，因此在CAD中绘制门窗是建筑师必备的技能。下面将介绍一些简单而有效的步骤，以帮助您在CAD中绘制门窗。

首先，在CAD软件中选择适合绘制门窗的图层或图层组。这可以帮助您更好地组织绘图，并使门窗的图层与其他元素分开。

接下来，使用直线工具绘制门窗的外轮廓。根据实际尺寸和形状，使用几何工具在CAD软件中绘制一个矩形或任何其他需要的形状。确保外轮廓符合建筑设计的比例和要求。

然后，使用矩形工具在门窗的外轮廓内部绘制窗框或门框的轮廓。您可以根据实际尺寸和形状，绘制框架的边框。确保框架与外轮廓对齐并符合设计要求。

接下来，使用直线工具在门窗的外轮廓上绘制门或窗的分割线。根据需要，可以绘制任意数量的分割线，并确保它们与门窗的轮廓对齐。

然后，在门窗的轮廓内部使用圆角工具添加圆角。这可以使门窗看起来更加真实和舒适。您可以通过指定半径来调整圆角的大小。

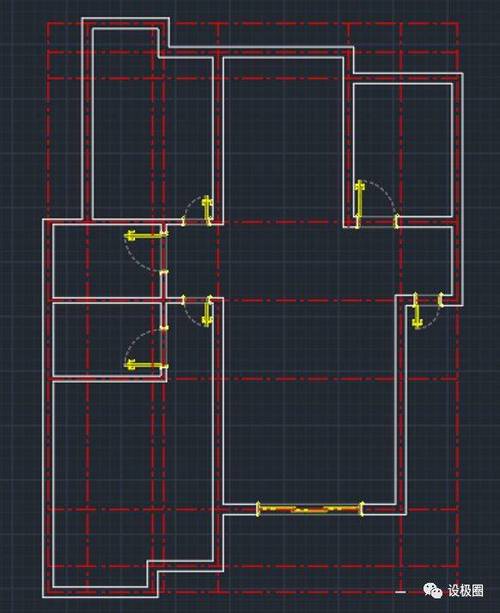

接下来，使用绘制线工具绘制门窗的开启方向。这可以帮助人们更好地理解门窗的功能，以及它们在建筑设计中的位置和用途。

最后，在CAD软件中选择合适的填充工具，为门窗添加颜色和纹理。您可以根据实际需要，选择适合的颜色和纹理，并将其应用于门窗的不同部分。

总之，在CAD软件中绘制门窗需要一些基本的技巧和步骤。通过选择适当的图层、绘制外轮廓、绘制窗框或门框、添加分割线和圆角、绘制开启方向以及添加颜色和纹理，您可以绘制出具有真实感和功能性的门窗图纸。
