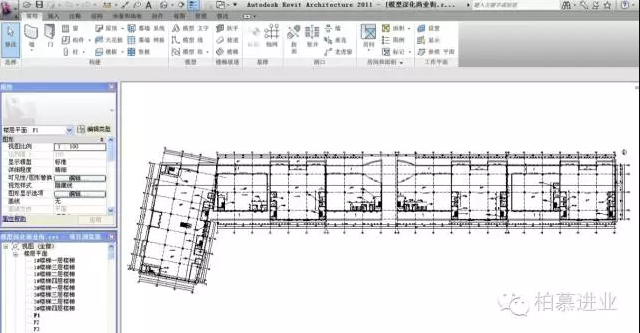

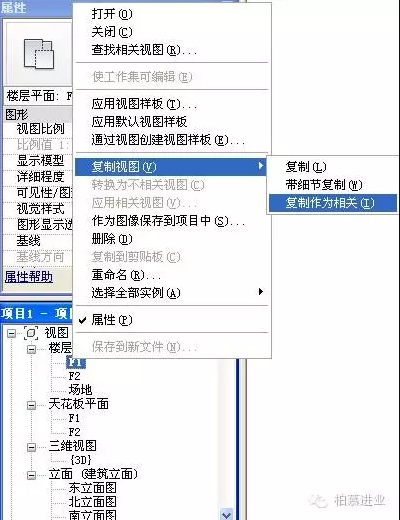

1）在遇到特别大的项目可能会在图纸中放不下如图1，在这种情况下我们要用拼接线来处理。在项目浏览器中点击F1右键>复制视图如图2；

    图1

    图2

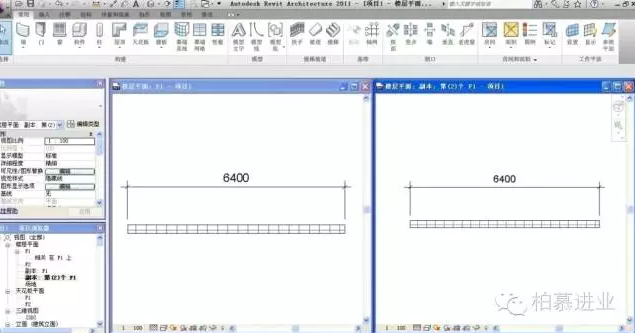

    【注意】在复制视图菜单栏中有三种复制方法。第一种复制方法只能复制三维模型文件。第二种“带细节复制”可以将对项目的标注等同时复制到“子”视图当中如图3；

    图3

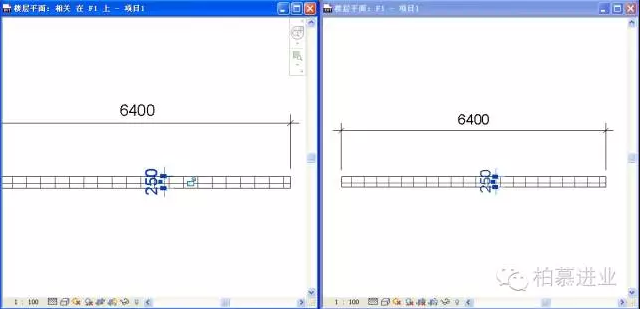

    2）第三种“复制作为相关”可以将模型文件和二维标注复制到“子”视图当中，在视图中随意添加修改模型添加二维标注，“父”视图将跟随改变，如图4三种复制中修改实体模型时，视图都会同步变化，但是只有“复制作为相关”这种复制方式能够在在“子”视图中添加二维注释后，在原视图中同步添加。

    图4

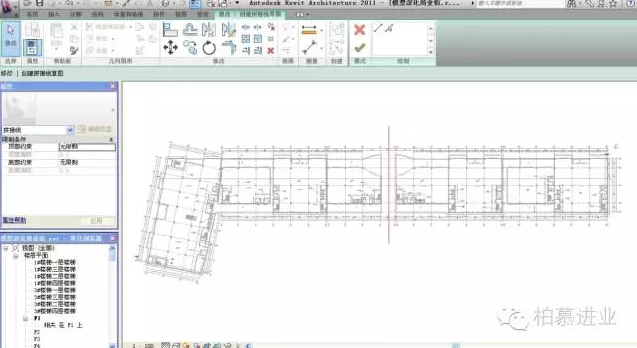

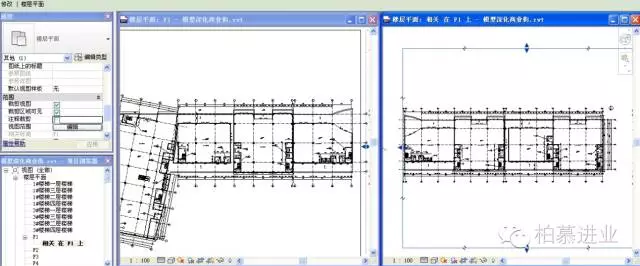

    3）我们所运用的是“复制作为相关”在项目中运用“拼接线”命令对其绘制拼接线，如图5完成绘制。在视图属性中勾选“裁剪区域可见”沿所绘制的拼接线进行裁剪框的调节，“子”视图同上，生成两个视图如图6把两个视图放入图纸中即可。

    图5

    图6
