在视图当中，我们可以使用“视图截断”和“移动视图区域”工具，将一个视图拆分成若干个视图，并缩短几个视图之间的距离。比如，当视图中有很多重复的构件导致视图长度过长的时候，如果我们不希望显示这些重复的构件，我们可以使用这种方式将一个很长的视图缩短到一个很短的范围里，并放置到图纸当中。我们以剖面图为例进行一下讲解：

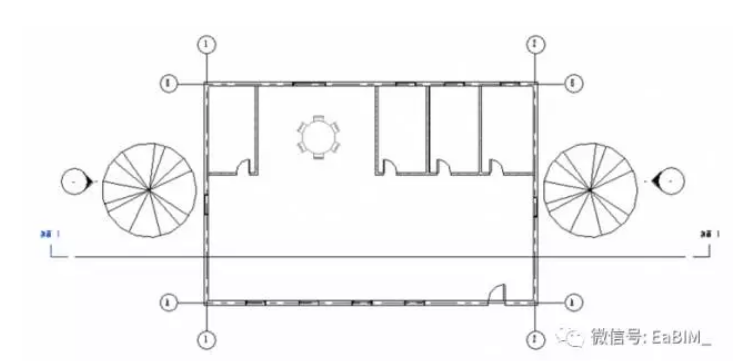

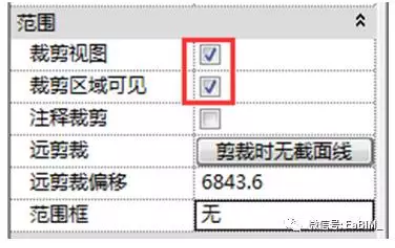

1.首先要将属性栏里的“裁剪视图”和“裁剪区域可见”确认勾选。

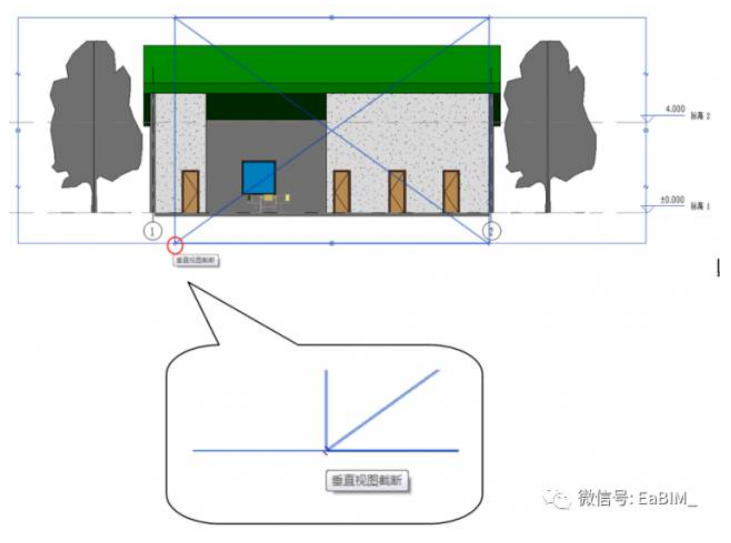

2.进入剖面视图当中，单击剖面框下方的破折号“垂直视图截断”。

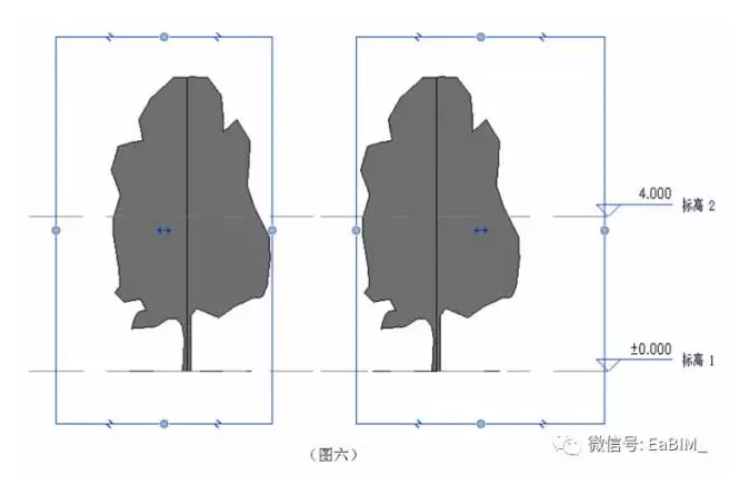

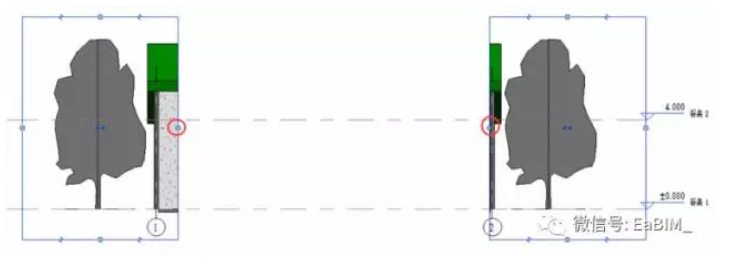

3.视图被一分为二，中间的部分不显示。
4.拖动剖面框中间圆点形状的拖动柄，改变单个剖面框的大小。

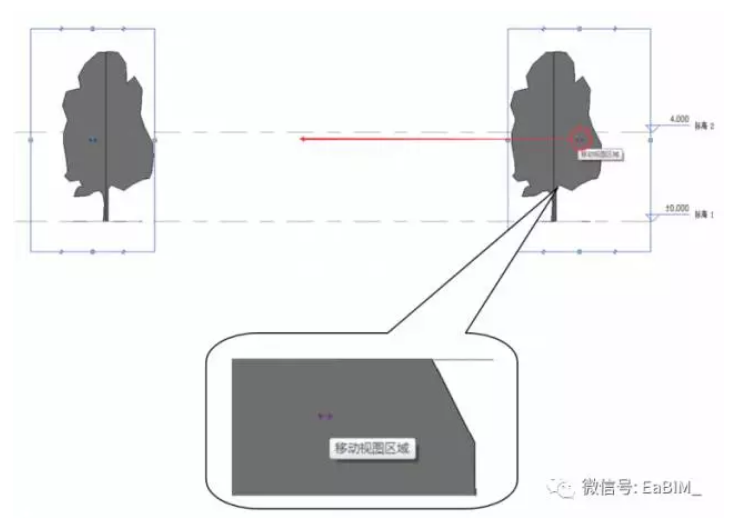

5.拖动剖面框中间双箭头形状的拖动柄，将单个剖面框进行拖动。

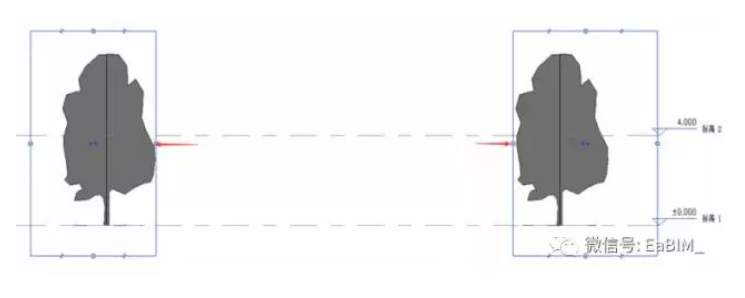

6.两个剖面视图之间的距离被缩短。

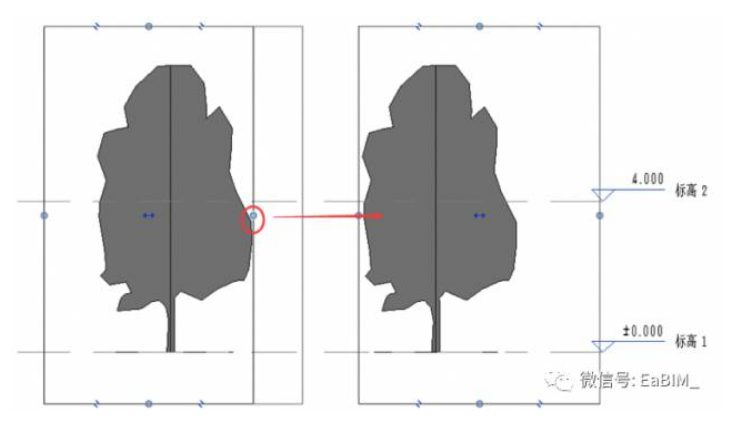

7.将其中一个圆点形状的拖动柄拖到另一个区域内。

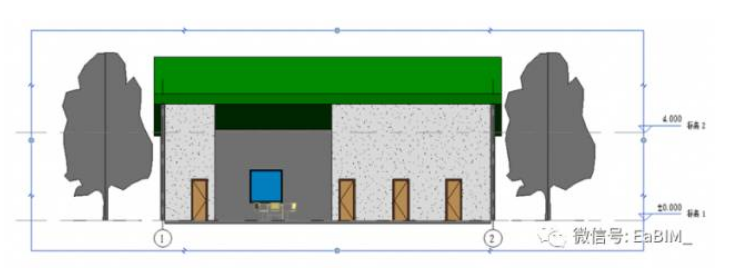

8.视图会重新合并成为完整的剖面视图。
