引言：
记得一位BIM界远古大神说过，没有信息的模型是干瘪无趣的；记得读书时老师的谆谆教诲，建筑的设计，始于流线，而终于尺度。这里的尺度，可以是形状、多少大小和长短。可见，数据对于建筑的重要，废话不多说了，开始正题。在众多数据中，面积指标作为核心要素，集万千宠爱与一身，本文就以如何准确，快速的获取面积数据作为研究的切入点。
1、研究背景和目的:
目前，主流统计面积的工作模式均基于CAD平台，主要有以下两种模式：
第一种：首先，设计师用pl线或者bo命令，拾取封闭房间的边界轮廓；然后，用ctrl+1或者查询面积功能来查看和获取面积数据，对不同层数和不同功能的房间，需要依次反复使用上述办法，进行获取；再次，设计师对着电脑上的设计图纸，把数据逐一录入到excel表格当中或者草稿纸上，最后，利用excel的自动计算功能，或者手动按计算器，或者利用cad的aa命令把所有的数据进行分类，汇总和统计；
第二种：利用规划报建的插件“易建通”，其好处，用过的都知道，此处不再赘述；
不难看出，上述两种方法，缺点有几点：
第一：软件操作比较繁琐，重复工作较多；
第二：计算和统计汇总过程中，人工介入较多，容易出错。比如，某些设计师经常就是对着电脑把数据输错到excle中，或者经常按错计算器，其实这并不是设计师不细心，所谓常在河边走，哪有不湿鞋，一个道理。
第三：软件操作上手较难，对数据统计和分类的灵活性不够，整体工作效率提升不大。比如“易建通”；
到此，有困难就有需求，那么如何解决呢，作者分享一个思路：选取合适的项目，从方案阶段开始借用revit平台进行设计，这样在设计过程中，设计师不仅可以观察模型如何演变，也可以同步追踪数据是如何变化，正如一位远古大神说过:自由自在，数模合一;
下文中，作者将以一单体建筑作为案例，演示如何利用revit明细表来分类和统计数据。
2、项目案例简介:

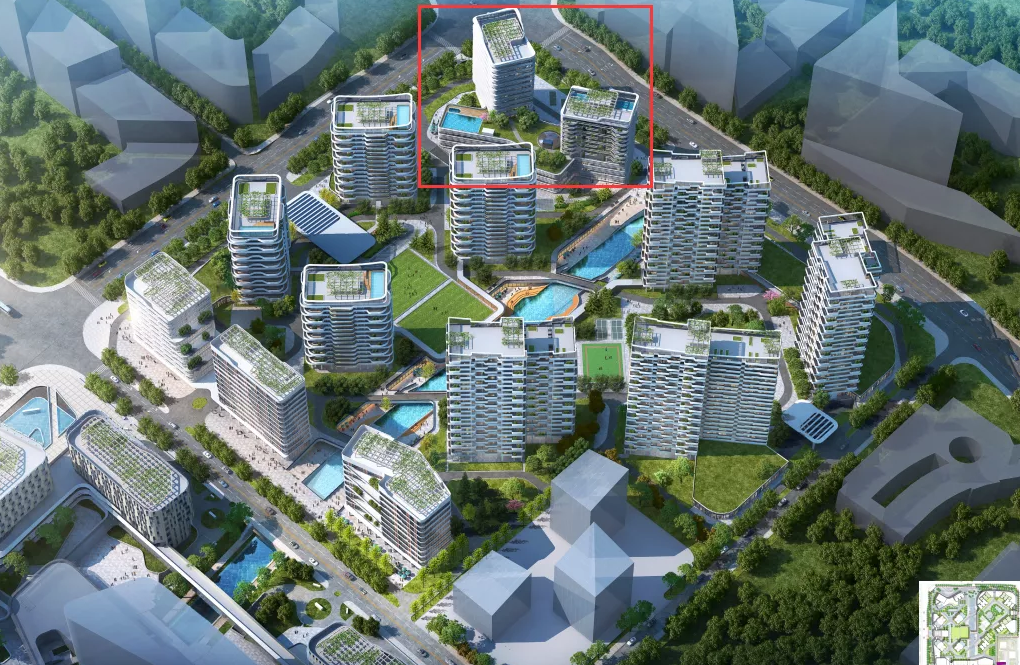

此单体位于大湾区核心片区地块，建筑性质为一类高层公共建筑，建筑面积不大，2万多平米，功能较为丰富，包括：酒店，健康管理会所，家庭单元式疗养院，商业等，裙房屋顶设计有架空空间，露天泳池等功能；
3、使用平台和前期准备:
1）本案例软件使用revit2020版本；
2）使用的视图样板为“建筑_面积框”。注：视图样板是一种用于控制图面感观的自定义规则，视图样板需要不断积累和优化，才能达到统一设计样式和提高设计效率的作用。不同团队的样板设置可以不同，此案例使用的我部门定义的样板。如果没有相关的样板文件，需要提前制作；
3）“面积元素”需要添加3个属性，分别是：部门(即功能分区)，分母系数，层数系数。比如，如果一个面积元素的部门是阳台，那么它的分母系数为2，表示它的实际面积为图面标记面积的一半；如果一个面积元素在6-10层共计5层都具有，那么它的层数系数为5;注：我部门定义的样板对需要的属性已做添加，没有设置的读者，需要利用“项目参数”的功能，自行添加，此处不再赘述；
4、1个面积标准层的面积统计操作步骤:

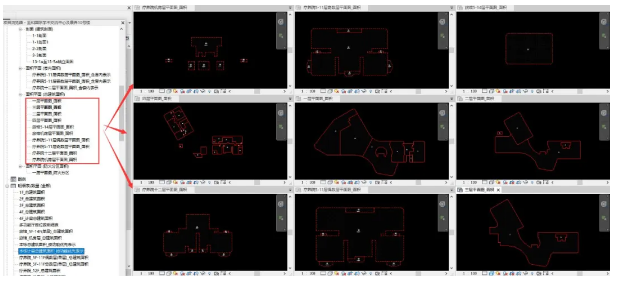

Step1:本案例有10个面积标准层平面，我们对应的建立10个面积视图，在每个视图中，进行面积边界的划分，如下图:
注意需要用“面积边界线”去拾取封闭房间的边界，把"应用面积规则"取消，并利用revit的查找拾取边界功能，如图：

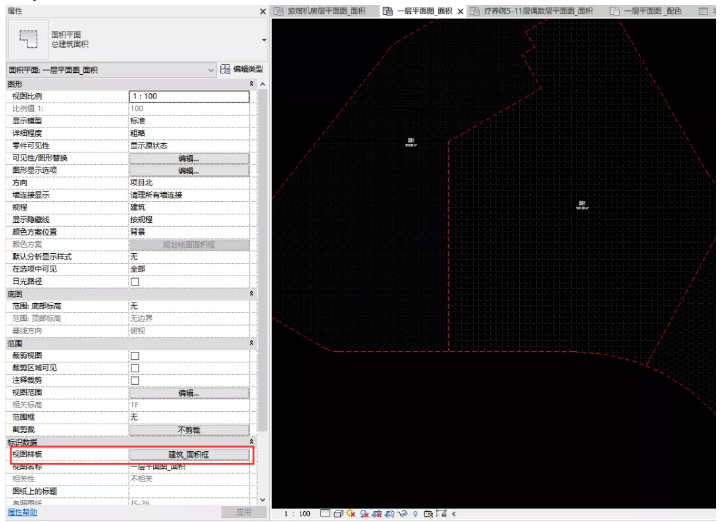

Step2：把每个面积视图应用“建筑_面积框”视图样板，如图：

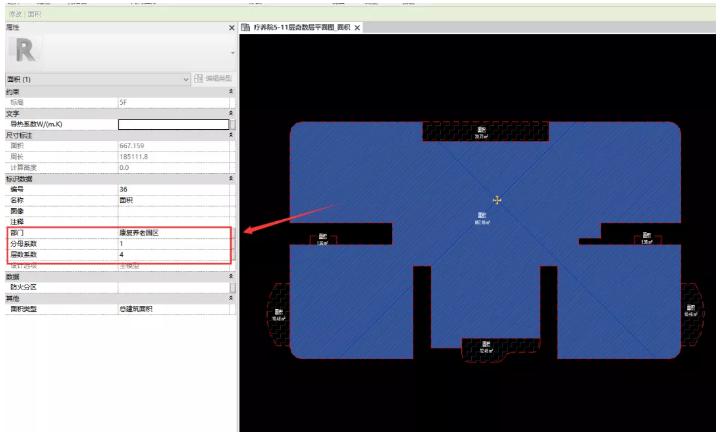

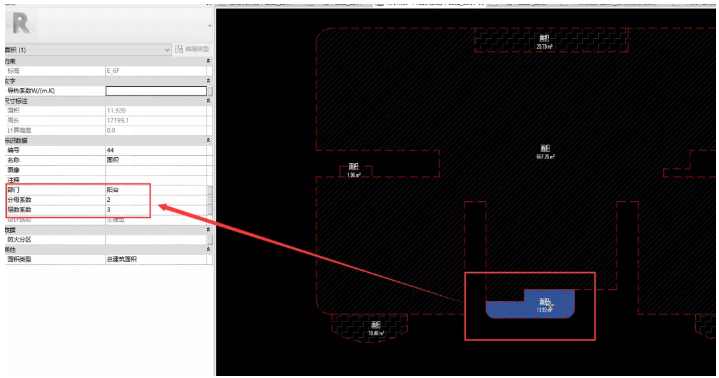

Step3:进入某1个面积视图，比如，我们来到“疗养院5-11层奇数层平面图_面积”这个视图，依次把每个封闭的面积边界框赋予面积元素，同时设置好这3个属性的参数，如图：该面积元素的部门为“康复养老园区”，分母系数为1，层数系数为3；

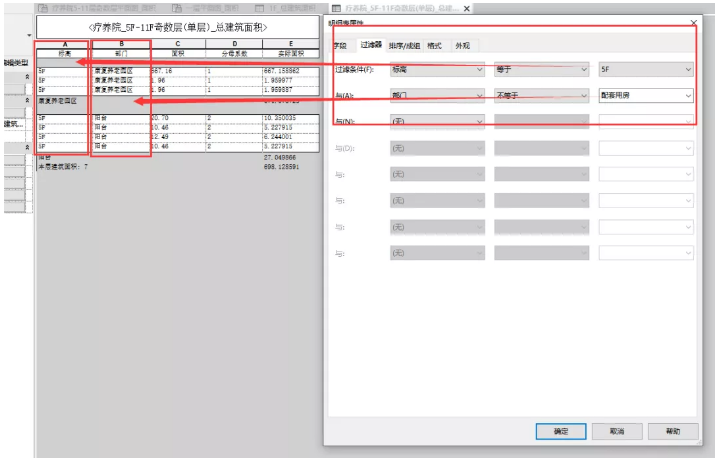

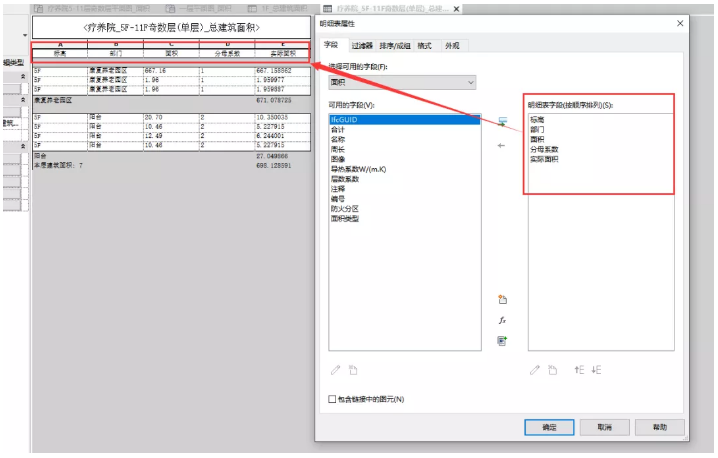

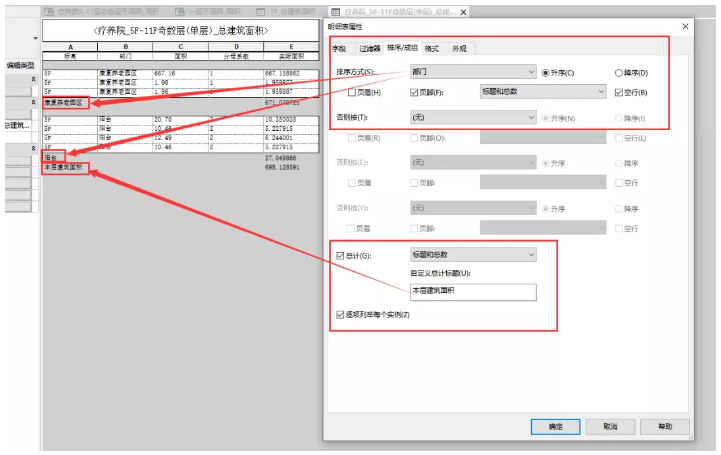

Step4:新建明细表，添加如下字段，设置实际面积=标记面积/2,并依次设置好“过滤器”、"排序/成组"、“格式”，最后明细表中会呈现相应的面积数据结果。
依次按照上述方法，得到各个面积标准层的面积明细表，如下图
需要注意的是，第四层的架空空间不计容，所以相应增加一个明细表用来统计不计容的总面积，同时，此明细表中的过滤器增加一个选项，如下图
5、单体的总建筑面积统计的操作步骤:

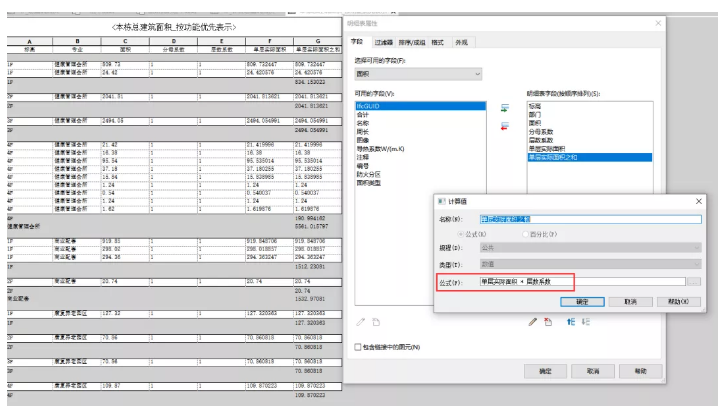

方法和面积标准层的统计方法类似，本案例对某些部门的总面积有限制要求，所以，字段进行分类和排序的优先级是先部门后标高，如下图：

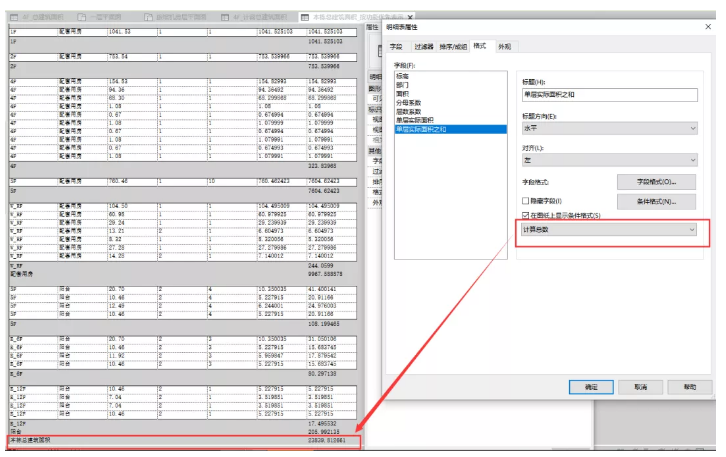

此外还要注意，单层实际面积=标记面积/分母系数，单层实际面积之和=单层实际面积x层数系数,如下图
6、总结
通过本案例的演示，我们不难发现Revit平台在数据统计方面的几个优势和特点：
1）计算机自动化程度高：当设计条件发生变化时，CAD平台重复性的工作量比较大，而Revit平台在走完首次流程之后，不论条件如何变化，只需要调整面积边界线和某些面积元素的三个属性参数，剩下的工作都是计算机自动完成和输出；
2）正由于其计算机自动化程度高，所以相应的人工介入因素少，客观的减少了录入和统计过程中的误差和错误；
3）项目越大，功能分区越多，效率提升越明显；
4）设计前期阶段，设计师工作量有所增加，越到后期工作量下降明显，整体工作量呈现下降趋势。如果，1个BIM团队经过一定时间的合理的积累和优化，运用样板文件，设计前期的效率也呈现上升模式；
5）数据统计的归纳和分类模式更加灵活，设计师操作相对简单和直观；
总之，由于本次演示的过程是基于案例项目特点出发，所以难免对明细表的功能缺乏完整的表现和深入的挖掘，希望广大读者发挥集体的智慧，进一步完善。
