老虎钳是一种常用的工具，在机械设计和制造领域有广泛的应用。使用CAD软件对老虎钳进行三维建模可以帮助设计师更好地理解和优化其结构和功能。下面将介绍如何使用CAD进行老虎钳的三维建模。

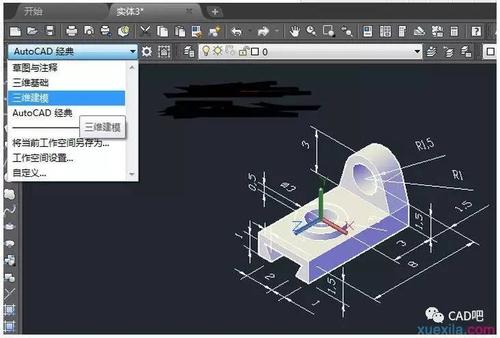

首先，打开CAD软件并创建一个新的项目。选择所需的三维建模工具，如绘制线条、创建曲面、实体建模等。

接下来，在CAD软件中绘制老虎钳的基础形状。使用绘制线条的工具绘制老虎钳的轮廓。根据老虎钳的特征，可以在CAD软件中绘制出两个夹爪的基本形状。

然后，根据老虎钳的尺寸和比例，在CAD软件中调整和优化夹爪的形状。可以使用拉伸、截取、旋转等工具对夹爪进行修改。通过调整夹爪的形状，可以使其更符合实际应用需求，并提高其功能和性能。

接下来，使用CAD软件中的实体建模工具，将老虎钳的夹爪转换为实体模型。实体模型可以更好地展示老虎钳的外观和结构。在转换为实体模型时，可以设置夹爪的材质、颜色和质地，使其更具现实感。

完成实体建模后，可以进一步添加细节和特征。例如，可以在老虎钳的手柄上添加纹理、标签或品牌标识。这些细节可以使模型更加逼真，并更好地反映真实世界中的老虎钳。

最后，在CAD软件中进行渲染和光照调整。通过调整光照、阴影和反射等参数，可以使模型更加真实。渲染效果可以帮助设计师更好地理解老虎钳的外观，并在展示和展示时产生更好的效果。

总结来说，使用CAD进行老虎钳的三维建模可以帮助设计师更好地理解和优化其结构和功能。通过绘制基础形状、调整和优化形状、转换为实体模型、添加细节和特征以及进行渲染和光照调整，可以创建出逼真的老虎钳模型。
