项目样板是预先进行了一些设置的模板，预设的东西越多，你做项目就越流畅，相应的，样板文件也会越大。一个好的样板文件不仅可以保证模型规范，而且可以提升建模效率，还有利于团队之间模型的通用性传递及不同专业模型的整合。下面给大家讲解一下，如何创建机电样板文件。
一、新建专业视图

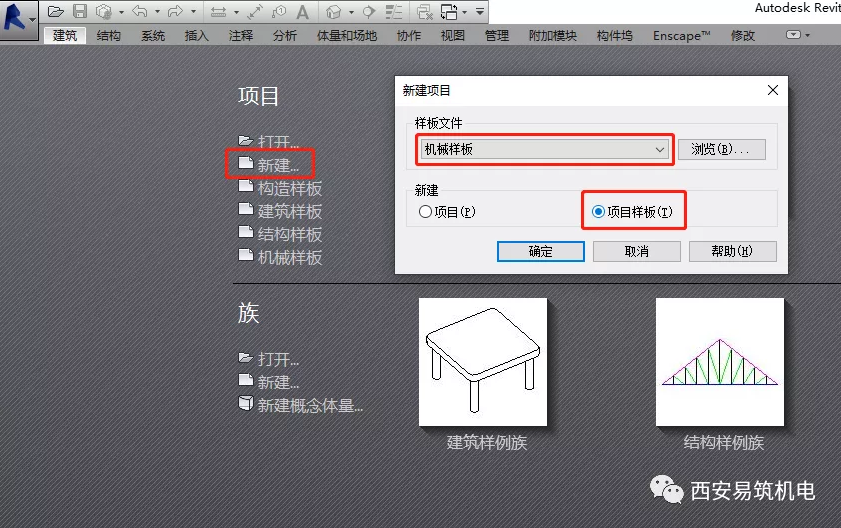

01、打开系统自带的机械样板文件。

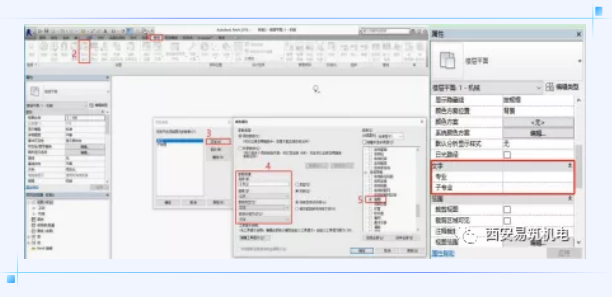

02、打开“管理”工具按钮，设置“项目参数”，“项目参数”设置完成点击“确定”，属性栏就可以看到项目参数。

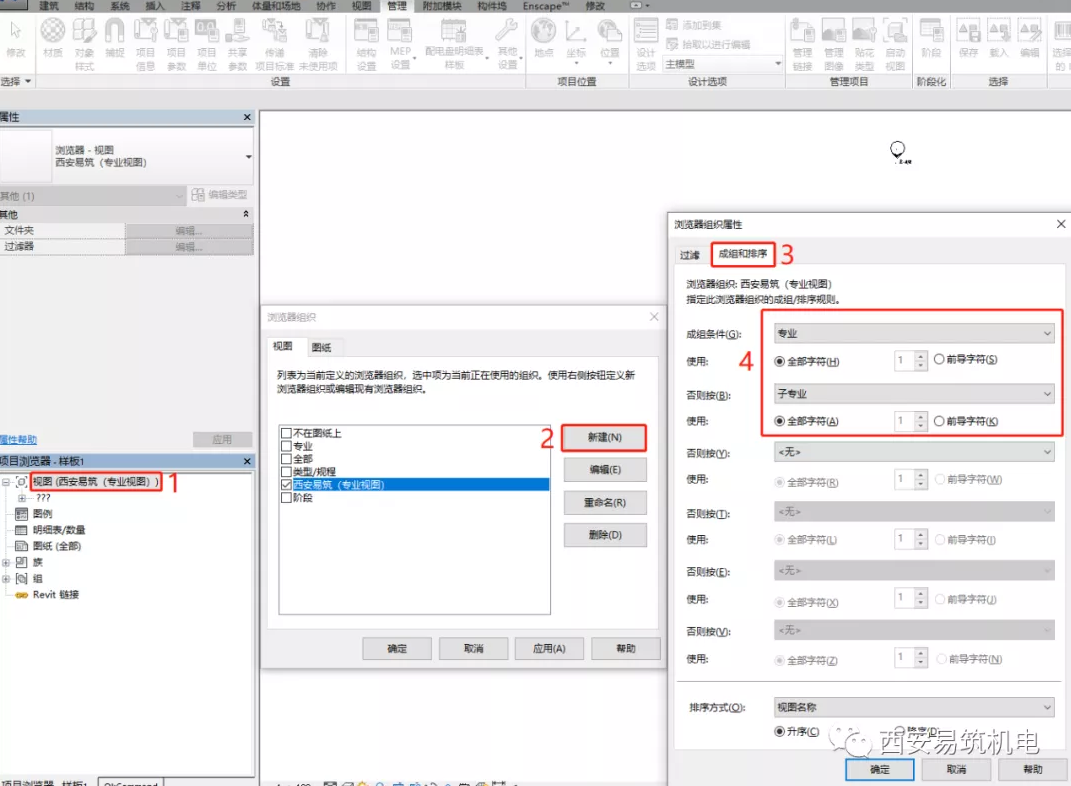

03、在项目浏览器中右击视图，然后选择浏览器组织，进入浏览器后，新建新的视图，进入浏览器组织属性界面，按图所示设置参数。设置完成后单击“确定”，勾选我们创建的新视图组织，点击“应用”后“确定”。项目浏览器就变为我们设置的样式。

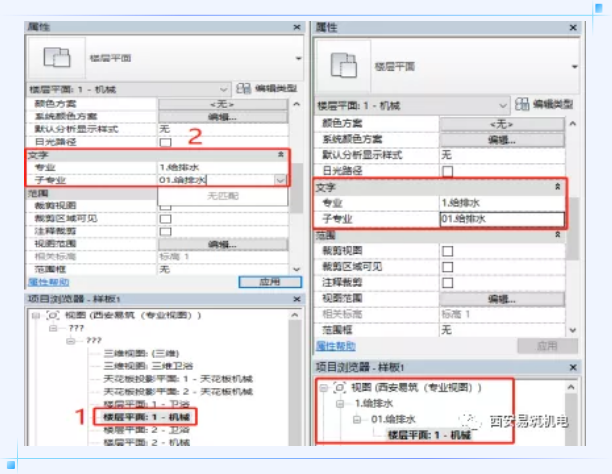

04、展开项目浏览器，任意选取一个楼层平面，在该楼层属性面板内“文字属性”栏，输入自己想要增加的专业及子专业。选定设置好的楼层平面，右键重命名，可将该楼层平面名称改为该专业的名称，便于理解与查找。

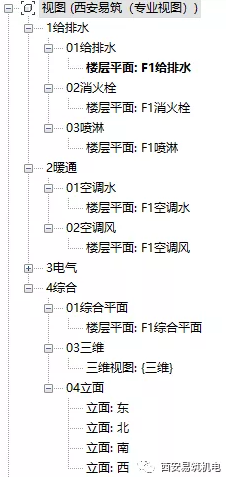

05、右键复制该楼层平面，右键“复制”-“带细节复制”，出现该楼层副本。经过多次复制楼层平面及修改属性栏的专业、子专业，就能生成不同专业的视图了，最后重命名。
二、各专业系统添加

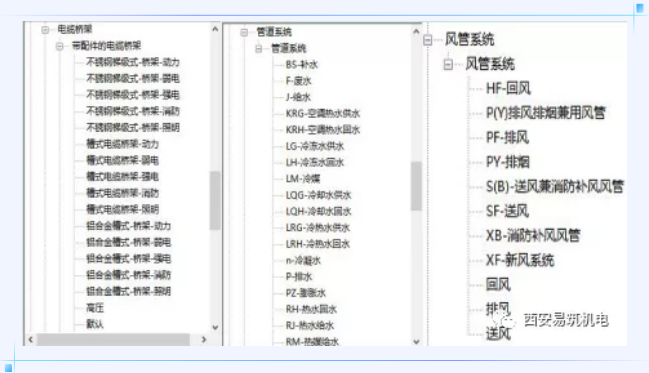

在“项目浏览器”中打开“族”的下拉列表点开相应专业系统，复制现有系统，进行重命名。
三、管道设置
01、管道类型、尺寸的添加

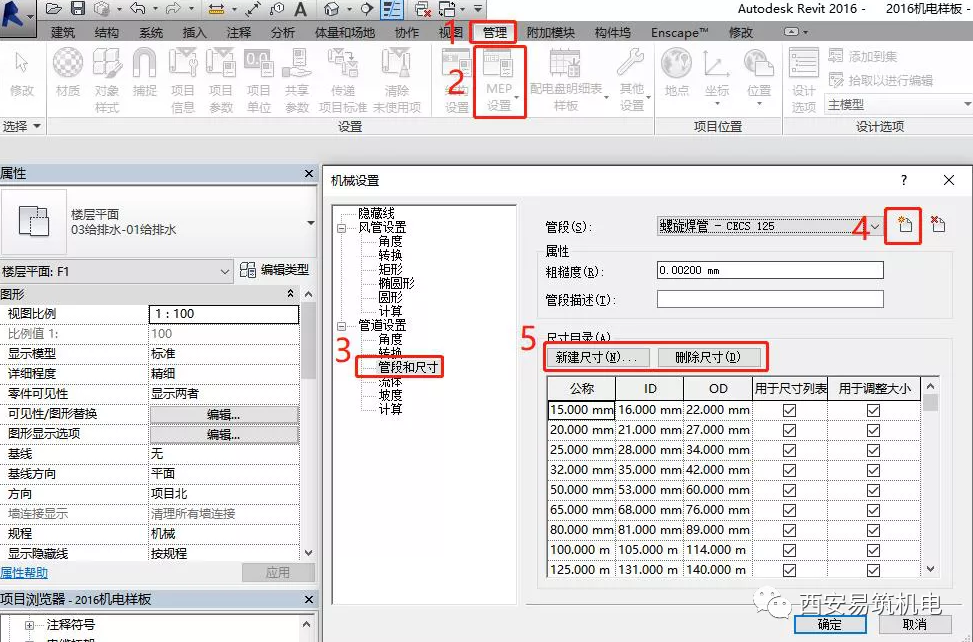

点击上下文选项卡“管理”，选择“MEP设置”工具按钮。在“机械设置”面板中选择“管段和尺寸”，根据规范及项目要求，新建管段类型，在管道“尺寸目录”下面，“新建尺寸”或“删除尺寸”。
02、设置管件

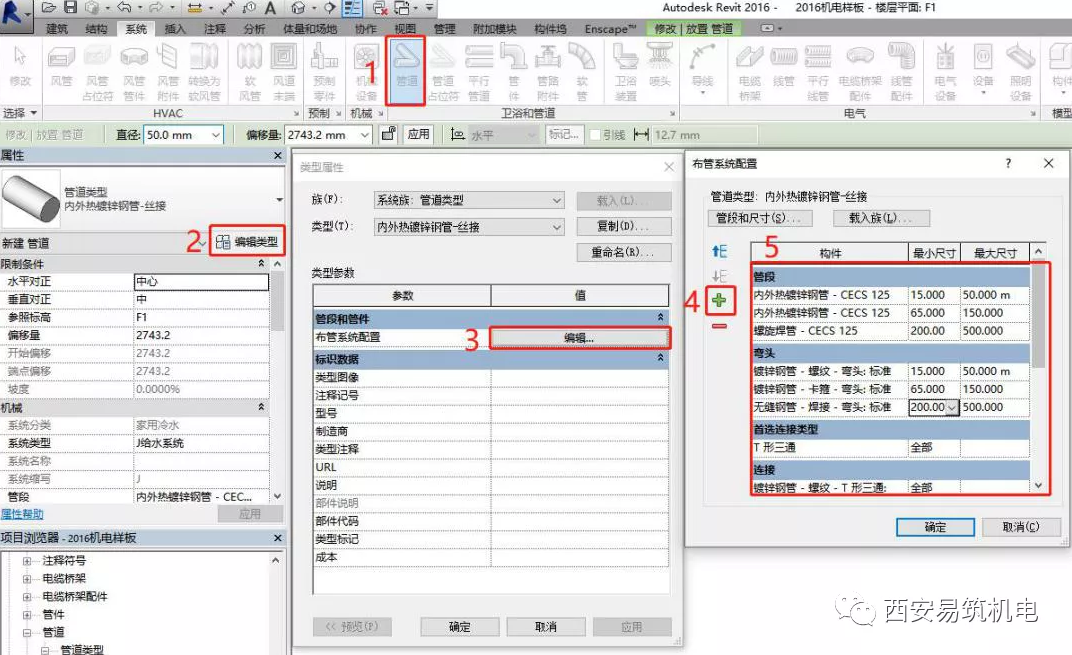

点击“系统”选项卡下的“管道”按钮，点击“属性”面板里的“编辑类型”，在“类型属性”面板中编辑“布管系统配置”，在“布管系统配置”面板中，根据规范及项目要求，添加管段及管件信息。
四、过滤器的设置

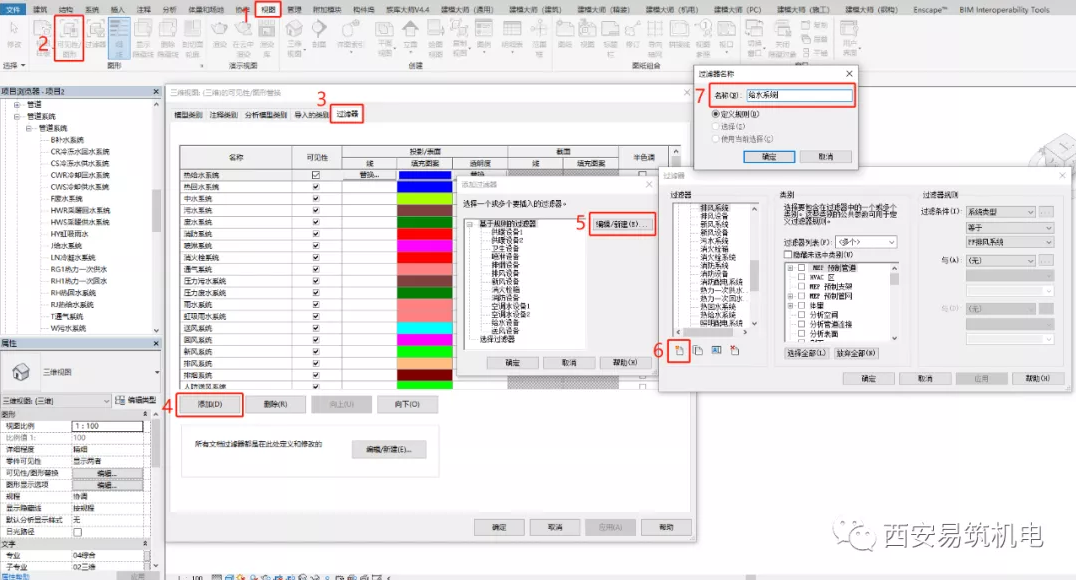

01、点击“视图”选项卡下的“可见性/图形”按钮，点击“可见性/图形”面板下的“过滤器”选项，点击“添加”按钮，在“添加过滤器”面板中，点击“编辑/新建”，在“过滤器”面板中，选择新建过滤器名称。

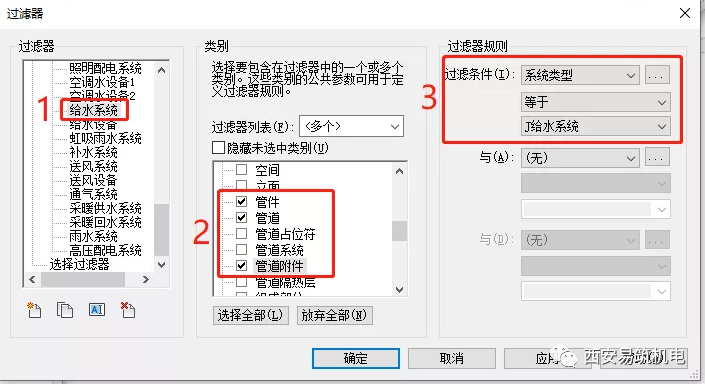

02、过滤器名称新建完成后，设置过滤类别及过滤条件。

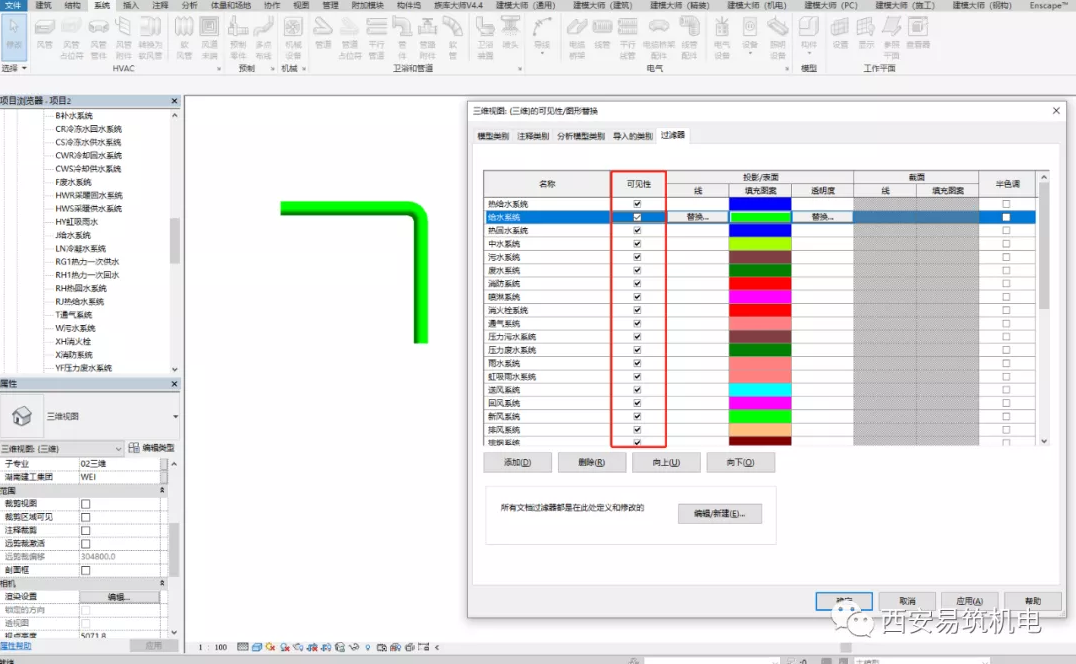

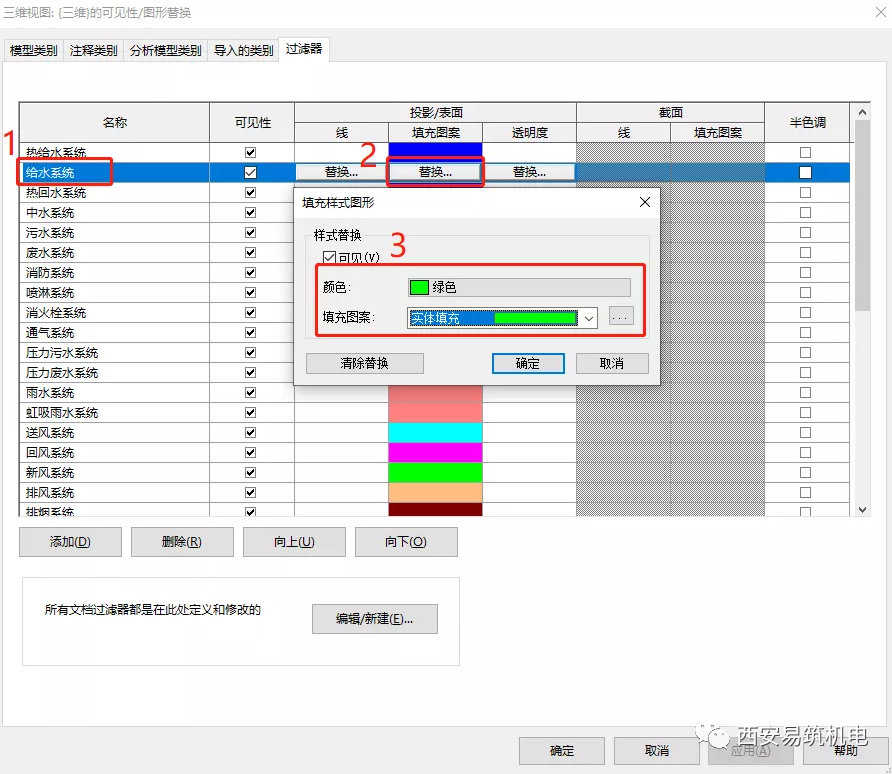

03、最后添加过滤器，设置系统填充样式，过滤器添加完成后，就可以通过可见性的勾选来控制当前系统的可见性。
如果每个视图都要设置一遍过滤器觉得过于麻烦，也可以通过设置视图样板的方式来实现，下面就是如何设置视图样板。
五、视图样板的设置

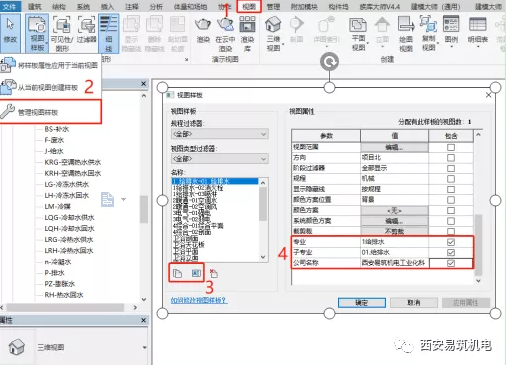

点击“视图”选项卡下的“视图样板”，选择“管理视图样板”，新建视图样板名称，设置“视图属性”，视图名称与视图属性中的专业要一一对应。
项目样板的设置不仅有课程中讲到的内容，还包含了族的载入、管线命名规则、明细表设置等，这些设置内容可以根据企业需求、项目需求进行修改设置。
