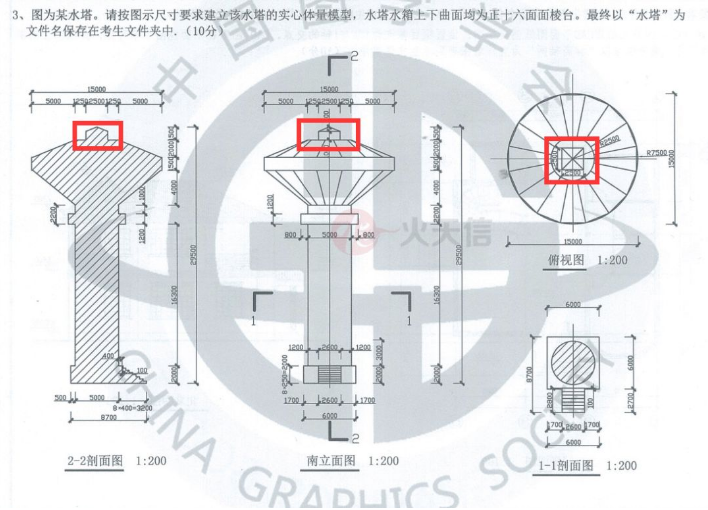

第五期BIM技能等级考试题目第3题中，利用体量创建水塔模型，水塔最上方便是一个正棱锥形体。很多人都会选择先创建一个长方体，然后在两个方向创建空心形体进行切割长方体得到一个正四棱锥，此方法相对来说比较复杂。
那么，有什么方法可以快速创建类似的正棱锥体呢？接下来就给大家介绍另外一种创建方法。

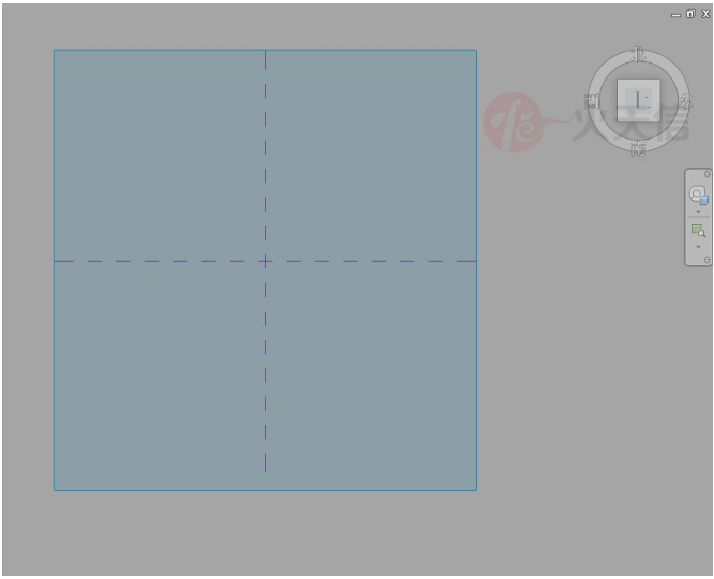

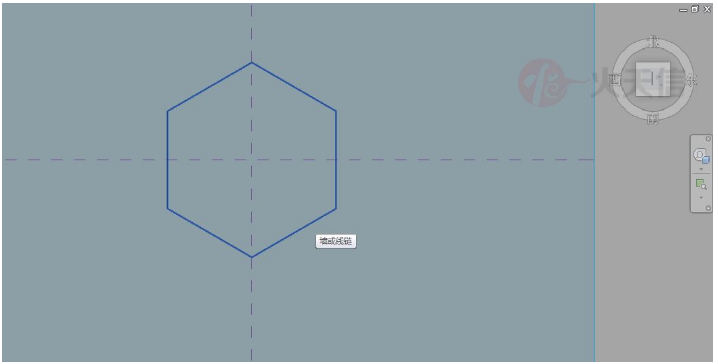

1.体量三维视图环境中，先点击显示工作平面，然后选择标高1作为当前工作平面，点击ViewCube平放视图，并以两条参照平面交点为中心创建六边形（以正六棱锥为例）

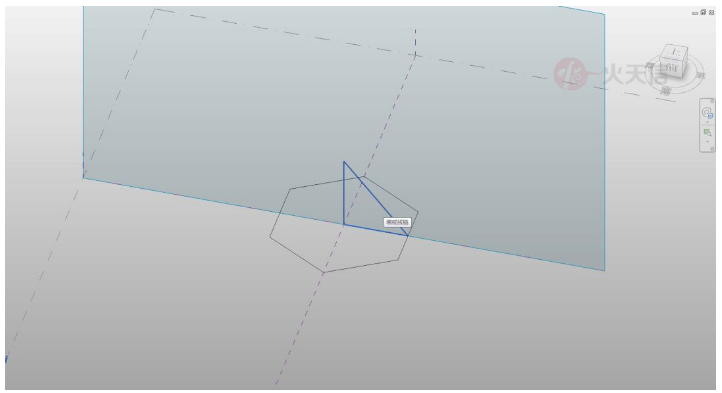

2.点击水平参照平面作为当前工作平面，选择合适的角度，以两条参照平面交点为三角形直角边交点，其中一条直角边与正六边形边中点相交（注意，避免和角点相交，），另外一条直角边高度根据需要确定，绘制三角形，如图：

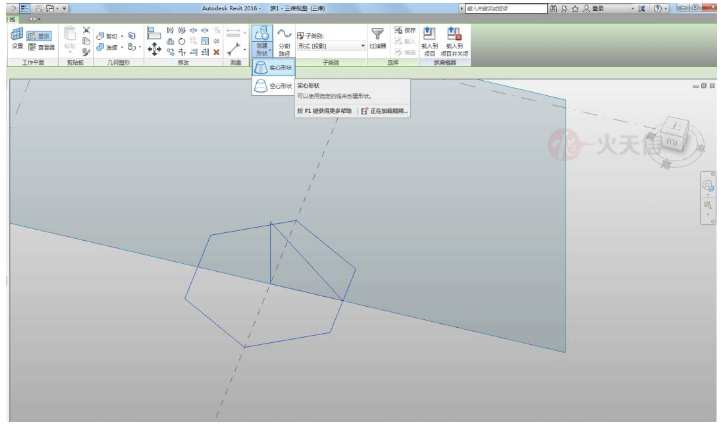

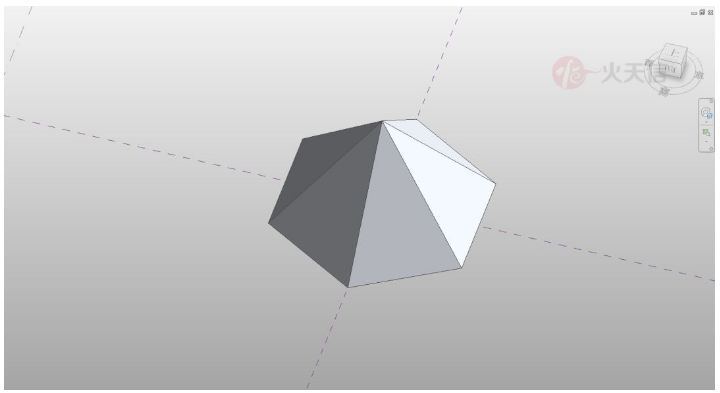

3.同时选中正六边形和直角三角形轮廓，点击“创建形状——实心形状”，即可得到正六棱锥。如图：
4.其他多边形正棱锥体，根据此方法同理可以创建。
