    本文重点讲解REVIT“过滤器”的使用，用好选择过滤，能有效提高建模效率。

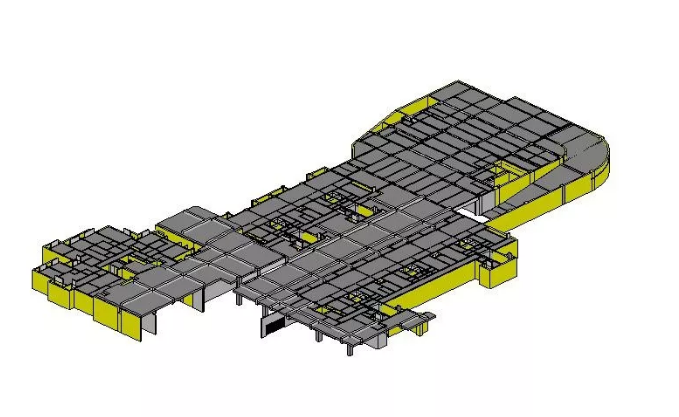

    打开一个含多种类型构件的REVIT模型文件。如图一

    图一

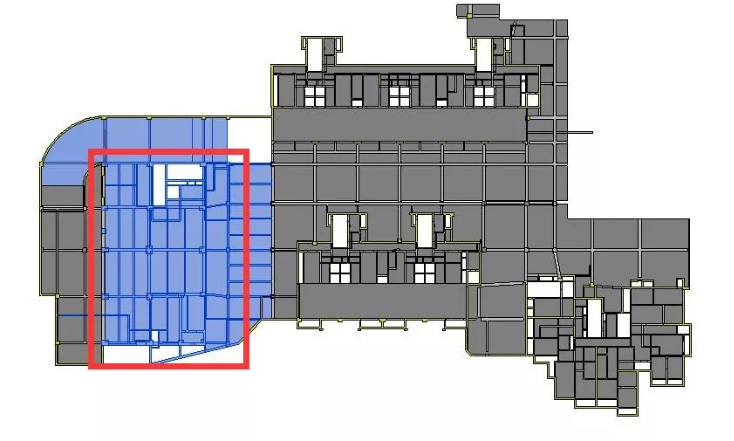

    例如，我们只需要红色框内的所有柱子，那么就需要剔除板、墙等其他构件只剩下柱子，首先框选此范围的所有模型构件。如图二

    图二

    有两种方法可以进入“过滤器”对话框。

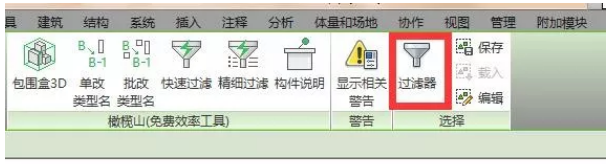

    方法一：选中构件后菜单栏会弹出“修改/选择多个“面板，点”过滤器“。如图三

    图三

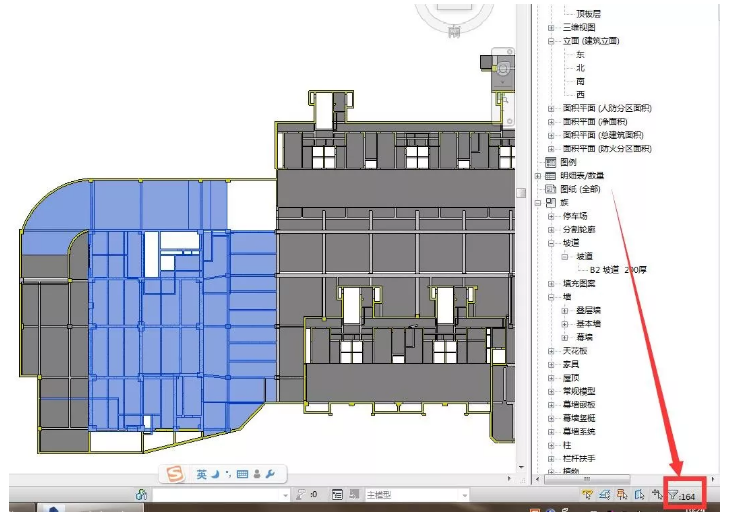

    方法二：也可以点击软件右下角的“小漏斗”图标，如图四所示。

    图四

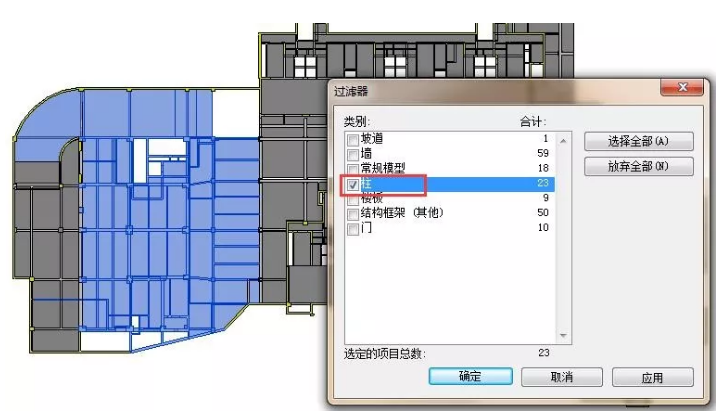

    两种方法任选其一点击，弹出“过滤器”对话框，此时所有构件全部打勾，先点“放弃全部”，再勾选需要的构件“柱”，点“确定”，如图五所示。

    图五

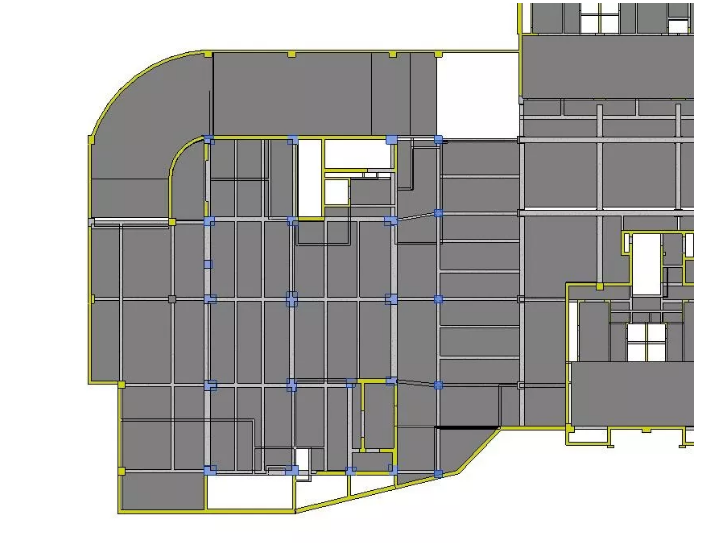

    此时红框区域内的“柱子”全部选中，如图六

    图六

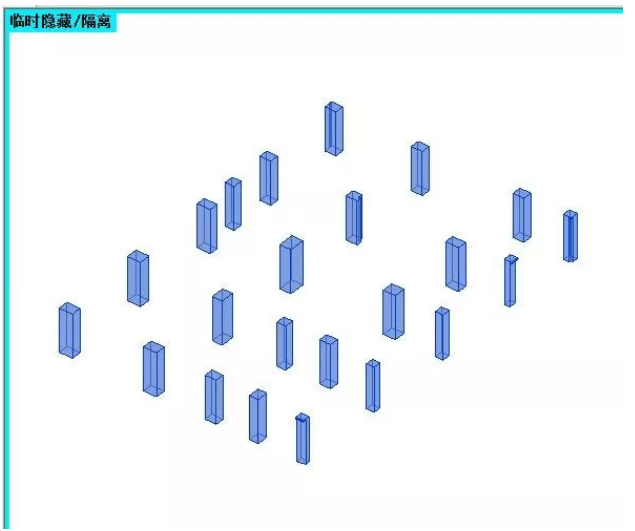

    为了方便观察，我们用“HI”快捷键把柱子与其他构件隔离，如图七，就是我们过滤出来的柱子。

    图七
