一、命令概述
楼梯在建筑物中作为楼层间垂直交通用的构件。用于楼层之间和高差较大时的交通联系。在设有电梯、自动梯作为主要垂直交通手段的多层和高层建筑中也要设置楼梯。高层建筑尽管采用电梯作为主要垂直交通工具，但仍然要保留楼梯供火灾时逃生之用。楼梯由连续梯级的梯段（又称梯跑）、平台（休息平台）和围护构件等组成。楼梯的最低和最高一级踏步间的水平投影距离为梯长，梯级的总高为梯高。
在Revit中楼梯的绘制方法有两种
①按构件绘制
②按草图绘制
二、执行方式
功能区：“建筑”选项卡“楼梯坡道”面板“楼梯”下拉菜单“楼梯(按构件/按草图)”
三、绘制技巧
首先我们一起来看看按构件如何绘制楼梯
第一步：设置楼梯属性

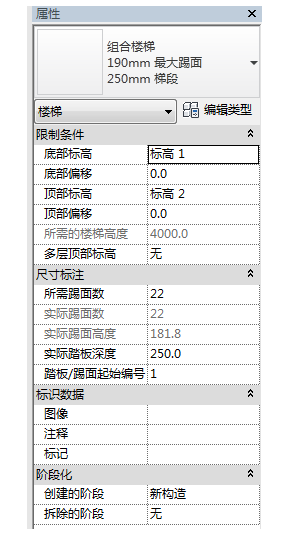

实例属性，如图1
图1

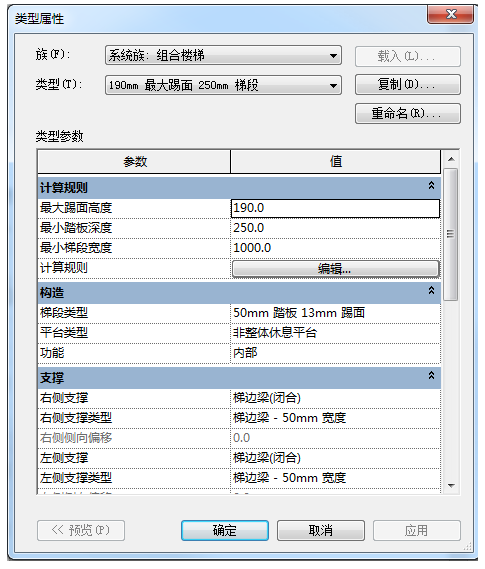

类型属性：点击属性浏览器下编辑类型进入，在对话框中设置各参数的具体数值，如图2。
图2
第二步：绘制楼梯

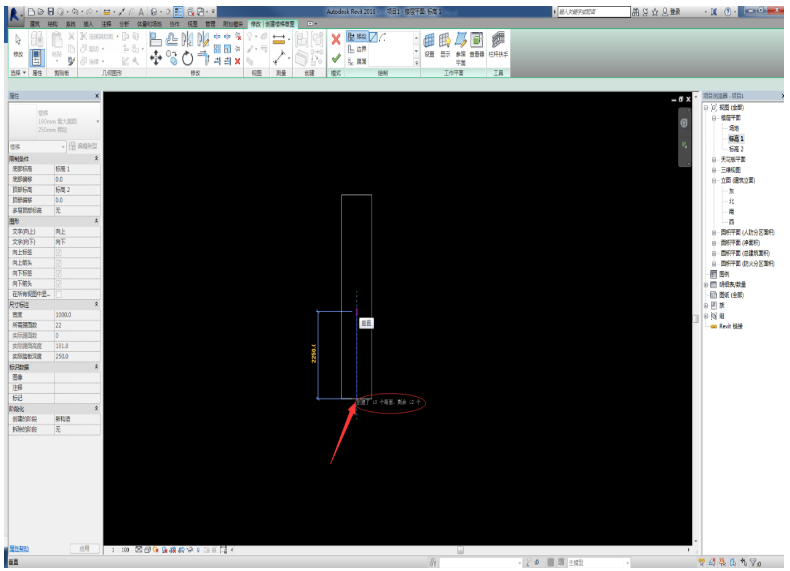

各参数设置完成后，，将鼠标光标移动到绘图区域中的平面视图上，单击楼梯的起始位置，拖动鼠标，这时软件会提示已创建的踢面数和剩余踢面数，如图3
图3
继续拖动，单击本梯段末端位置，完成一段梯段的绘制。

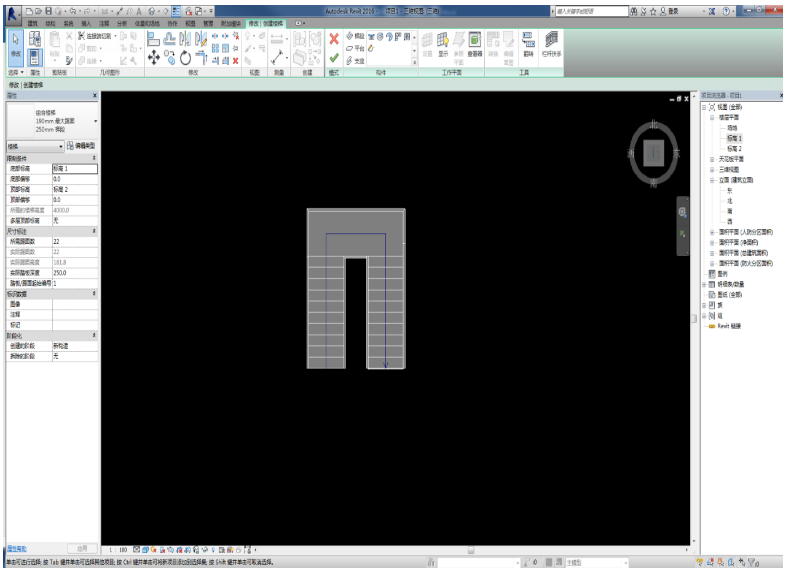

完成一段梯段后继续绘制下一段梯段，直到软件提示已创建多少个踢面，剩余0个，如图4
图4
此时，楼梯由梯段和平台构件组成。

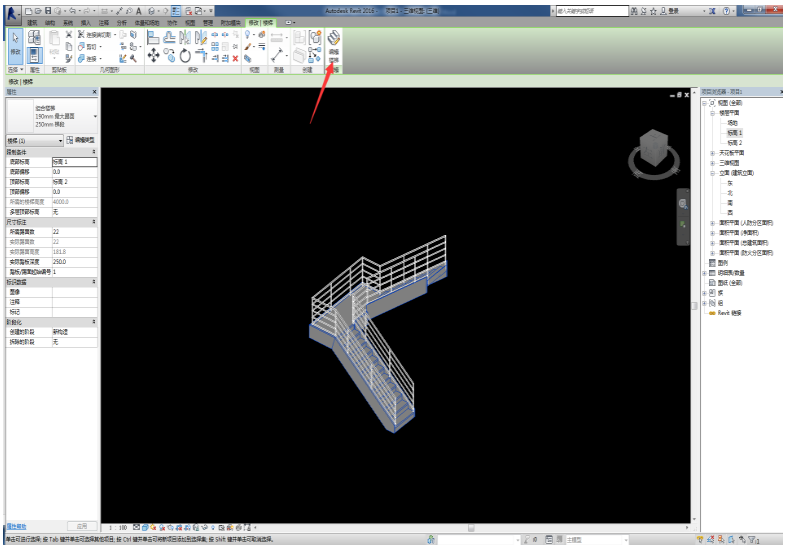

单击完成草图编辑模式，楼梯绘制完成，切换到三维视图中查看。如果需要对楼梯进行修改，可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改，如图5
图5
下面我们来看一下按草图绘制楼梯
第一步：设置楼梯属性同构件楼梯(详情见图1、图2）
第二步：绘制楼梯

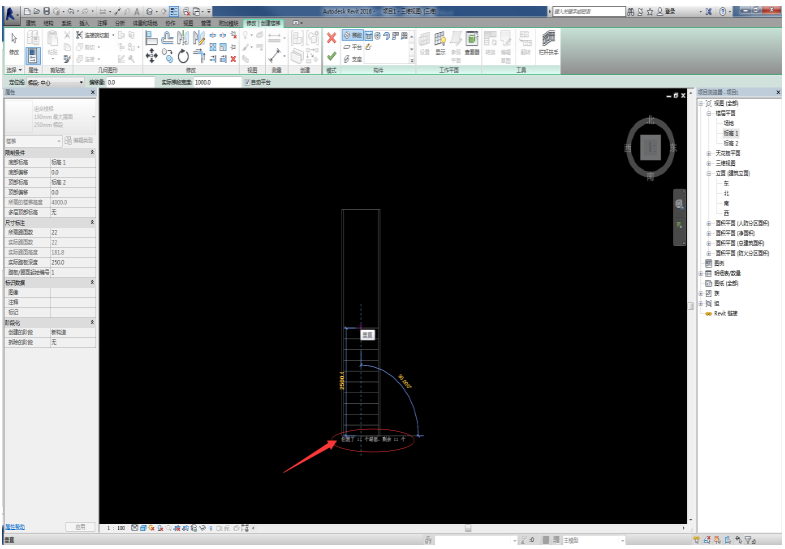

各参数设置完成后，将鼠标光标移动到绘图区域中的平面视图上，单击楼梯的起始位置，拖动鼠标，这时软件会提示已创建的踢面数和剩余踢面数,如图6
图6
继续拖动，单击本梯段末端位置，完成一段梯段的绘制。

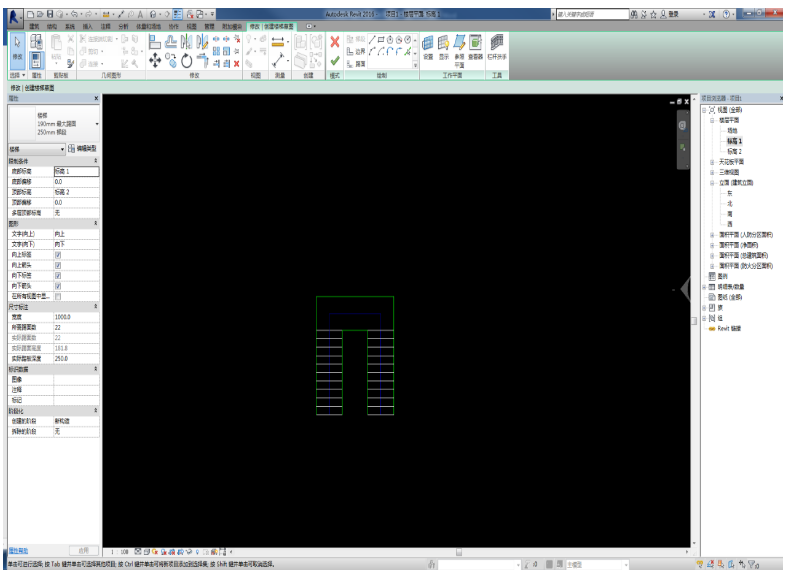

完成一段梯段后继续绘制下一段梯段，直到软件提示已创建多少个踢面，剩余0个，如图7
图7
此时，楼梯草图由踢面线和边界线组成，可对踢面线和边界线再次进行编辑。

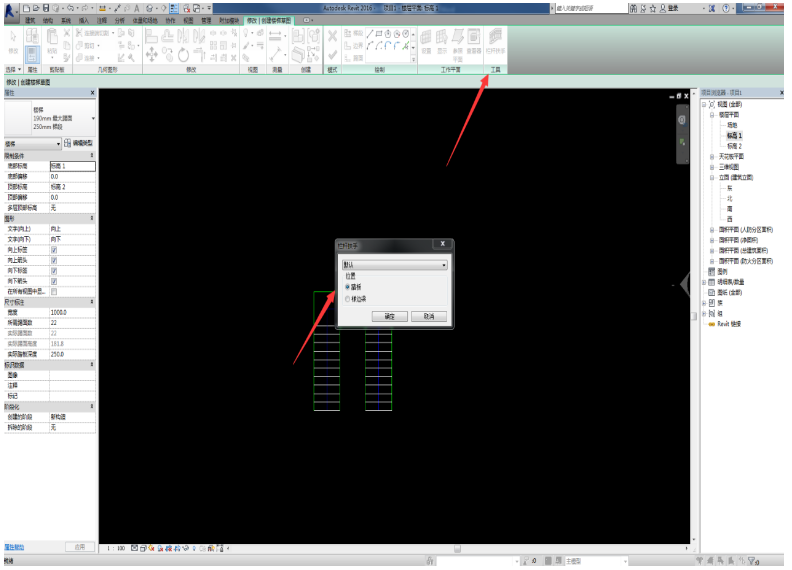

单击“修改”面板中的“楼梯扶手”按钮，在弹出的“栏杆扶手”对话框中设置栏杆扶手的类型和放置位置，如图8
图8
单击完成草图编辑模式，楼梯创建完成，切换到三维视图中查看。
如果依旧想对楼梯进行修改，可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改。
以上就是我们Revit中两种楼梯绘制方式的具体方法，相信大家也都了解了。
