放置在图纸中的每个图元都是某个族类型的一个实例。

    图元有2组用来控制其外观和行为的属性：类型属性和实例属性

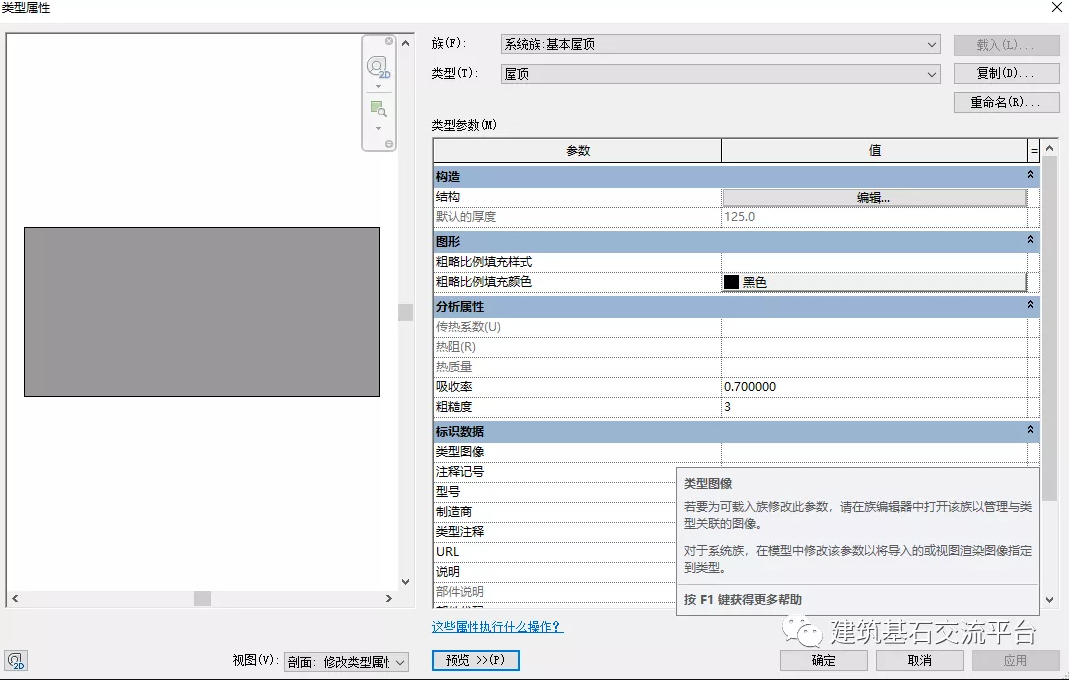

    类型属性

    同一组类型属性由一个族中的所有图元共用，而且特定族类型的所有实例的每个属性都具有相同的值。

    例如，属于“桌”族的所有图元都具有“宽度”属性，但是该属性的值因族类型而异。因此，“桌”族内60x30英寸族类型（1525x762mm）的所有实例的“宽度”值都为60英寸（1525mm），72x36英寸族类型（1830x915mm）的所有实例的“宽度”值都为72英寸（1830mm）。

    修改类型属性的值会影响该族类型当前和将来的所有实例。

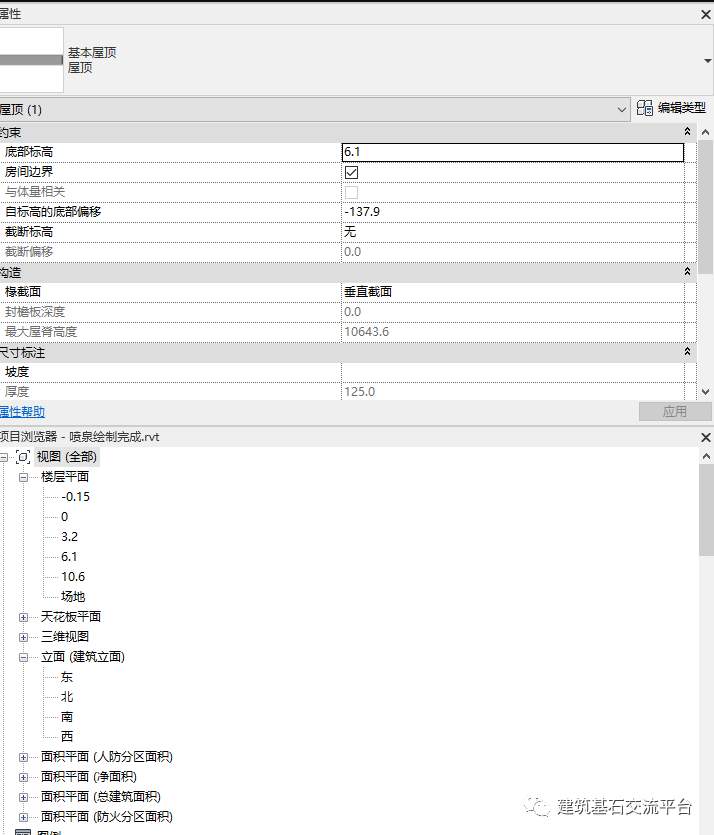

    实例属性

    一组共用的实例属性还适用于属于特定族类型的所有图元，但是这些属性的值可能会因图元在建筑或项目中的位置而异。

    例如，窗的尺寸标注是类型属性，但其在标高处的高程则是实例属性。同样，梁的横剖面尺寸标注是类型属性，而梁的长度是实例属性。

    修改实例属性的值将只影响选择集内的图元或者将要放置的图元。例如，如果您选择一个梁，并且在“属性”选项板上修改它的某个实例属性值，则只有该梁受到影响。如果您选择一个用于放置梁的工具，并且修改该梁的某个实例属性值，则新值将应用于您用该工具放置的所有梁。
