1、首先采用公制常规模型创建砌块族：

    砌块-整（600*240*200）

    砌块-半（300*240*200）

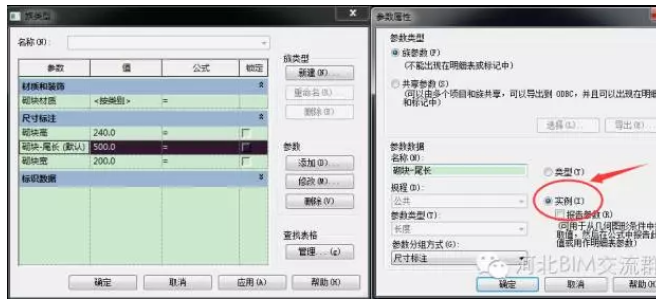

    砌块-尾（砌块-尾长*240*200），其中砌块-尾长为实例参数，暂定500，如图

    砌块-尾族类型

    2、下面，开始制作砌体墙族

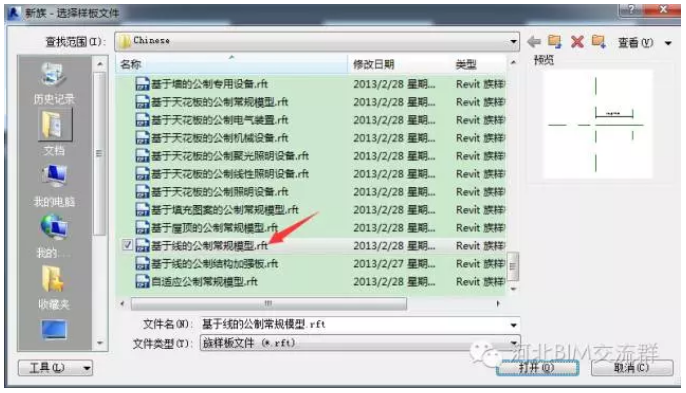

    1）采用基于线的公制常规模型制作砌体墙族

    修改限制长度为3000，添加如图所示参照平面并添加参数（参数均为实例参数）

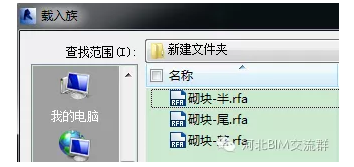

    将前面创建的族载入

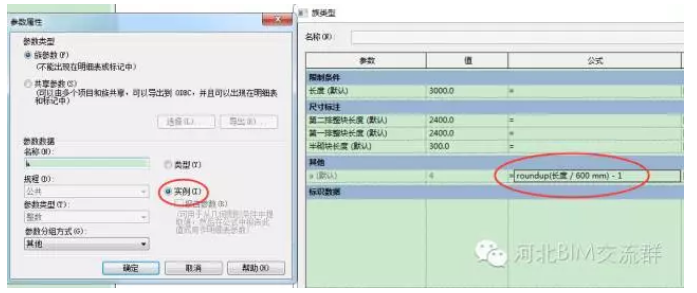

    第一排放置砌块-整，与左参照平面对齐锁定，向右阵列，添加阵列参数a如图

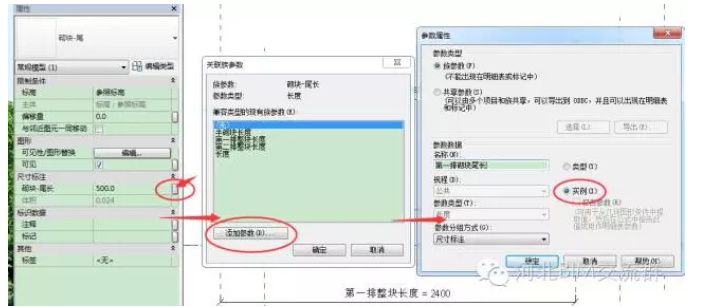

    放置砌块-尾与右参照平面对齐锁定，添加关联参数第一排砌块尾长，编辑公式=长度-第一排整块长度

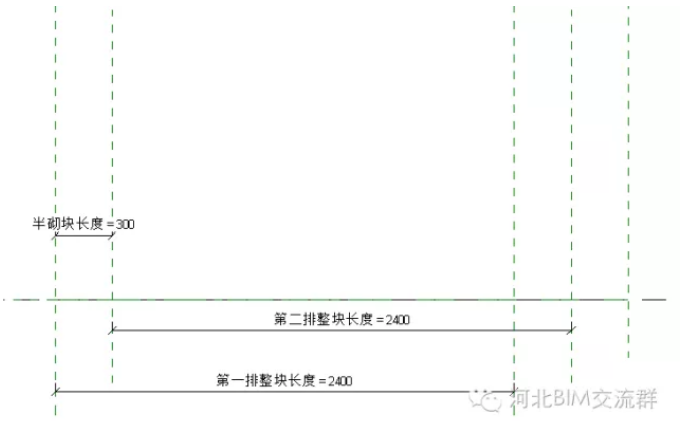

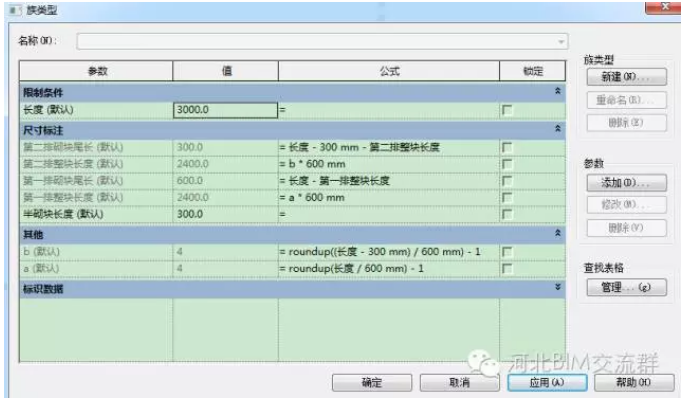

    第二排先放置砌块-半，与左参照平面对齐锁定；再放置砌块-整对齐锁定，向右阵列，添加阵列参数b，编辑公式b=roundup((长度-300mm)/600mm)–1，；第二排砌块-尾同第一排方法；对第一排整块长度与第二排整块长度进行公式编辑，以上工作完成后如下图

    此时可以修改长度观察墙体变化情况，以便出现问题及时修改

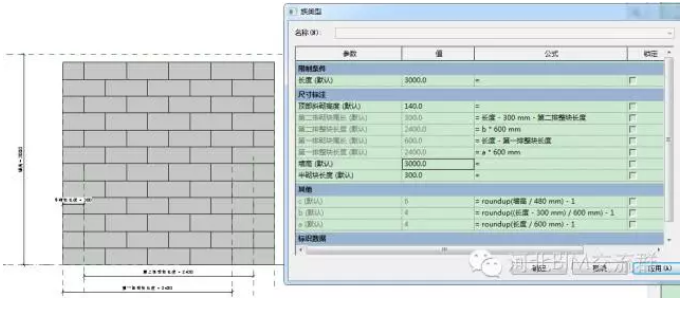

    2）绘制参照平面添加参数墙高，暂定墙高=3000mm

    同第一步向上阵列第一排与第二排（砌块-尾单独阵列），分别添加参数c编辑公式c=roundup(长度/480mm)–1

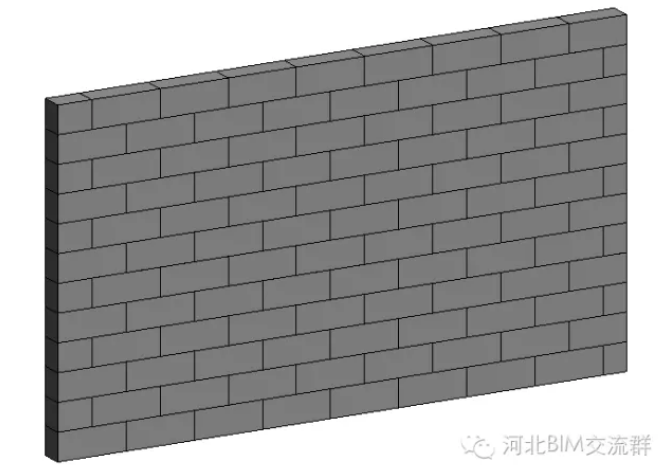

    3）将族保存为基于线的砌块墙，新建项目，载入此族，点选放置在工作平面上，根据墙长直接绘制即可，完成砌块墙模型

    注：如需统计砌块用量，可以添加共享参数，具体操作方法可自己先研究研究
