概况
为了解决幕墙revit出图但又不至于型材和螺栓等零件全部建模的情况，我们使用以下方式来处理revit幕墙模型的出图问题。
该方法的好处是：
减少了建模工作量
极大地减小了模型容量，一般电脑就能带动模型
能满足各专业配合的模型要求
能出图
该方法的弊端是:
不是真正意义上的LOD400模型
不是正向设计
具体操作说明
幕墙竖梃族分为两个组成部分："幕墙竖梃"和"公制轮廓-竖梃"，前者是基于后者轮廓的一个实体拉伸，两者的关系类似于实体与草图。轮廓族及门窗族(公制门-幕墙，公制窗-幕墙而非公制门与公制窗)可以嵌套入CAD详图或Revit详图，这里比较推荐revit详图嵌套的方式进行详图的装配。
1)确定幕墙系统
a）提取需要制作的幕墙系统标准节点图

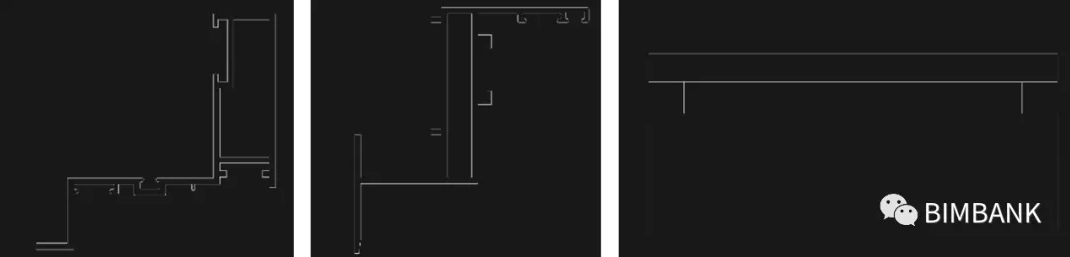

b）分别制作标准节点下各个构件的CAD详图（一般包括螺栓、隔热垫块、型材、胶条、角码，确认图层是否正确）。
2）建立Revit公制详图（零件级）

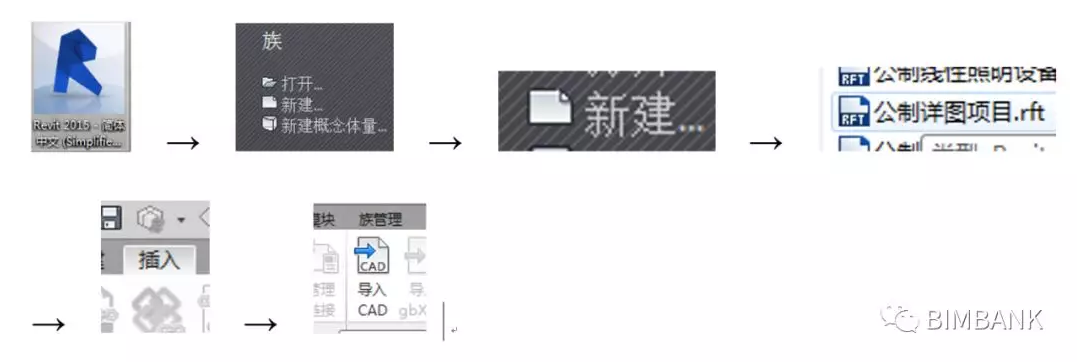

a)新建Revit公制详图项目族
b)将各个构件的CAD图形完全炸开并保存后导入Revit公制详图。
c)将导入CAD图形对齐参照平面

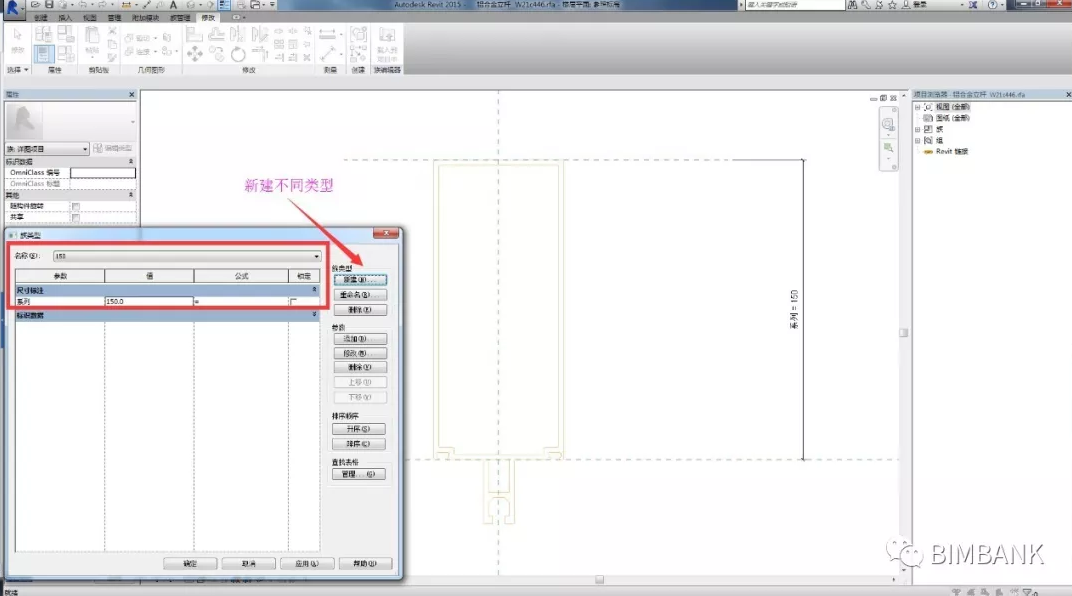

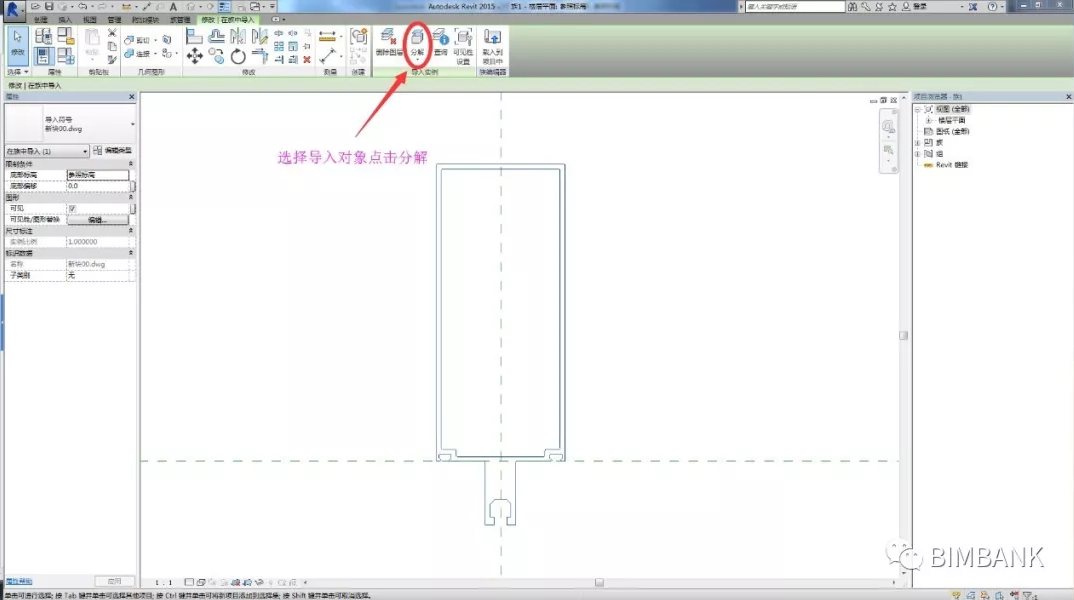

d)将图形完全分解，对象变成Revit线条（此处应根据需要对不同系列的竖梃以及隔热垫块参数化处理）
e)保存成详图文件，命名参考CAD节点的命名。
3）建立嵌套Revit公制详图（部件级）
a)新建族，样板选择"公制详图项目"
b)载入步骤一做好的Revit详图，根据CAD节点图的实际位置进行拼装和对齐，默认水平参照平面为项目中玻璃外表面（出墙面）
c)新建参照平面，作为玻璃内表面，关联对应详图构件（图例中应为立杆与依附立杆的胶条）

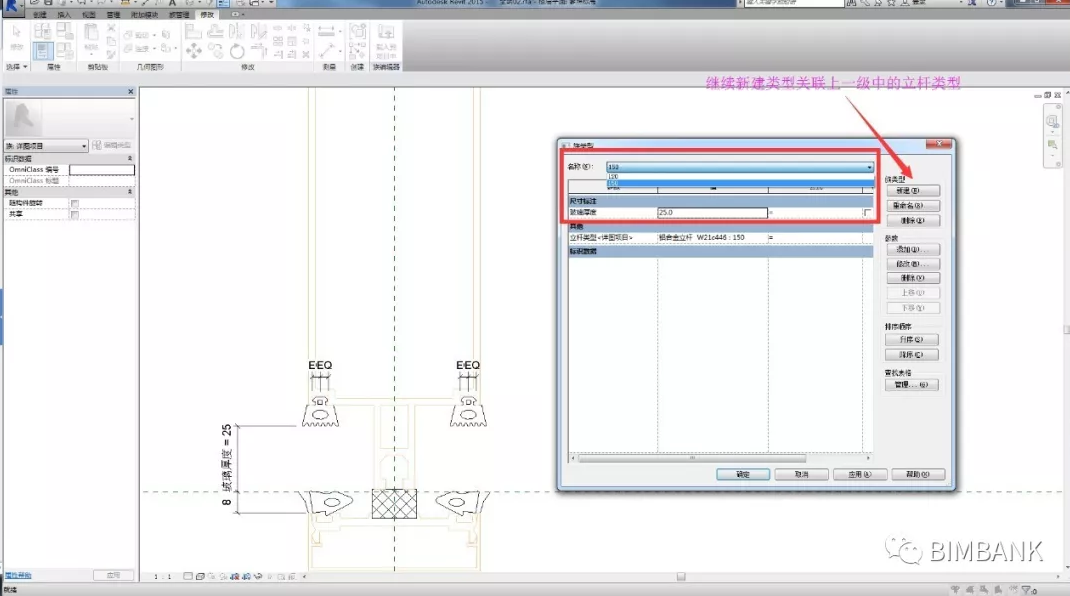

d)在水平参照平面（玻璃外表面）与新建参照平面（玻璃内表面）之间建立尺寸标注，并设定添加"玻璃厚度"参数（族类型参数）。
4)建立Revit竖挺轮廓族

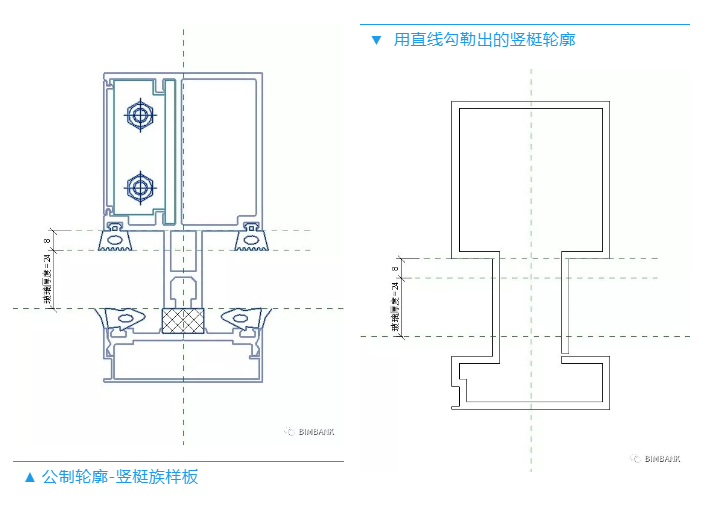

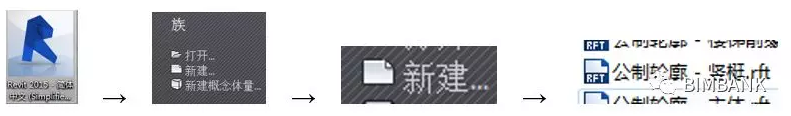

a）新建族，样板选择"公制轮廓-竖梃"，在楼层平面视图中导入步骤二中拼装和对齐好的Revit详图

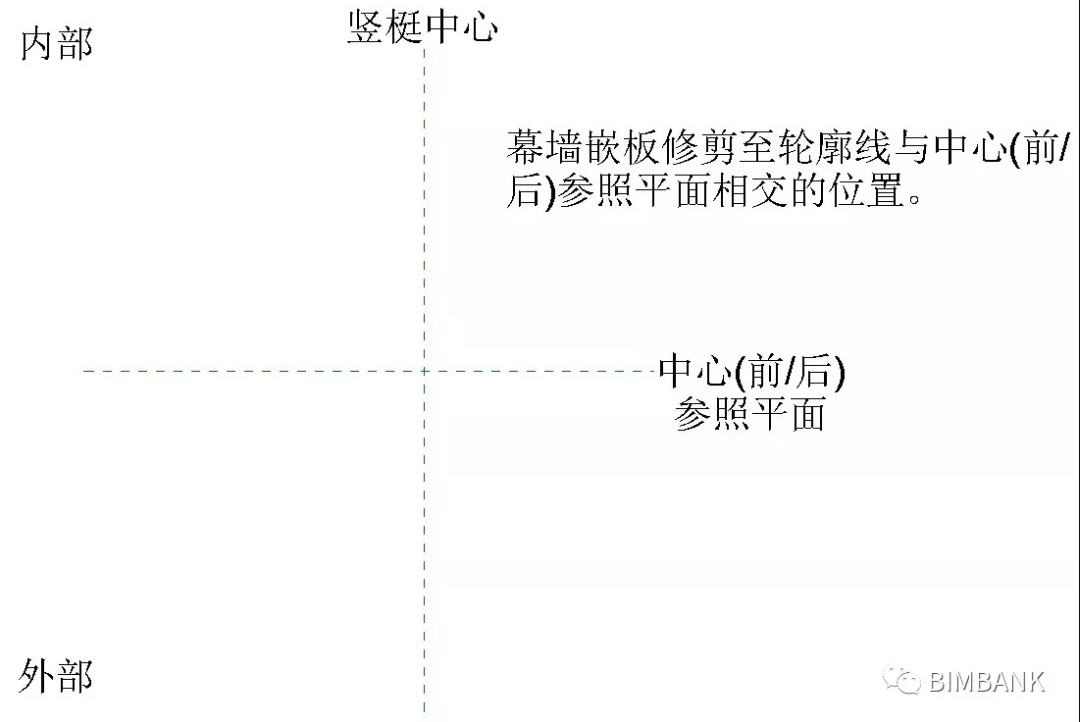

b)视图中水平参照平面关联项目中幕墙的中心平面，垂直参照平面关联的是幕墙网格中心线。将详图中幕墙型材的中心平面与垂直参照平面对齐并锁定，详图中的玻璃外表面与水平参照平面对齐并锁定。

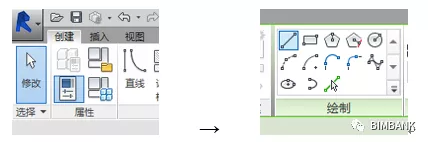

c）在创建选项卡中选择"直线"，勾勒型材的外表面，形成单个封闭图案。
d）参考详图流程，创建参照平面并添加"玻璃厚度"参数（族类型参数），将载入的revit详图中的"玻璃厚度"关联到现有的"玻璃厚度"参数（保证型材轮廓与详图能联动）。
e）保存轮廓族，命名方式："XX（系统，如：明框、隐框）幕墙OO系列（系列，如120、150）竖（横）梃轮廓"（因为此处我们做了参数化，因此在命名时我们也可以省去系列，可写成XX幕墙竖（横）梃N）。

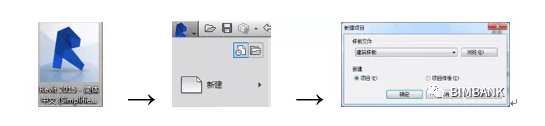

5)载入项目环境，建立幕墙系统
a）将做好的轮廓竖梃族载入到项目环境。

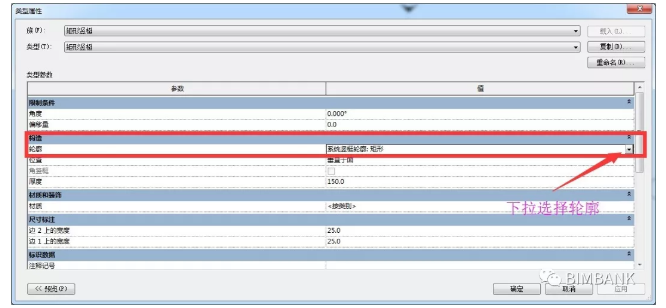

b）在项目浏览器下找到"族-幕墙竖梃-矩形竖梃"右击矩形竖梃，新建类型，在类型属性中的构造-轮廓选项中选择刚刚载入的竖梃轮廓。
c）重命名竖挺，矩形竖梃族命名方式："XX（系统，如：明框、隐框）幕墙OO系列（系列，如120、150）竖（横）梃N"

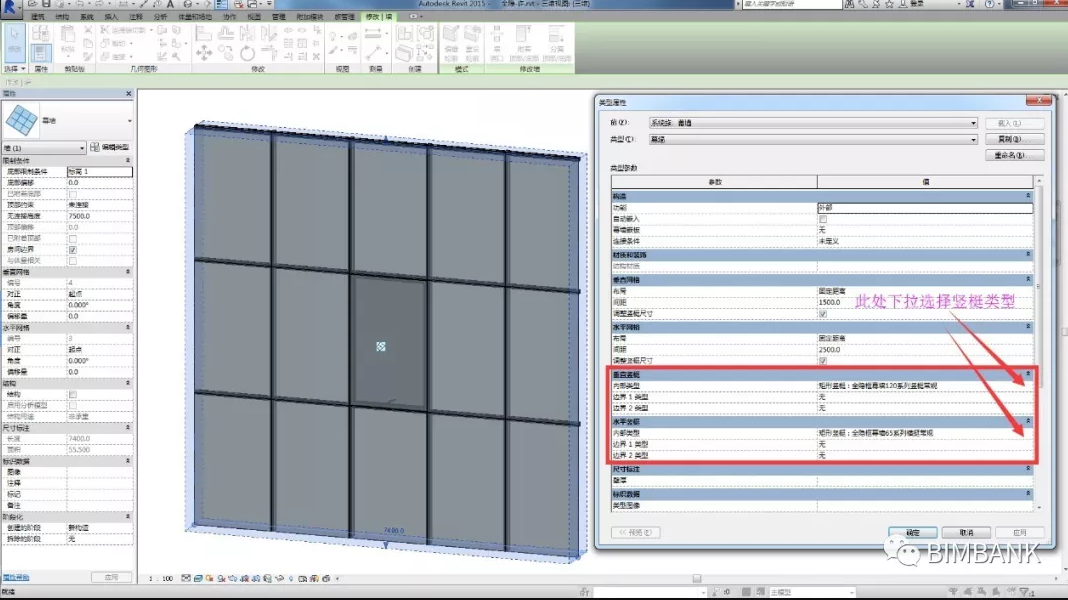

d）在项目环境中新建一个幕墙，选择幕墙，在类型属性中的垂直竖梃、水平竖梃选择相应的竖梃类型，即完成竖梃上到幕墙的全过程。
总结
此方法适用于项目必须要制作幕墙revit模型，且对出图有一定的要求，但是又不想把模型做到"奔溃"的此类情况。此方法的大前提是我们有完整的深化完成的cad图纸，一切以图纸的变化而变化模型。进而从模型上发现问题再反作用于图纸的修改等。
对于想从模型直接出具加工图的小伙伴，或者说你是非正向设计不认bim模型的话，此方法不适合你。
我们一直在思考探索的是如何提高我们的效率（设计，建模，施工等等），如何节约我们的费用（投资或成本）。只要大的方向没有变化，所有的努力只是殊途同归罢了。
希望此文章能给幕墙revit建模人员带去一点点有用的思考。
