机电的过滤器是一个很重要的存在，通过过滤器可以快速的对MEP进行查看与管理，设置一个合适的过滤器能提高我们的工作效率。可以在视图样板里设置完过滤条件再为过滤器添加颜色。

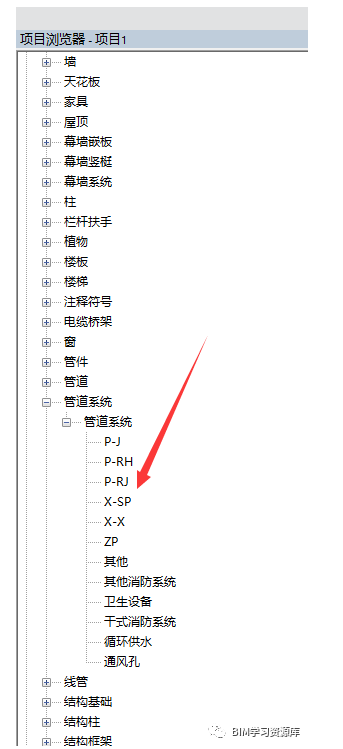

    1、首先我们要创建几个新的系统类型(根据项目来创建)，就像这样

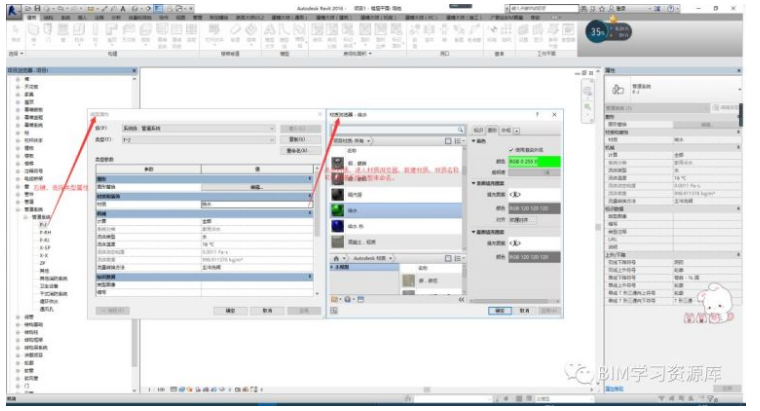

    2、接下来添加相应的材质，在“管理”选项卡下选择“材质”，进入材质浏览器中，新建材质，材质名称可以根据系统类型进行命名。

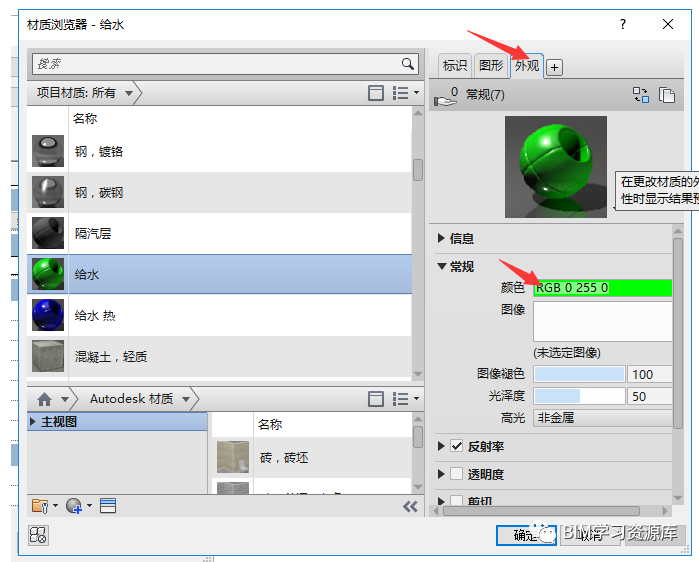

    3、添加完材质之后记得要修改颜色，颜色可以在“外观”里输入RGB值

    4、需要注意的是，每一个材质都要新建，而不是通过复制的方式去创建另一个材质。

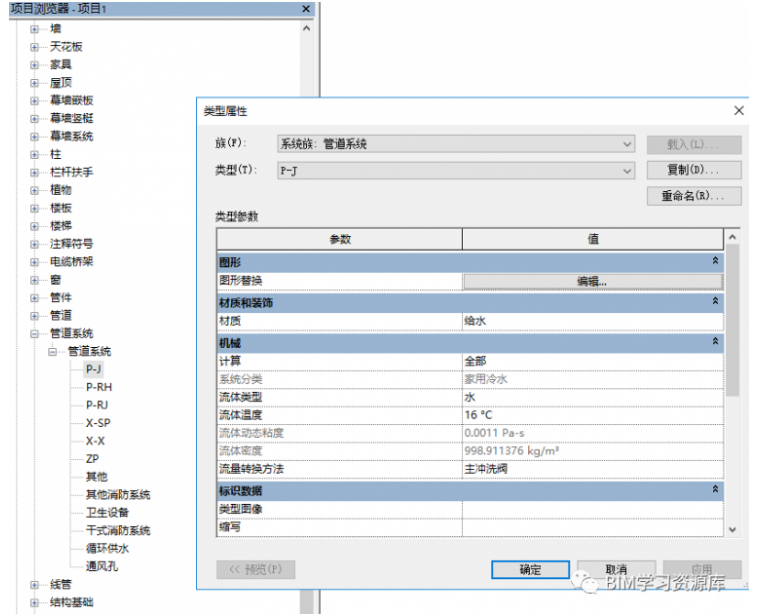

    5、材质添加完之后，在项目浏览器中找到“管道系统”，选择一个系统类型，右键进入类型属性面板

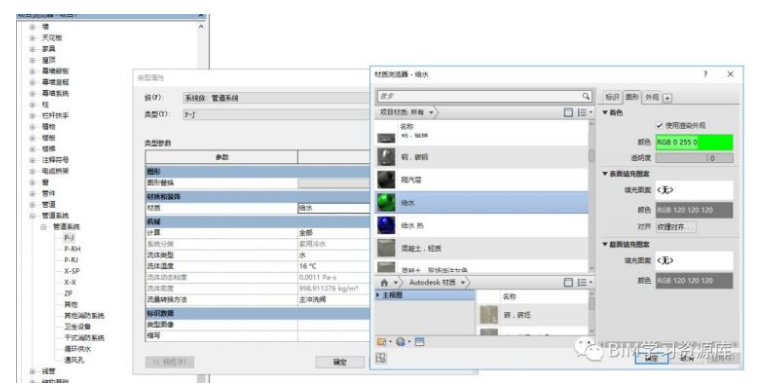

    6、添加刚才创建的给水水系统材质。

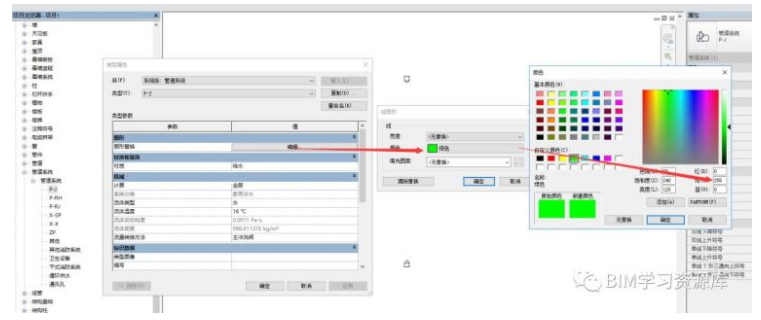

    7、最后，需要编辑“图形替换”，将线宽颜色改成和材质相同的颜色。

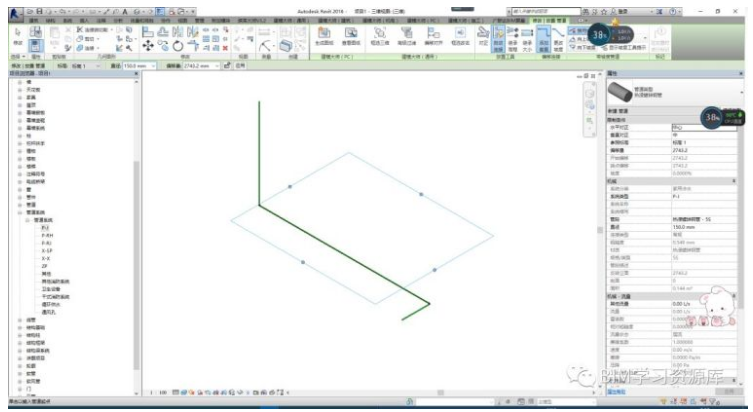

    8、效果如图：
