Revit技巧 | Revit官方教程丨明细表中的排序和成组示例

发布于:2024-09-30 10:57:10
146人 分享

请参见明细表排序和成组的示例,包括逐项列举实例、排序和总计。

以下示例显示了在“明细表属性”对话框的“排序/成组”选项卡上应用了不同设置的同一明细表。

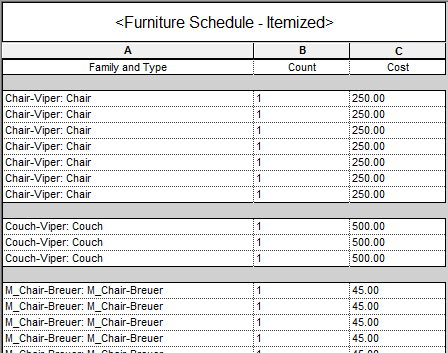

逐项列举每个实例

若要列出明细表中族和类别的每个实例,请在“明细表属性”对话框上的“排序/成组”选项卡上,使用以下设置:

  • 排序方式 = 族和类型(升序、空行)

  • 逐项列举每个实例 = 启用

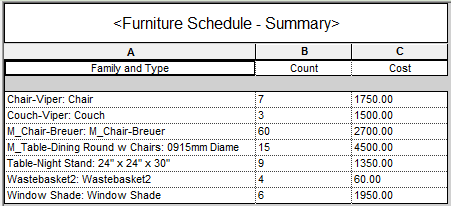

汇总明细表

若要提供明细表中族和类型的概要(避免每个项目各自成行),请在“明细表属性”对话框的“排序/成组”选项卡上,使用以下设置:

  • 排序方式 = 族和类型

  • 逐项列举每个实例 = 禁用

总计

若要在明细表底部提供总计的概要,请在“明细表属性”对话框的“排序/成组”选项卡上,使用以下设置:

  • 排序方式 = 族和类型

  • 总计 = 启用(标题、合计和总数)

  • 逐项列举每个实例 = 禁用
