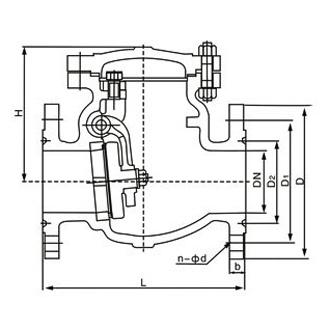

本文主要介绍了如何绘制CAD旋启式止回阀图例。旋启式止回阀是一种常用的阀门类型，它能够防止流体倒流，起到保护管道和设备的作用。绘制CAD图例可以帮助工程师和设计师更好地理解和使用该阀门，提高工作效率。

步骤一：创建图层

在绘制CAD图例之前，我们首先需要创建一个新的图层。图层的创建可以通过点击CAD软件界面上的“图层管理器”按钮实现。在图层管理器中，我们可以添加新的图层，将图层命名为“阀门”，并设置图层的颜色和线型等属性。

步骤二：绘制阀门外形

在创建图层之后，我们可以开始绘制阀门外形。根据旋启式止回阀的实际尺寸，选择适当的绘图比例。在CAD软件中，我们可以使用线段、圆弧、矩形等基本绘图命令来绘制阀门的外形。根据实际需要，可以使用不同的颜色和线型将阀门的不同部分进行区分。

步骤三：绘制阀盖和阀瓣

在绘制阀门外形之后，我们可以开始绘制阀盖和阀瓣。阀盖是阀门的上部覆盖物，起到保护阀门内部机械零件的作用。阀瓣是阀门内部的关键部件，它能够根据流体的流向进行旋转，实现止回功能。在CAD软件中，可以使用圆弧、多边形等命令来绘制阀盖和阀瓣的形状。

步骤四：标注尺寸和文字说明

在绘制阀门外形、阀盖和阀瓣之后，我们需要对图例进行标注尺寸和文字说明。标注尺寸可以使用CAD软件中的标注命令实现，我们可以选择标注的类型和位置。文字说明可以使用CAD软件中的文本命令来添加，我们可以选择文字的字体、大小和颜色等属性。

步骤五：添加符号和箭头

最后，我们可以在图例中添加特定的符号和箭头，以表示阀门的特性和功能。例如，可以使用箭头表示流体的流向，使用特定的符号表示阀门的开启和关闭状态。在CAD软件中，可以使用图形命令和符号库来添加符号和箭头。

通过以上步骤，我们可以完成CAD旋启式止回阀图例的绘制。绘制CAD图例可以帮助我们更好地理解和使用阀门，提高工作效率。同时，通过使用CAD软件，我们可以轻松地修改和更新图例，以满足不同的需求和要求。
