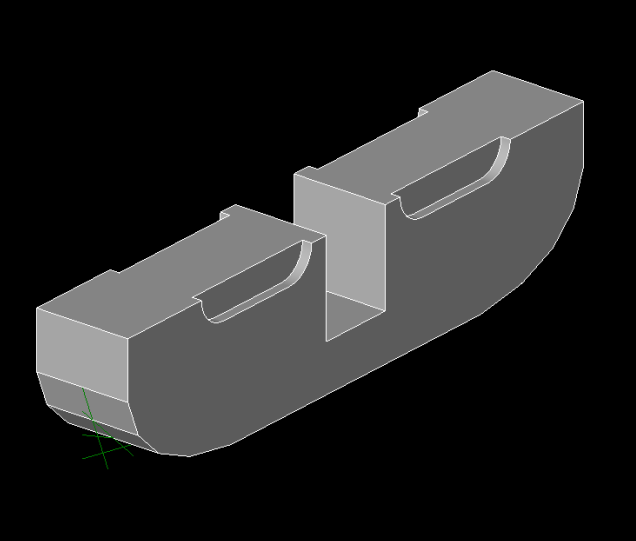

首先，我们不得不提到《营造法式》当中的材份制。《营造法式》当中强调，古今营造皆以材为祖，材分8等，1材=15份，1材厚=10份=1斗口，如下图，不管是单材的泥道栱、瓜子栱，还是足材的华栱，以及栌斗和各类小斗，其尺度都是受基本长度单位“份”的驱动。

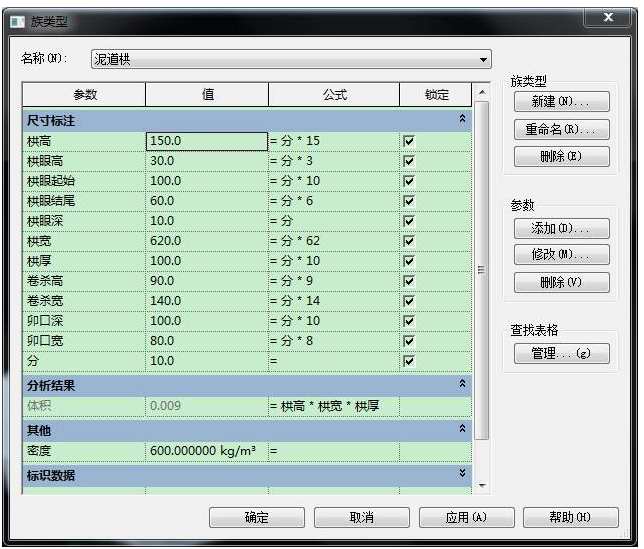

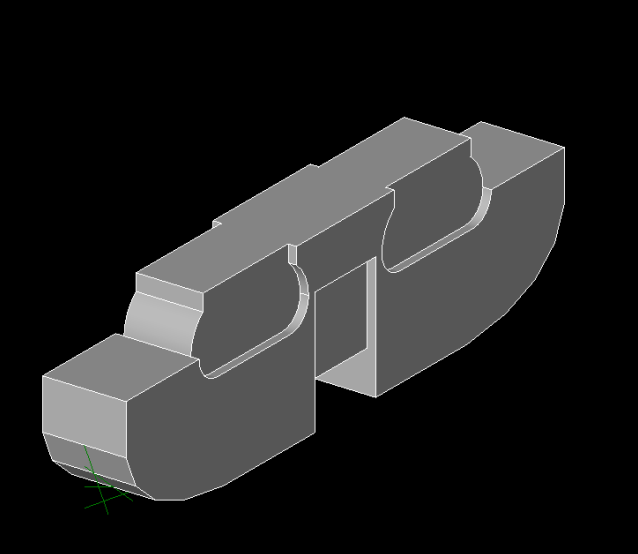

    下面的参数表显示了一个泥道栱受长度基本单位“份”驱动的情况，此处1份=10mm，意味着1材=150mm，那么泥道栱的所有关键尺寸就因此而确定了。

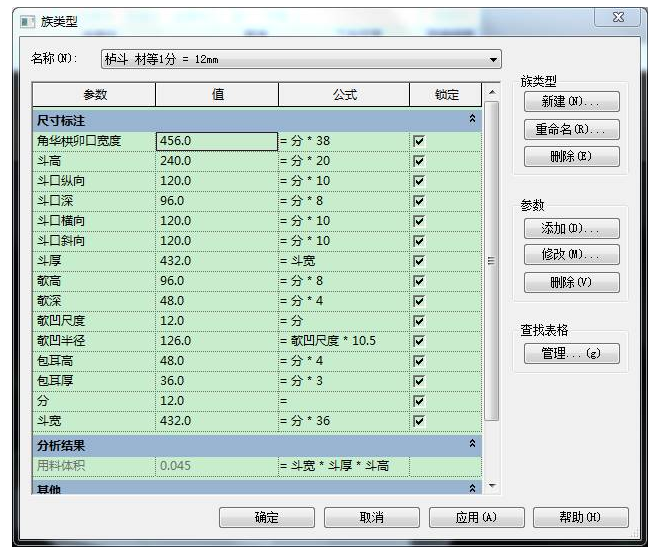

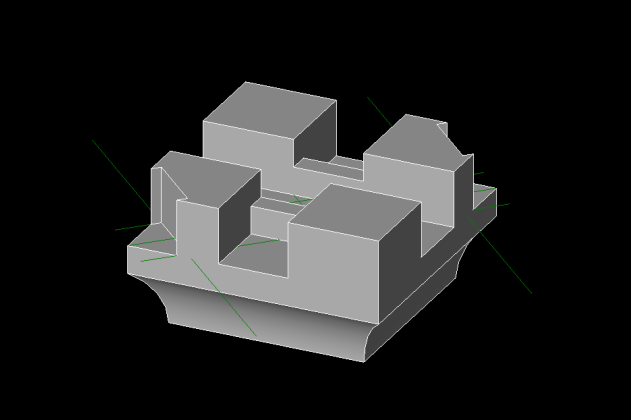

    再比如下图所演示的栌斗的参数表。此处1份=12mm，那么1材=15份=180mm，那么所有其他尺寸如斗口、欹、包耳等尺寸都以此类推。

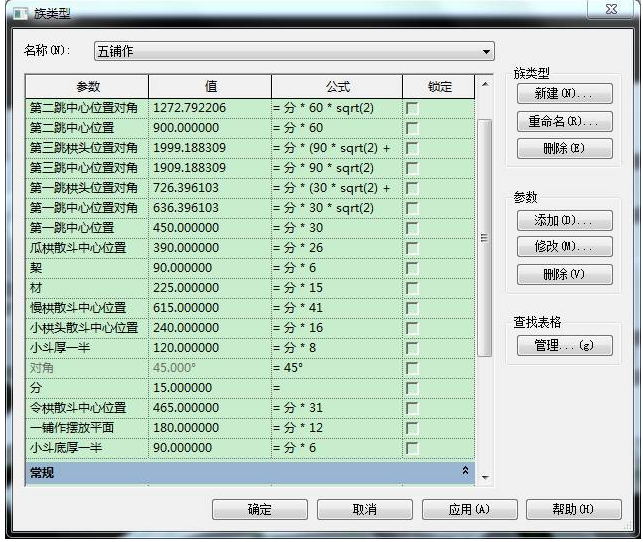

    我们再把参数化的概念继续扩大到一个完整的铺作（1朵斗栱）。下面展示了一个转角五铺作的参数表，我们可以发现，表格当中依然是以“份”作为驱动古建筑构件尺寸的基本单位。

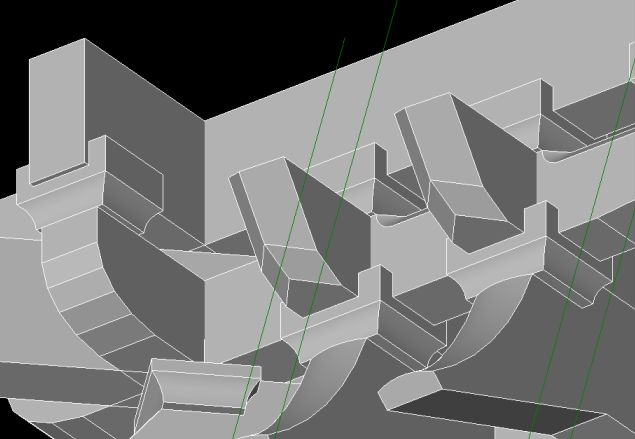

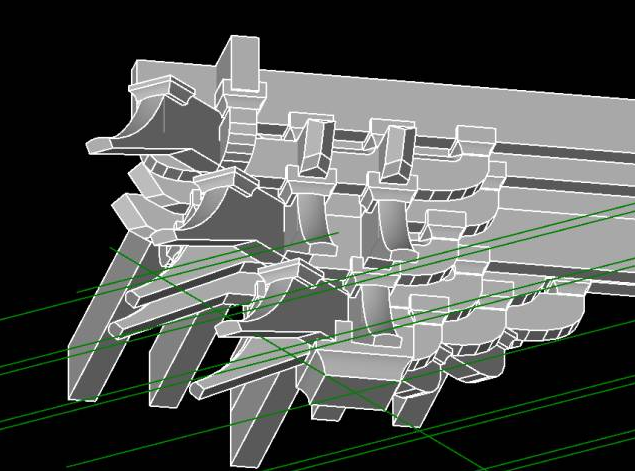

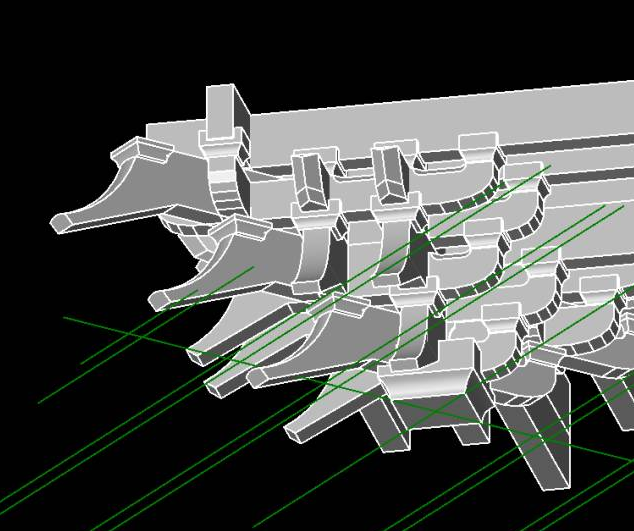

    下图的转角铺作基本造型就是受材份制的基本单位“份”驱动的。

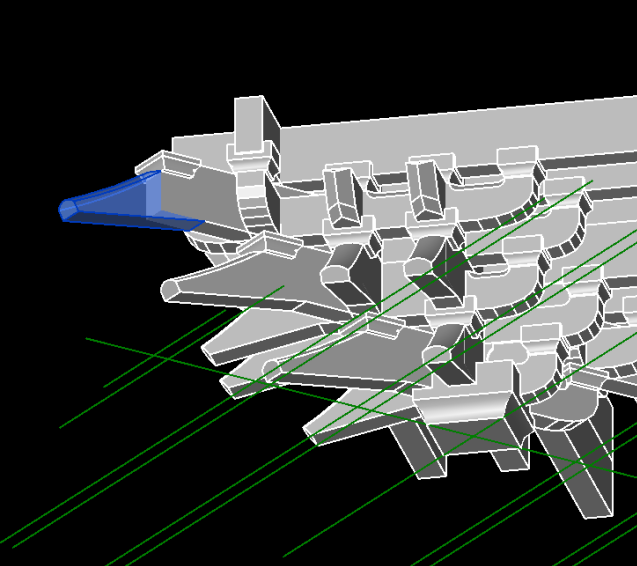

    当然，古建筑构件尺度除了受材份制的基本原则控制的同时，一些反映建筑风格的局部构件特征则需要另行处理。比如下图中的昂嘴造型，就必须使用其他参数对其造型进行调整。

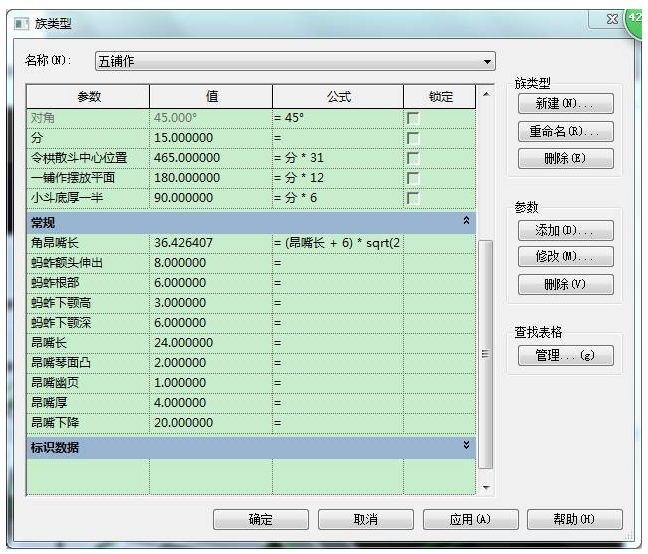

    下面的参数表展示了产生蚂蚱头和昂嘴造型的几个主要参数。虽然这几个参数脱离于斗栱铺作的整体造型，但是他们依然是以“分”作为基本单位。比如昂嘴长=24，其表达的含义是24份。而1份在此表中显示为15mm，那么实际昂嘴长就是24*15mm=360mm。

    下面三张图演示了参数改变所产生的昂嘴造型的变化。

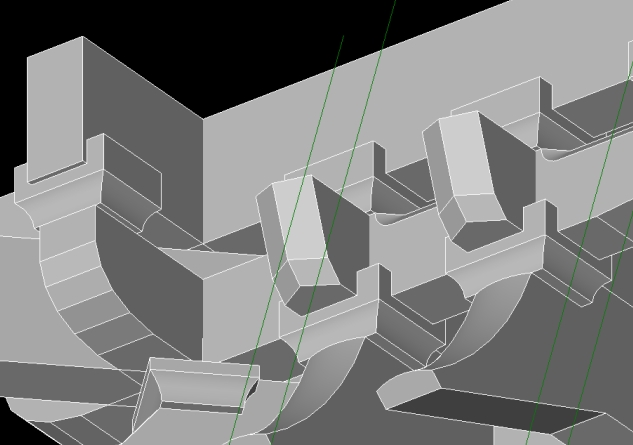

    同样，蚂蚱头的造型也可以利用参数进行调整，如下面两张图所演示。

    古建筑起翘的翼角恐怕是古建筑当中除了斗栱之外最神秘、最让人神往的部位了。古人云“如鸟斯革如翚斯飞”就是形容建筑的转角犹如展翅的鸟翼一般。

    那么将BIM的参数化设计应用于古建筑的翼角，又将是怎么样的效果呢？

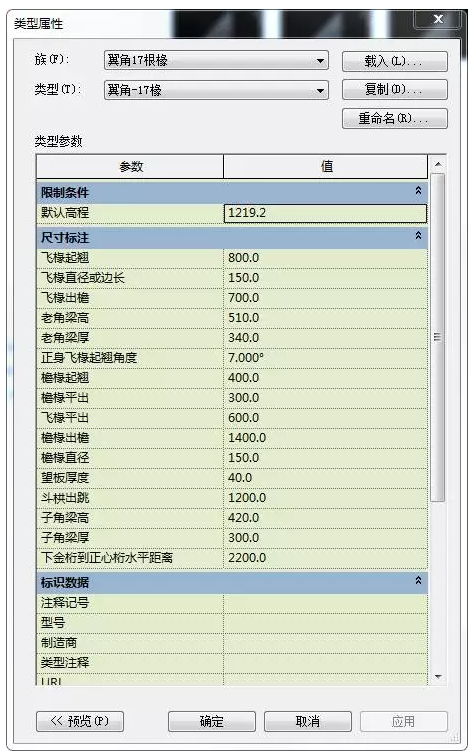

    其实古建筑的翼角椽以及翼角飞椽的分布排列是非常有规律的，也是完全可以利用精确的数学模型进行描述。而对于古建筑设计师来讲，他们所关心的无非就是下面的表格中罗列的一些主要参数，比如出檐、平出、起翘、最外一个步架距离等等。

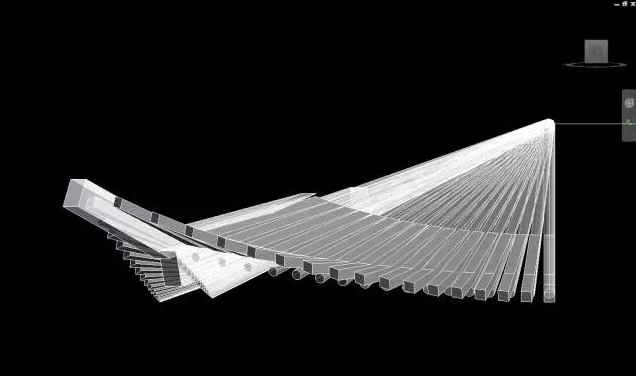

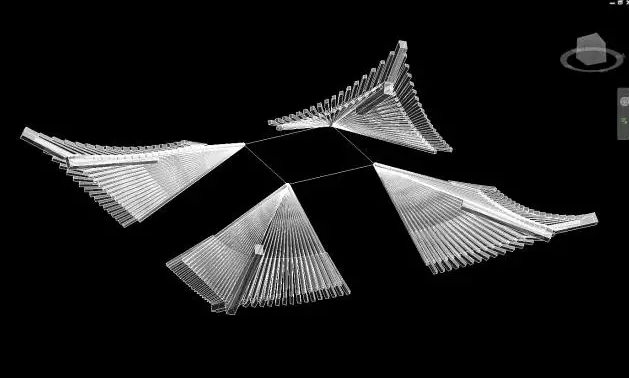

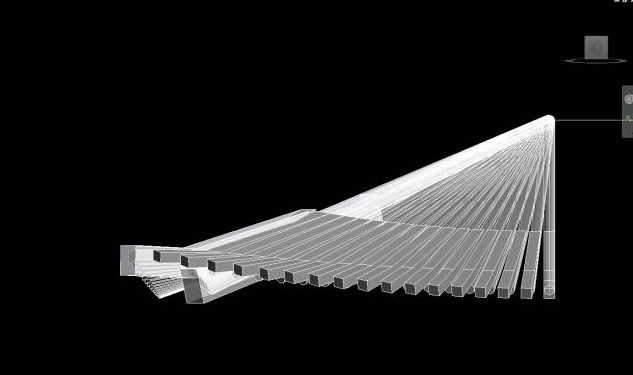

    1.翼角椽和翼角飞椽平出的变化所产生的不同造型

    上图：翼角飞椽平出450mm，翼角椽平出300mm

    下图：翼角飞椽平出900mm，翼角椽平出600mm

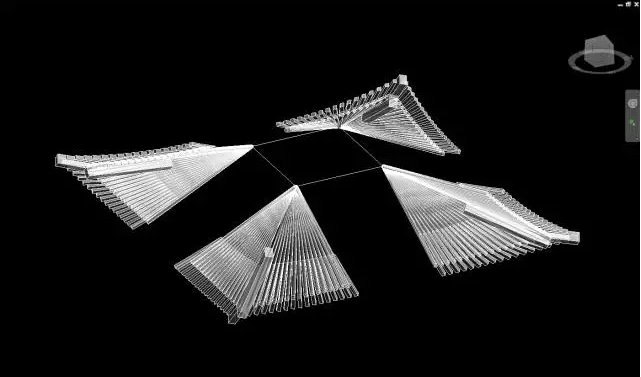

    2.起翘和平出综合调整产生的不同造型

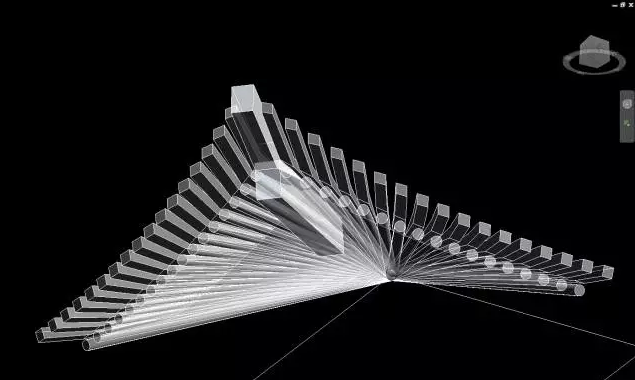

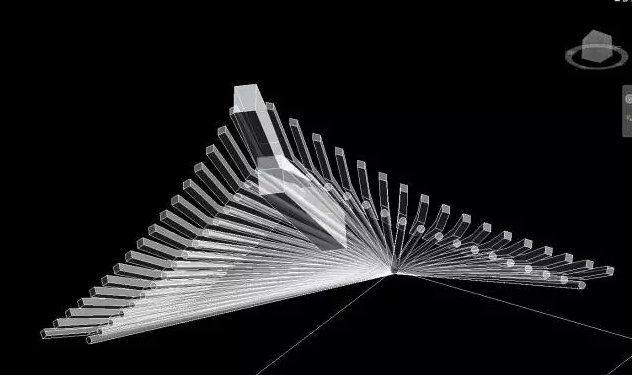

    上图（2张，立面和轴测）：翼角飞椽起翘600mm，平出450mm，翼角椽起翘300mm，平出300mm

    下图（2张，立面和轴测）：翼角飞椽起翘1600mm，平出600mm，翼角椽起翘1600mm，平出600mm

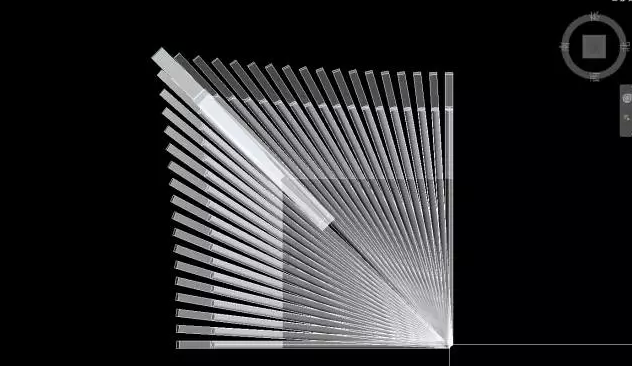

    3.椽经大小的调节所产生的不同效果

    上图：椽经100mm

    下图：椽经150mm

    4.翼角椽（飞椽）个数的调整

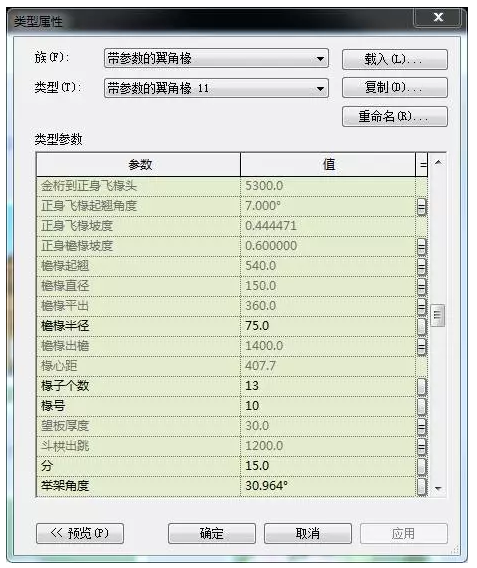

    对于不同级别和尺度的建筑，再加上最后一个步架的大小、斗栱出挑数的影响，翼角椽的个数是经常变化的。对于如何处理不同的翼角椽数量，在单个翼角椽模型当中加入了2个参数：“椽子个数”和“椽号”。如下图所示。

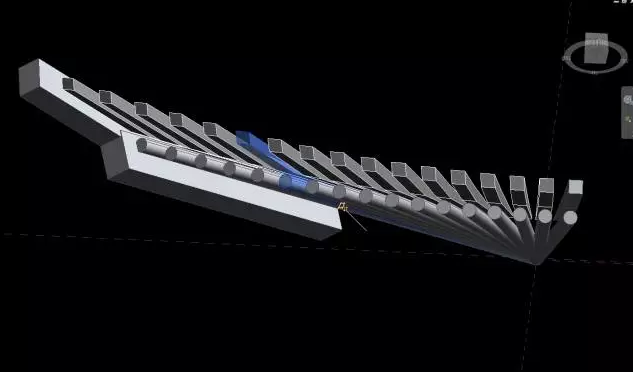

    在翼角的嵌套族当中，选择一个翼角椽将会如下图所示。

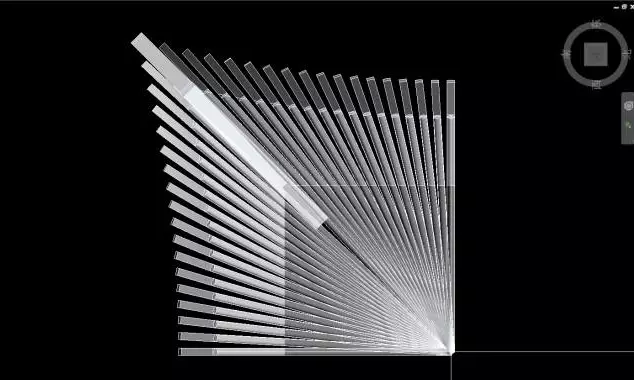

    那么如何修改翼角椽的个数呢？古建筑的翼角椽（飞椽）一般不会超过17根。那么，我先制作一个拥有17根翼角椽（飞椽）的翼角族，将其备份之后，删除转角处多余的椽子（也就是椽子编号超过修改后的椽子总个数的椽子），再修改每一根翼角椽的“椽子个数”，那么每一根翼角椽的空间位置就会根据新的总个数进行调整。

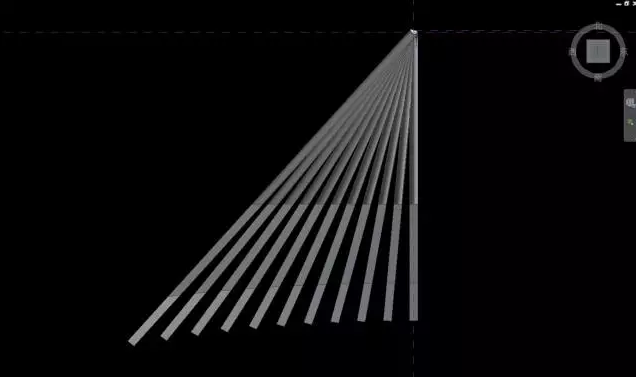

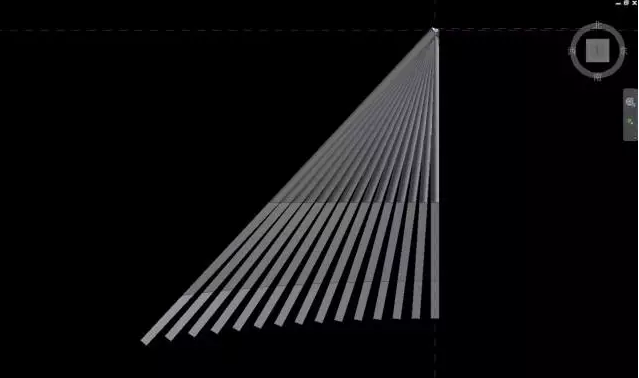

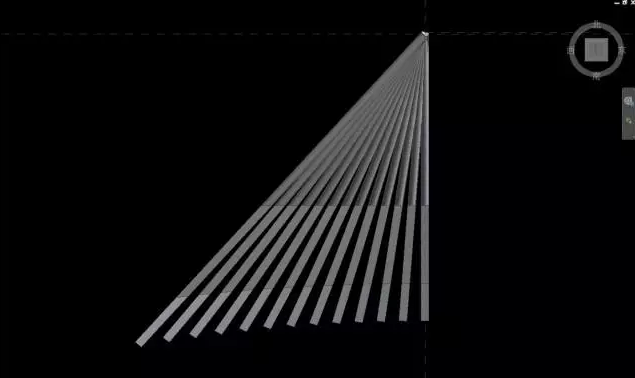

    下面3张图就是不同椽子个数之下的效果
