Revit技巧 | Revit变径弯头如何制作?Revit变径弯头管道标准管径如何制作?

发布于:2024-09-30 10:57:13
96人 分享

    在安装工程中管道和线管的尺寸相对来说要复杂一些,一般都需要根据对应材质表的公称直径来加工,这点在Revit中也是相同的。

    今天,我们就在前篇风管族的基础上分享一下:管道标准管径的变径弯头如何制作?

    1.修改类别和类型参数

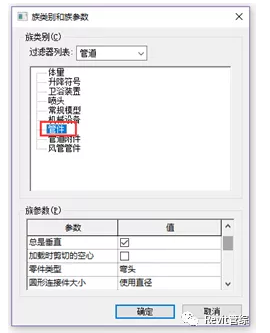

    打开制作的风管弯头族,将类别改为“管件”,保证零件类型为弯头,使用直径:

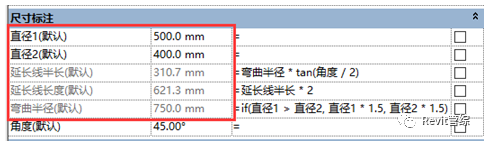

    由于风管用的风管尺寸,无法修改改为管道尺寸,因此需要全部删除并重建:


    注意:如果尺寸设置为公共的长度,管件的单位则会受项目单位中公共规程中的长度单位设置的影响了。

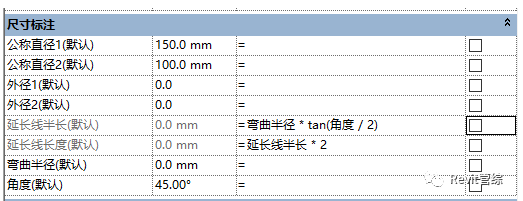

    接下来我们依次设置类型参数,原理请参照前篇的内容:

    1)添加7个管道尺寸实例参数,公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径;

    2)公称直径1和公称直径2设置两个不同大小的默认参数;

    3)延长线半长公式设置为:弯曲半径*tan(角度/2);

    4)延长线长度公式设置为:延长线半长*2;


    2.查表设置

    接下来就到了管道管件和风管管件区别最大的地方,查表环节了。


    导入和管道对应材质的弯头尺寸表:


    我们可以新建一个Revit中文的机械样板项目,打开其中的弯头族,然后将Elbow–Generic(Generic即公制)的CSV表格导出,再导入到我们的族中使用。

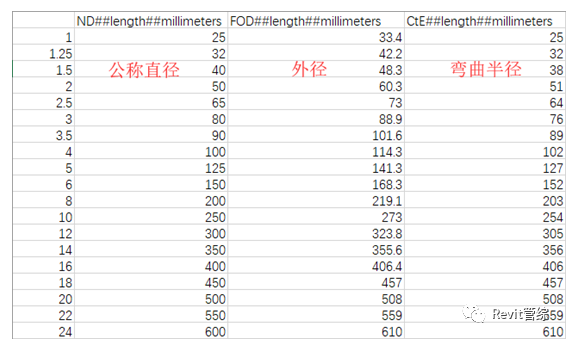

    表格中各列的意义如下:

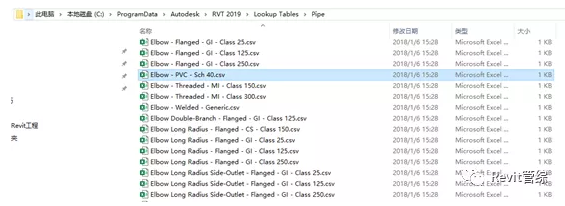

    Revit安装时已经自带了很多管道和线管的尺寸表,路径如下:C:ProgramDataAutodeskRVT2019LookupTablesPipe

    注意:将RVT2019改成对应的Revit版本号。

    所有带Elbow的尺寸表都是弯头,但大多为英制的不能使用。

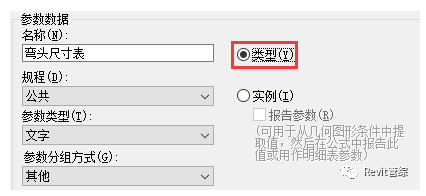

    新建文字类型参数“弯头尺寸表”:


    将值设为刚才我们导入的表格名称,如:Elbow-Generic:

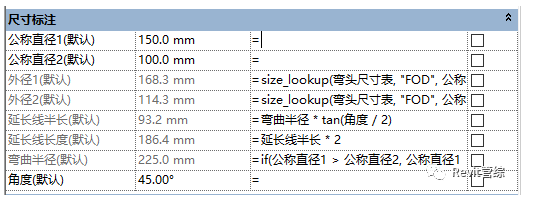

    外径1公式设为:

    size_lookup(弯头尺寸表,"FOD",公称直径1+10.4mm,公称直径1);

    外径2公式设为:

    size_lookup(弯头尺寸表,"FOD",公称直径2+10.4mm,公称直径2);

    弯曲半径公式设为:

    if(外径1>外径2,size_lookup(弯头尺寸表,"CtE",外径1*1.1,公称直径1),size_lookup(弯头尺寸表,"CtE",外径2*1.1,公称直径2))。


    3.参数关联

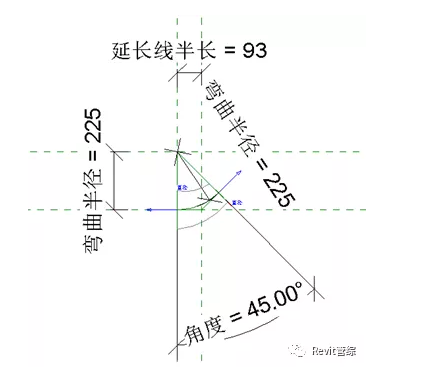

    1)首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联:

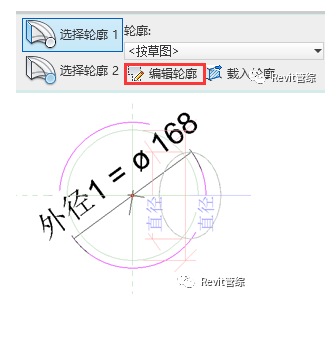

    2)再双击放样融合模型,依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联:


    3)删除原来的风管连接件,在两侧添加管道连接件,并将连接件系统分类改为管件。

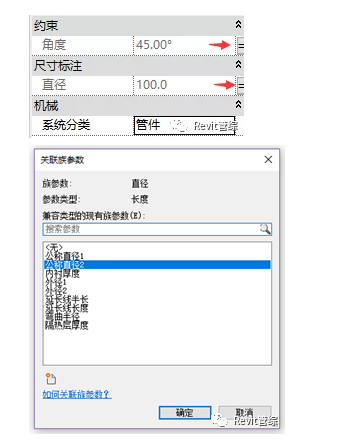

    轮廓1上的连接件直径关联“公称直径1”,角度关联“角度”;

    轮廓2上的连接件直径关联“公称直径2”,角度关联“角度”;

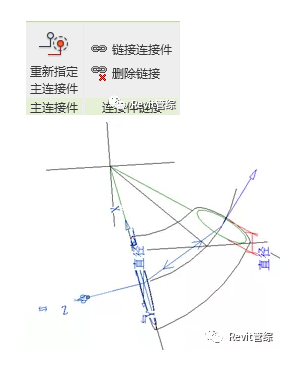

    4)最后再将两个连接件链接起来就完成了。
