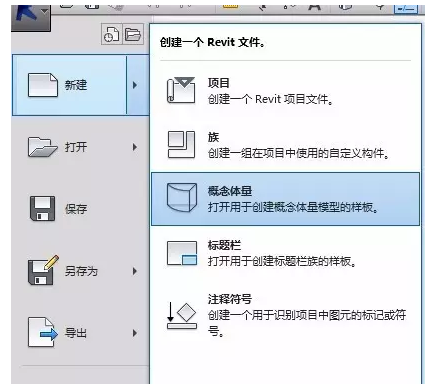

1.新建概念体量族，如图1

    图1新建体量族

    2.创建任意形状或任意面，同Tab键选取某个面，如图2

    图2选中体量的面

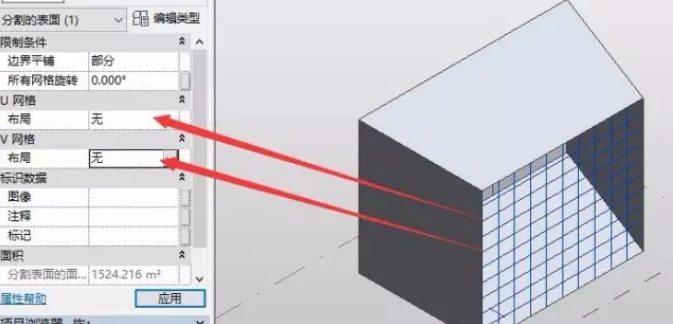

    3.选择功能区“修改>分割表面”命令，对选中的面进行分割，如图3，设置其UV网格布局为无，如图4

    图3分割表面

    图4取消UV网格

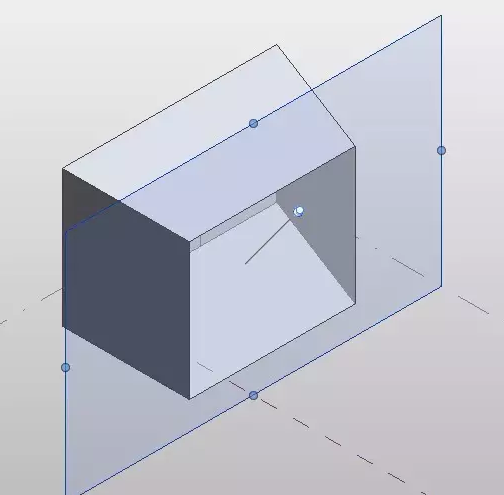

    4.将如图5所以的立面设置为工作平面

    图5设置工作平面

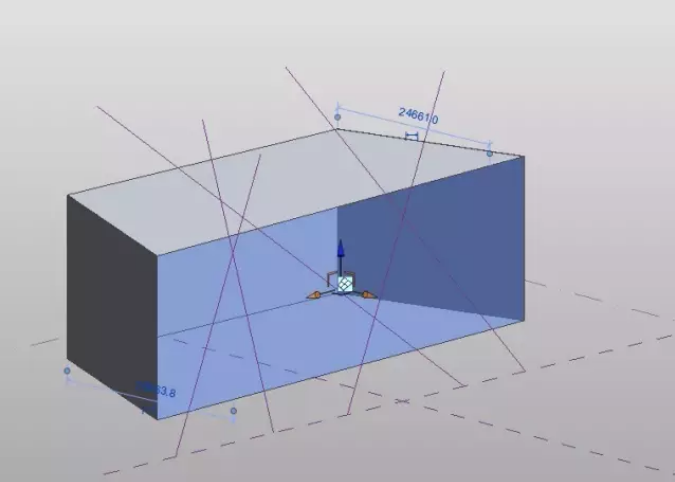

    5.在设置的工作平面上绘制任意分割的直线，如图6

    图6绘制参照线

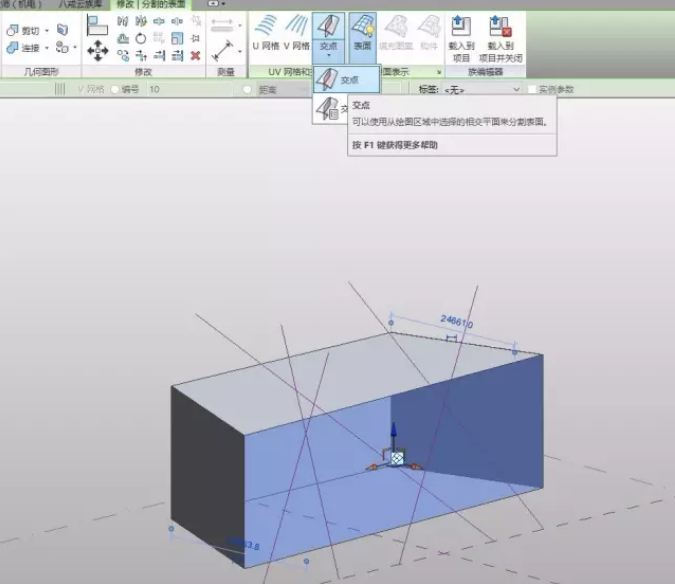

    6.再次选中要分割的面，点击功能区“修改>交点>交点”命令，如图7，全选所画直线，点击“完成”按钮，该表面就被任意分割成面的任意分割

    图7创建交点

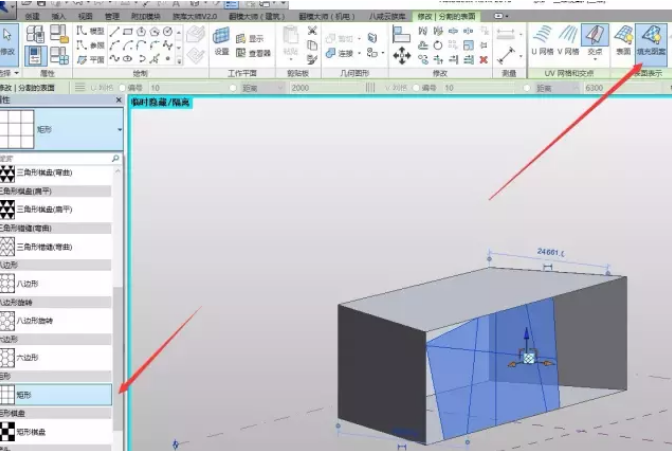

    7.对于分割好的表面，可以通过选择幕墙填充图案填充表面，如图8，或是载入自适应嵌板族来填充表面

    图8幕墙填充图案
