    今天以Revit工具为例，尝试创建承插式脚手架的族模型。

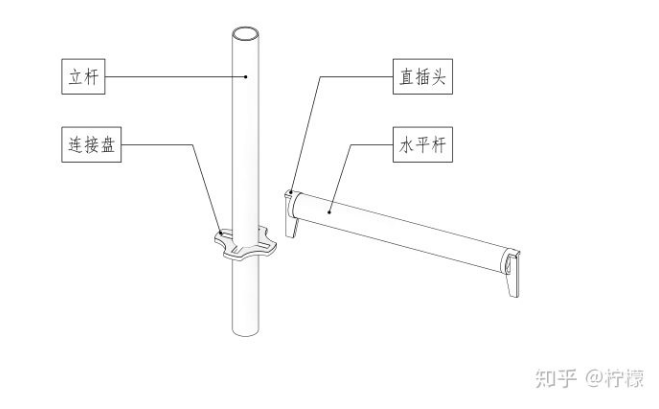

    在我司的几个项目现场，承插式脚手架用的较多，首先，我们参考规范T/CCIAT0003-2019中国建筑业协会团体标准《建筑承插型轮扣式模板支架安全技术规程》中承插式脚手架轮扣节点是由焊接于立杆的轮扣盘、水平杆的端插头和插销组成（下图）。

    1、首先创建立杆和连接盘，这个时候，你需要考虑是否需要做参数化，笔者在这里选择了参数化，然后我们再将这两个构件拆解，先创建最简单的立杆。

    2、新建族-常规模型-创建-拉伸-圆形

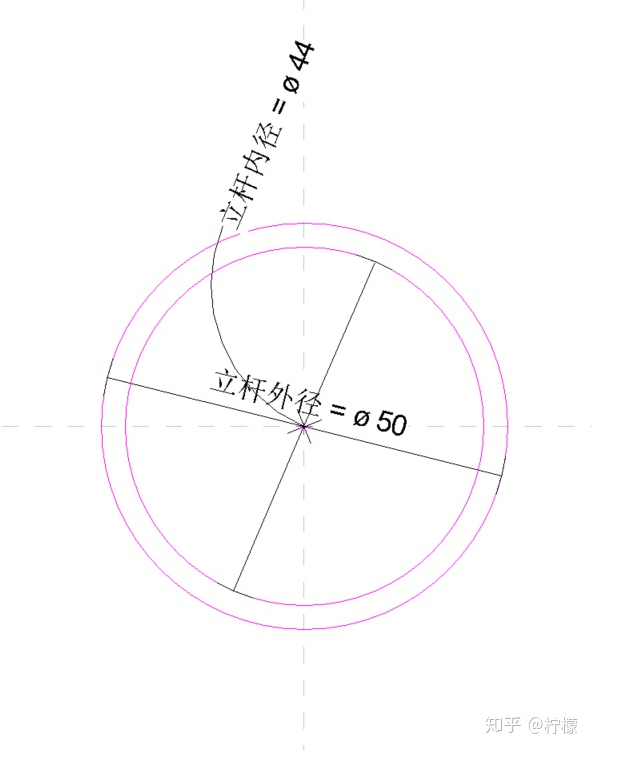

    3、在这里我们需要创建两个圆，才能达到我们需要的效果，并打开“圆中心标记可见”选项，将圆中心锁定在参照平面上，并创建两个参数“立杆外径”和“立杆内径”。最后点击完成。

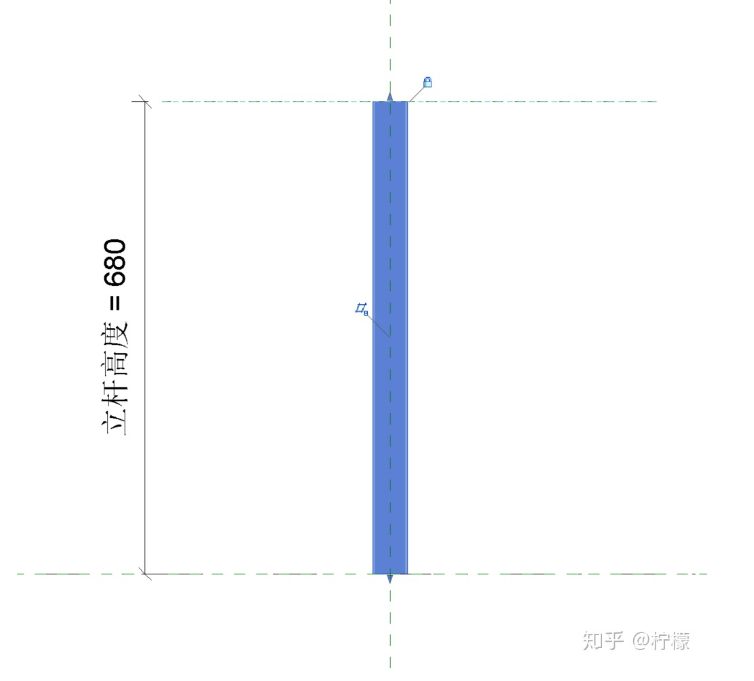

    4、然后回到前立面视图中，可以先做一条参照平面，并给一个高度参数“立杆高度”，将立杆模型拉伸至参照平面与之对齐并锁定。

    5、单击“族类型”选项卡，新建参数“立杆壁厚”，让其与立杆外径和立杆内径有所关联。

    接下来创建连接盘。

    6、新建族-常规模型。接下来不要急着去拉伸，我们首先研究一下连接盘的结构，它与立杆是什么关系？

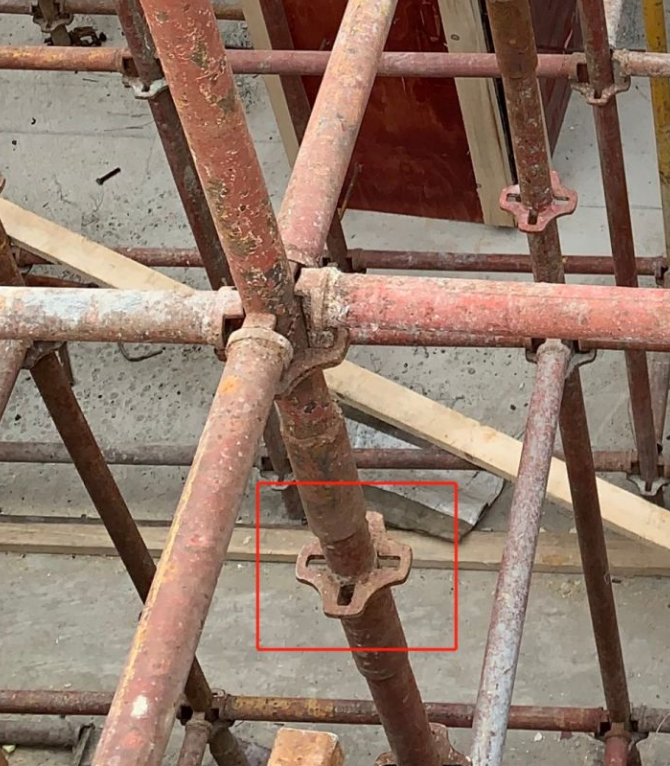

    可以从照片中看出连接盘与立杆是紧密焊接的，因此连接盘的中心一定立杆。

    7、将立杆先载入连接盘族模型中作为参考，连接盘的外轮廓是正方形，这是我们可以绘制

    四条参照平面来确定连接盘的宽度，然后单击创建-拉伸命令。

    8、然后回到前立面视图中确定连接盘的厚度并创建其参数。

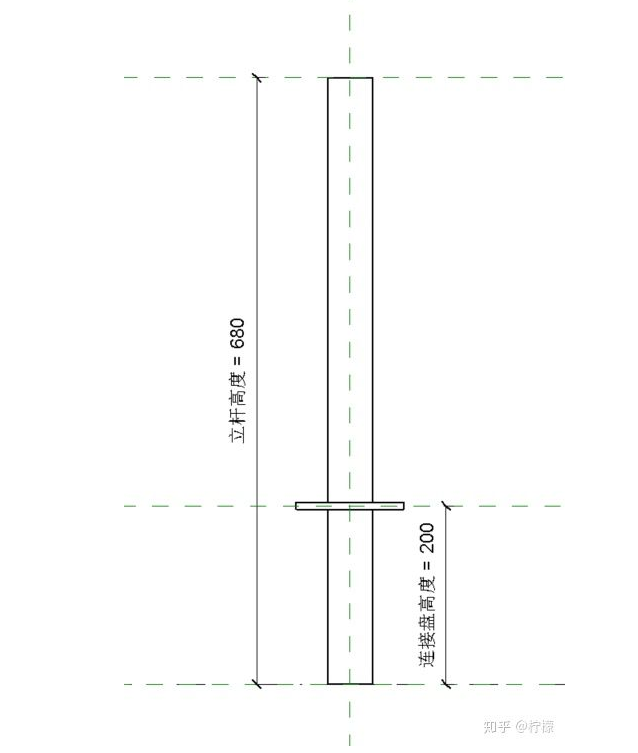

    9、将连接盘族载入至立杆族模型中，并创建连接盘高度参数，将连接盘的中心与连接盘高度锁定，保存文件名为“立杆+连接盘”。

    接着创建水平杆+端插头。

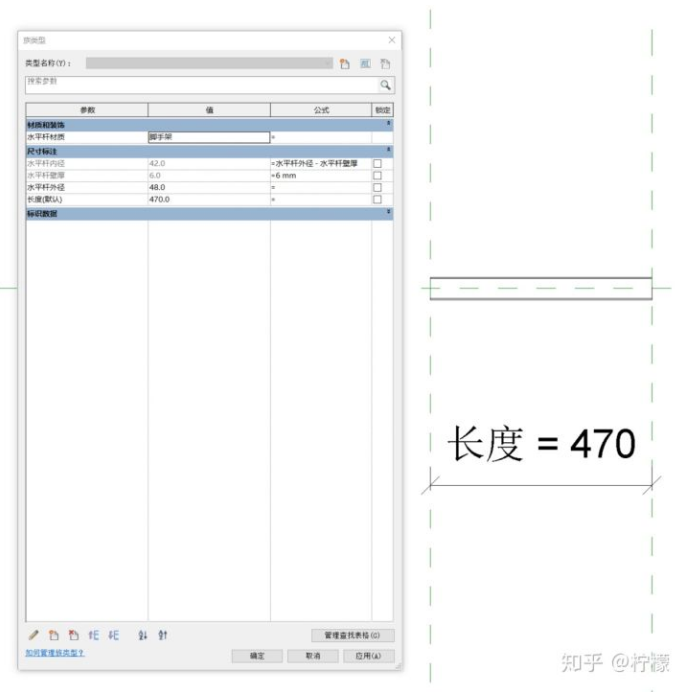

    10、根据前面创建的立杆，同理创建水平杆，将立杆的高度参数改为水平杆的长度参数即可。

    11、最后创建端插头，新建族-常规模型。老规矩还是先研究一下端插头的结构，它与水平杆的关系。

    12、首先端插头有两部分组成，一个是跟水平杆连接的圆盘，另一个是跟圆盘连接的插头

    13、先进入到到左视图创建圆盘，原理跟创建水平杆类似，不赘述。

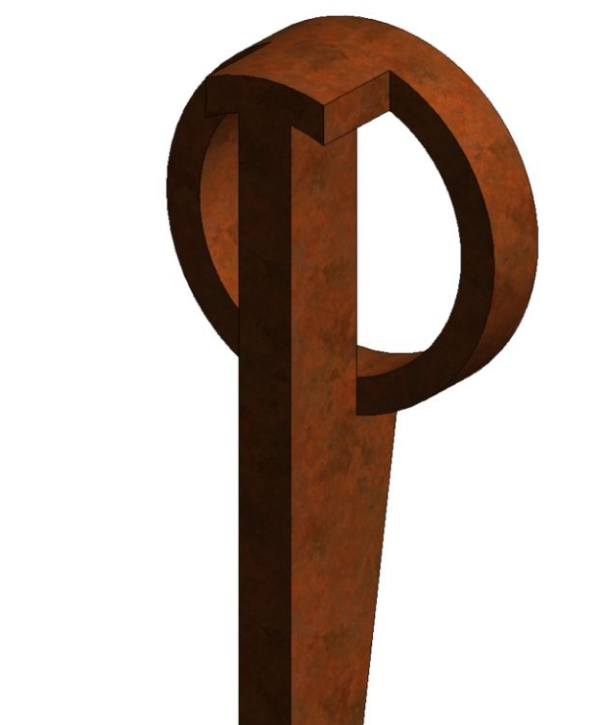

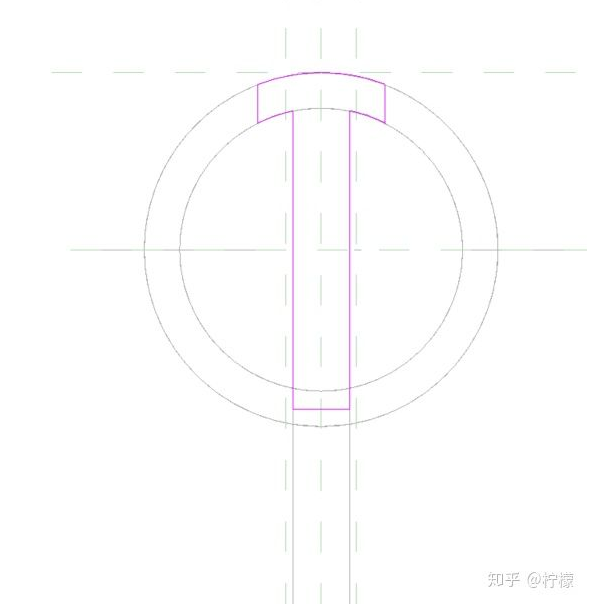

    14、然后创建于圆盘连接的插头，还是在左视图中创建。

    15、接着去到前立面视图完善插头的下半部分即可。

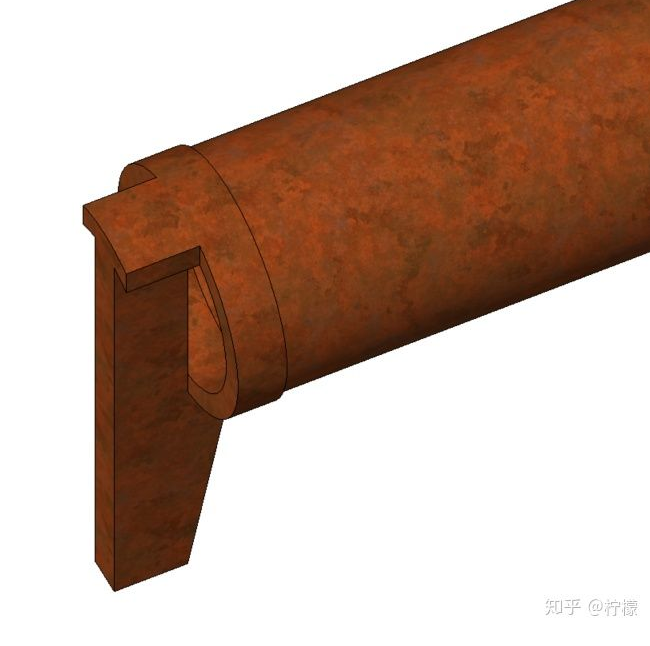

    16、然后将端插头载入至水平杆族中形成一个整体。

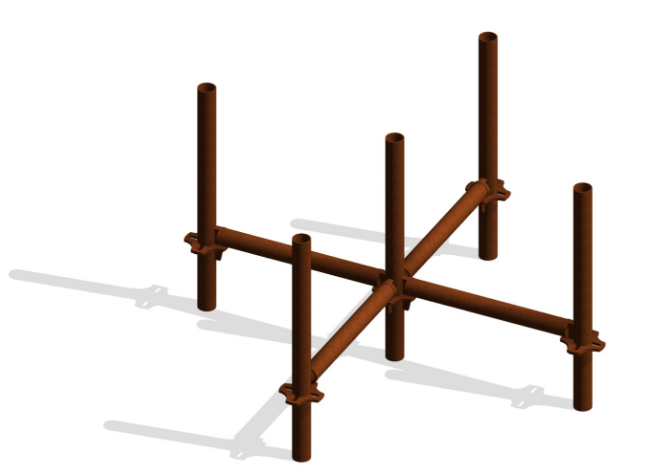

    最后将两个构件载入是项目文件中测试。最终效果如下

    完
