CAD教程 | CAD将两条线合并为一条线

发布于:2024-09-30 11:51:42
91人 分享

本文将介绍如何使用CAD软件将两条线合并为一条线。在CAD设计中,经常会遇到需要将多个线段合并为一个线段的情况。这种操作既可以简化设计,也可以减少文件大小,提高绘图的效率。

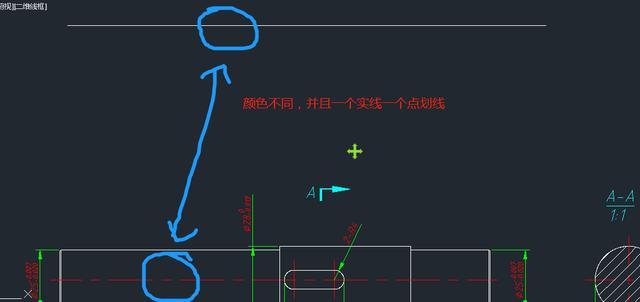

CAD将两条线合并为一条线 - BIM,Reivt中文网

步骤一:选择需要合并的线段

在CAD软件中,选择需要合并的两条线段。可以使用鼠标点击每条线段,也可以使用选择工具框选两条线段。选中的线段会被高亮显示。

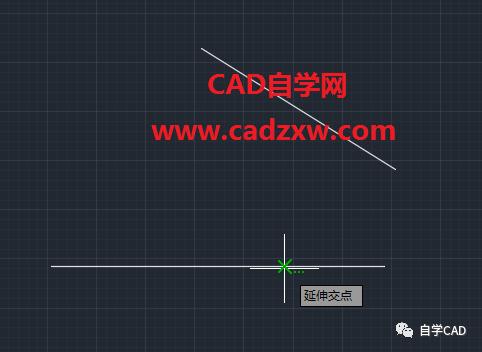

CAD将两条线合并为一条线 - BIM,Reivt中文网

步骤二:使用“合并”命令

在CAD软件的命令窗口或菜单栏中,找到“合并”命令。这个命令通常可以在编辑或修改菜单中找到。点击“合并”命令后,CAD软件将自动将选中的线段进行合并。

步骤三:设置合并的选项

在合并命令执行后,CAD软件可能会弹出一个对话框,要求设置合并的选项。这些选项包括合并模式、合并容差等。根据实际需求进行选择和设置。

步骤四:确认合并结果

在完成合并操作后,需要确认合并的结果是否符合预期。可以使用放大镜工具放大合并的线段进行细节的观察,确保线段没有断裂或重叠。

步骤五:保存合并后的文件

如果合并的结果符合预期,可以将文件保存下来。在保存文件时,建议使用不同的文件名,以防止原始文件的损坏。

注意事项:

1. 在进行合并操作前,建议备份原始文件,以防止意外情况的发生。

2. 在合并多个线段时,要考虑线段的连接关系和方向性。

3. 如果线段的数量较多或存在复杂的连接关系,可以使用CAD软件的自动合并功能来简化操作。

总结来说,CAD软件提供了合并线段的功能,通过选择需要合并的线段,使用合并命令,并设置合并的选项,可以将多个线段合并为一个线段。这种操作有助于简化设计、减少文件大小和提高绘图效率。
