创建一个简单的Revit外部命令程序【Revit2017+VS2015】：

    1、打开VS，我的版本是VS2015，点击【新建项目】→【VisualC#】→【类库】，然后输入程序名称，如：HelloWorld。

    2、点击【项目】→【添加引用】→【浏览】，在Revit安装目录下找到【RevitAPI.dll】和【RevitAPIUI.dll】并添加。

    3、在【解决方案资源管理器】中，右键【RevitAPI】和【RevitAPIUI】，点击【属性】，将属性【复制本地】改False。

    （如果不修改此项属性，则会将大量引用文件复制到输出目录中）

    4、【解决方案资源管理器】中，修改类名，默认为Class1。（如果不想修改类名，可以跳过此步骤）

    5、类中代码如下：

using Autodesk.Revit;using Autodesk.Revit.DB;using Autodesk.Revit.UI;using Autodesk.Revit.Attributes;namespace Hello_World{    [Transaction(TransactionMode.Manual)]    publicclass Command:IExternalCommand    {        public Result Execute(ExternalCommandData commandData, refstring message, ElementSet elements)        {            try                {                TaskDialog.Show("Hello", "First Revit Program.");            }            catch (Exception e)            {                message = e.Message;                return Result.Failed;            }            return Result.Succeeded;        }    }}

    6、选择【项目】→【属性】→【调试】→【启动外部程序】，找到Revit安装目录，选择Revit.exe，例如：我的是D:Revit2017Revit2017Revit.exe，点击保存。

    7、完成以上步骤后，便可以【启动】项目了，项目编译完之后，类库文件(HelloWorld.dll)便输出到了你的Debug文件夹中。

    那么在得到了程序拓展文件(XXX.dll)之后，我们该如何把它加入到Revit中呢？

    8、找到文件夹【C:UsersAdministratorAppDataRoamingAutodeskRevitAddins2017】（我使用的是Win10系统，Win7自行对应）

    新建一个记事本【HelloWorld.addin】文件，内容如下：

<?xml version="1.0" encoding="utf-8"?><RevitAddIns><AddInType="Command"><VendorId>ACID</VendorId><Text>Hello Revit</Text><Description>Hello World to Revit.</Description><FullClassName>Hello_World.Command</FullClassName><Assembly>F:MyTestDemosHello WorldHello WorldinDebugHello World.dll</Assembly><AddInId>E2CB270D-2889-48AD-8193-C93663BE7AD9</AddInId></AddIn></RevitAddIns>

    【VendorId】，开发商Id，可以自己随意取名。

    【Text】，Revit中插件的名称。

    【Description】，插件的描述信息。（可不写这项）

    【FullClassName】，类名。注意：得填写完整的【命名空间.类名】。

    【Assembly】，需要加载的程序集的完整路径。

    【AddIn】，这一项在VS的【工具】→【创建GUID】中获得。

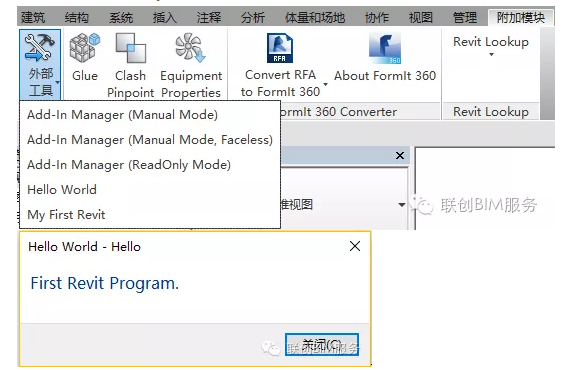

    完成以上所有步骤后，打开Revit应用程序，【附加模块】→【外部工具】→，就可以看见你的HelloWorld插件了。
