绘制一个地形表面，然后添加建筑红线、建筑地坪以及停车场和场地构件。

    然后可以为这一场地设计创建三维视图或对其进行渲染，以提供更真实的演示效果。

    场地设置

    您可以随时修改项目的全局场地设置。可以定义等高线间隔、添加用户定义的等高线，以及选择剖面填充样式。

    要查看对等高线设置的修改结果，请打开场地平面视图。要查看对剖面剪切材质的修改结果，请打开剖面视图。

    定义场地设置

    指定等高线、剖面图形和属性数据的设置。

    要打开“场地设置”对话框

    单击“体量和场地”选项卡?“模型场地”面板?。

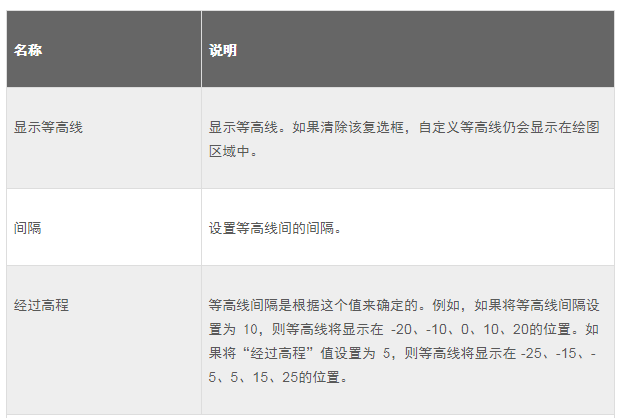

    要显示等高线并定义间隔

    1.对于“显示等高线”，请选择“间隔”。

    2.输入一个值作为等高线间隔。

    3.输入一个值作为“经过高程”，以设置等高线的开始高程。

    在默认情况下，“经过高程”设置为0。例如，如果将等高线间隔设置为10，则线将出现在-20、-10、0、10、20的位置。如果将“经过高程”的值设置为5，则线将会出现在-25、-15、-5、5、15、25的位置。

    要查看等高线，请打开场地视图。

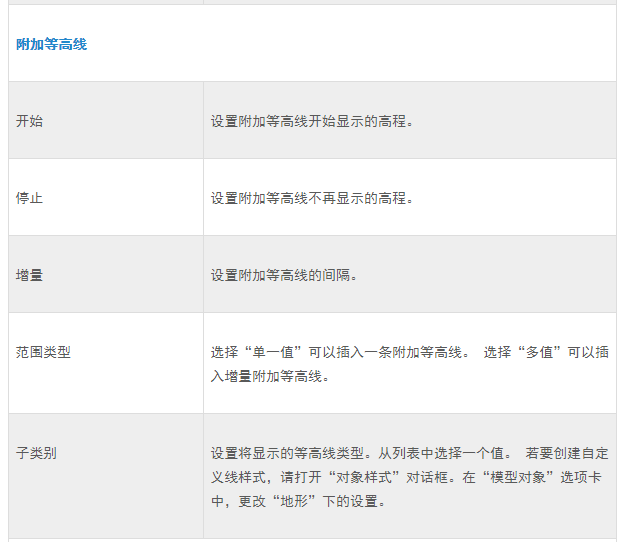

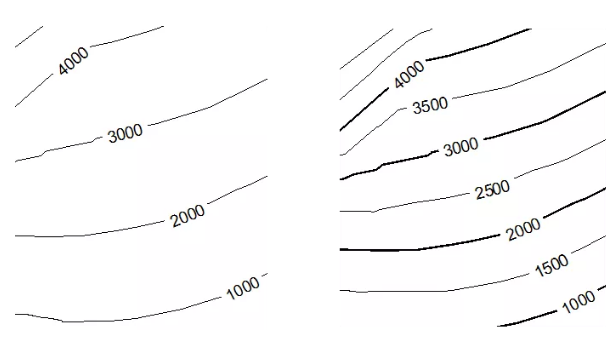

    要将自定义等高线添加到场地平面中

    如果清除“间隔”，自定义等高线仍会显示。

    1.针对每组自定义等高线，单击“插入”。

    2.要创建自定义等高线，请执行以下操作：

    a.在“附加等高线”下，对于“范围类型”，请选择“单一值”。

    b.对于“起点”，请指定等高线的高程。

    c.对于“子类别”，请指定等高线的线样式。

    3.要在一个范围内创建多个等高线，请执行以下操作：

    a.在“附加等高线”下，对于“范围类型”，请选择“多个值”。

    b.指定附加等高线的“起点”、“终点”和“增量”。

    c.对于“子类别”，请指定等高线的线样式。

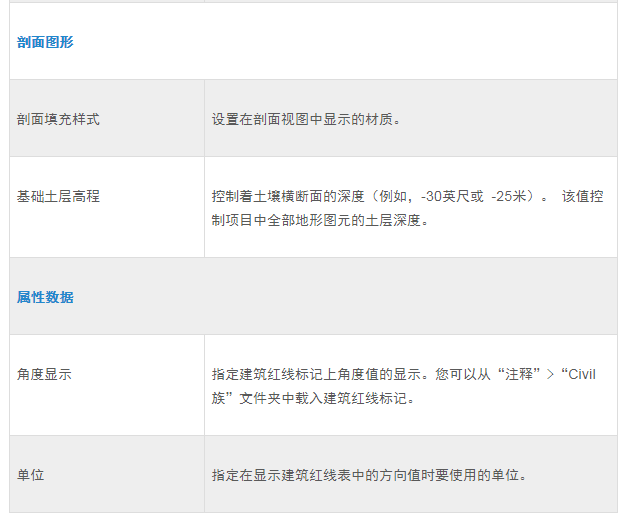

    要指定剖面图形

    1.选择一种在剖面视图中显示场地的材质作为“剖面填充样式”。对应的材质有“场地-土”、“场地-草”和“场地-沙”。

    2.输入一个值作为“基础土层高程”，以控制土壤横断面的深度，例如，-30英尺或-25米。该值控制项目中全部地形图元的土层深度。要查看对剖面图形的修改，请打开剖面视图。

    要指定属性数据设置

    1.指定一个选项作为“角度显示”。如果选择“度”，则在建筑红线方向角表中以360度方向标准显示建筑红线。使用相同的符号显示建筑红线标记。

    2.指定一个选项作为“单位”。如果选择“十进制度数”，则建筑红线方向角表中的角度显示为十进制数而不是度、分和秒。

    场地设置属性

    使用“场地设置”对话框可以用来查看或更改场地设置。

    若要更改场地设置属性，请单击“体量和场地”选项卡?“模型场地”面板?
