    斜梁的绘制有些人会觉得较为陌生，不知从何入手，下面小编就来分享三种斜梁的绘制方法。

    方法一：通过项目图纸本身存在的高程点，设置梁的起点与终点来绘制。

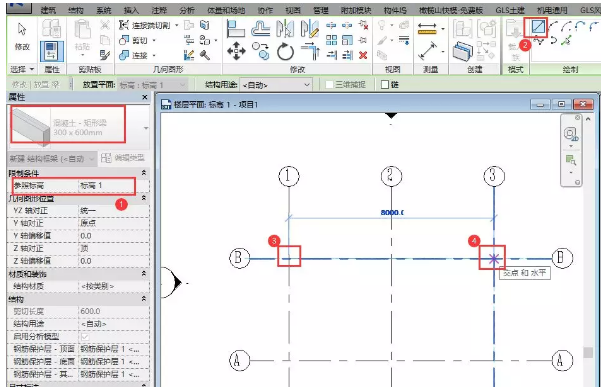

    首先单击“结构”选项卡下→“梁”命令→选中梁类型；

    并修改左边“属性栏”的参照标高为“标高1”（按实际情况设置），选择直线绘制命令，绘制一根从1轴到3轴的梁。

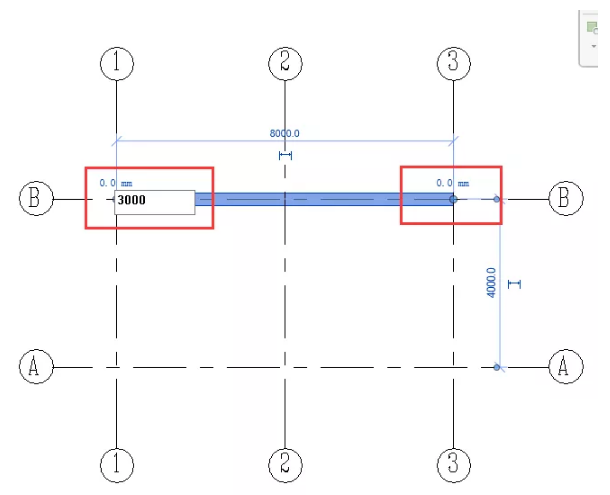

    然后修改梁一端的高度

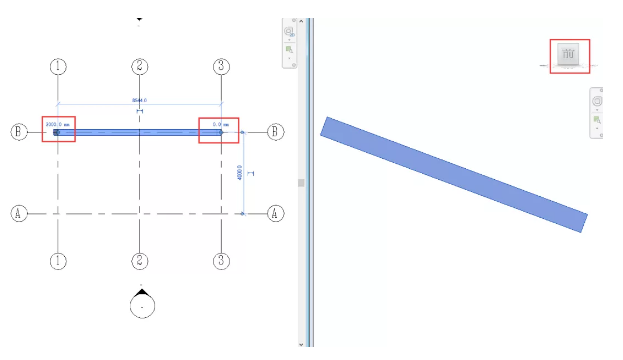

    这样便绘制好了高差为3000mm的斜梁。

    方法二：通过梁的三维捕捉进行绘制。

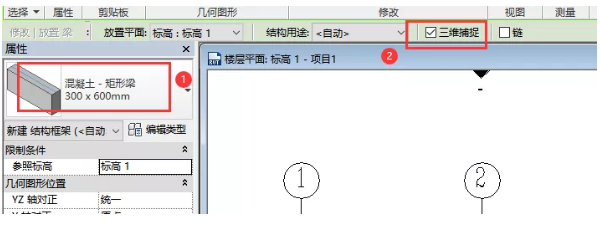

    首先依然选中“梁”命令，并勾选上“三维捕捉”。

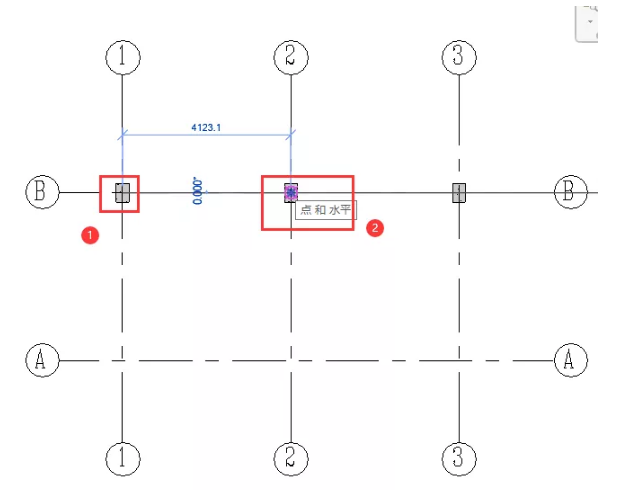

    然后依然使用直线命令，通过已绘制的两根柱，选中柱中心，依次绘制1轴-2轴及2轴-3轴的斜梁。（柱子高度不同）

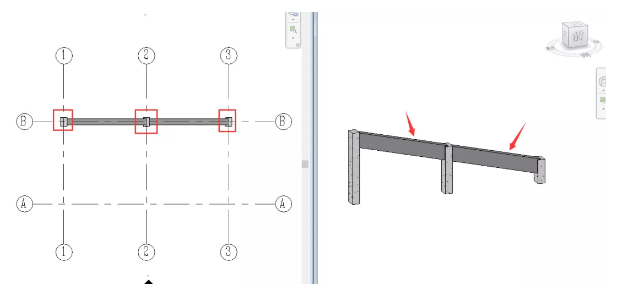

    这样便通过三位捕捉绘制出所需斜梁，如图所示。

    方法三：通过模型线作为参照平面进行绘制。

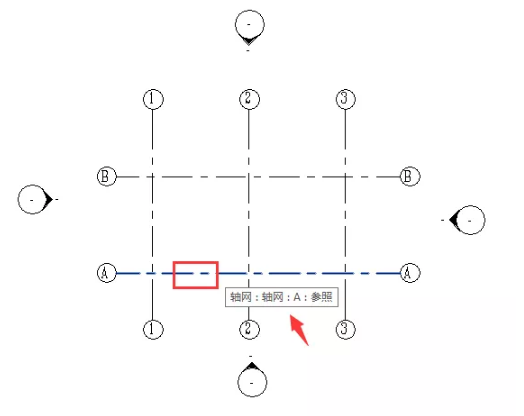

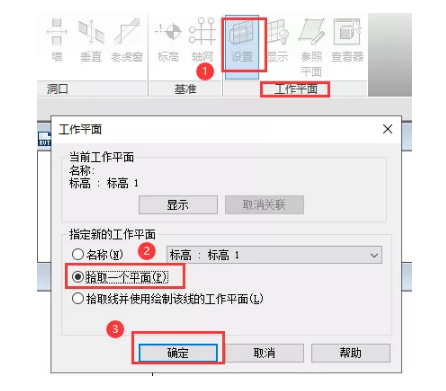

    首先假定斜梁位置为A轴交1-3轴，通过“工作平面”下的“设置”命令，去“拾取一个平面”，点击“确定”按钮。

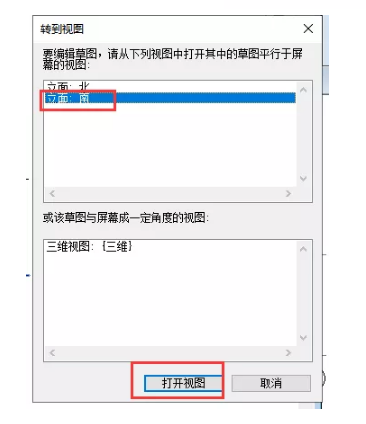

    然后以A轴为参照，转到视图“立面：南”。

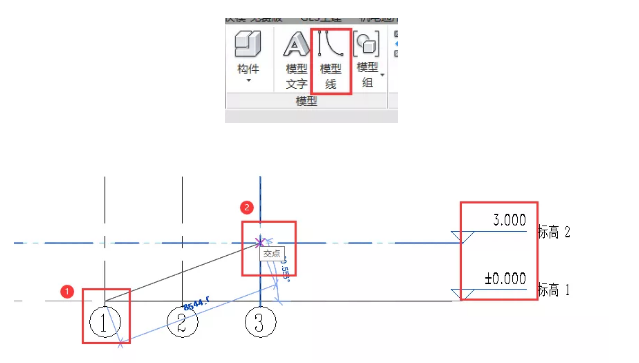

    然后点击“模型线”的命令，绘制一根从1轴到3轴高差为3000mm的模型线，如图所示。

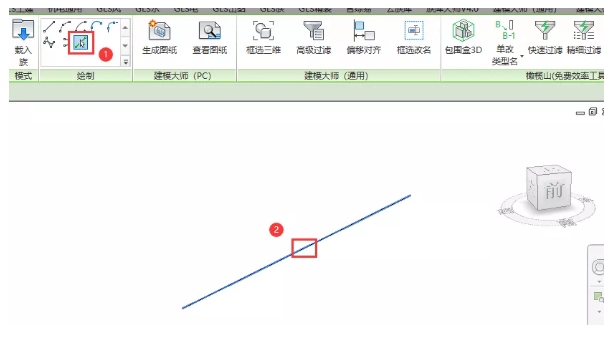

    这时在三维视图中我们可以看见一根倾斜的模型线，然后选择“梁”命令，并使用“拾取线”，点击那根模型线。

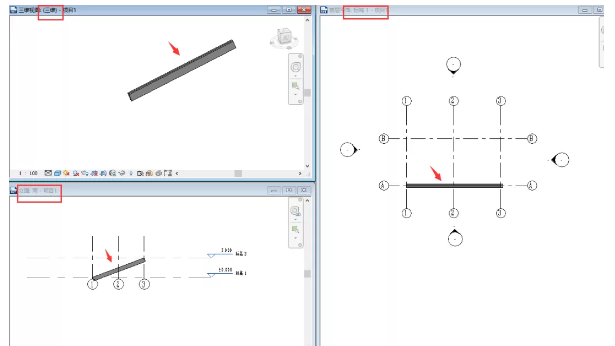

    这时则绘制好所需斜梁，如图所示。
