    一、命令概述

    屋顶是建筑物顶部起覆盖作用的围护构件，又是建筑物顶部的承重构件。Revit中的屋顶分为迹线屋顶、拉伸屋顶、面屋顶。

    二、使用技巧

    1、位置：“建筑”选项卡→“构建”面板→“屋顶”命令

    2、迹线屋顶的创建和修改方法

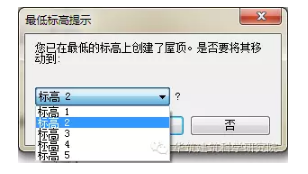

    （1）选择屋顶命令：当你处于最低标高点选屋顶命令时，会弹出一个选择放置屋顶的标高提示,不在最低标高不会出现。

    ▲图1

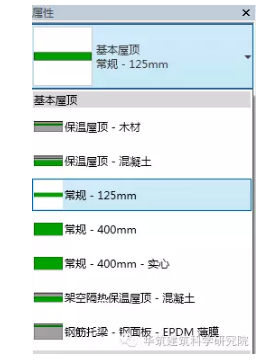

    （2）在“属性”的类型选择器下拉按钮中选择屋顶的类型

    ▲图2

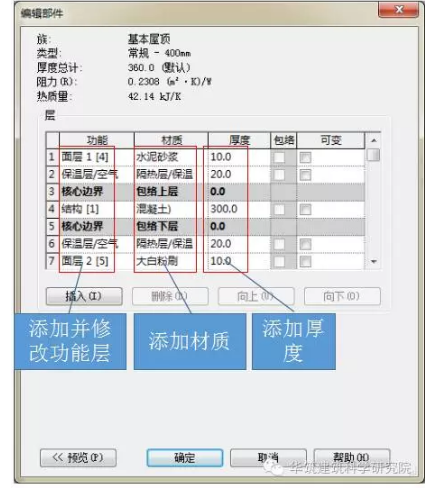

    （3）进入“编辑类型”里修改屋顶构造。（添加所需的面层、保温层等）

    ▲图3

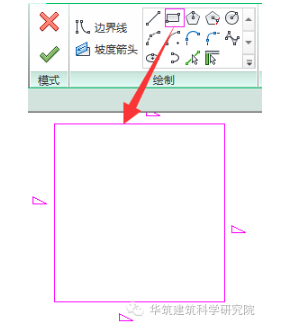

    （4）在“绘制”面板选择所需的工具画草图。

    ▲图4

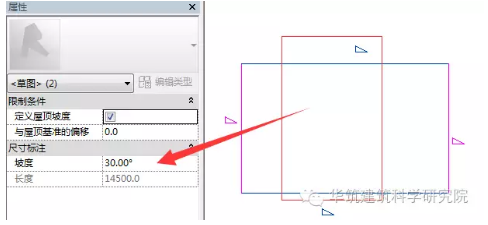

    （5）选择需要修改坡度的屋顶线修改坡度，去掉不需要的坡度。

    ▲图5

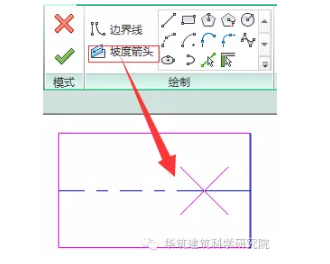

    （6）在需要添加坡度箭头的地方添加坡度箭头。（坡度箭头和屋顶的定义坡度不能同时存在）坡度箭头可以同时存在多个。

    ▲图6

    （7）所有设置完成，点击对勾完成即可。

    3、拉伸屋顶的创建和修改方法

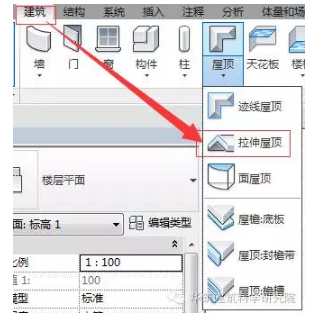

    （1）点击“建筑”选项卡→“构建”面板→“屋顶”命令的下拉按钮选择“拉伸屋顶”

    ▲图7

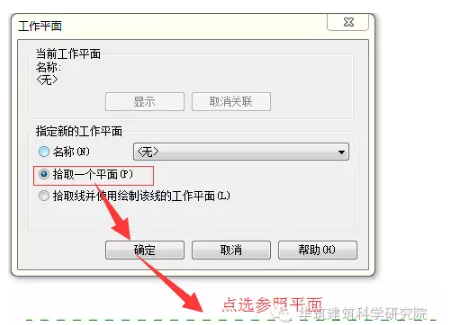

    （2）点击完“拉伸屋顶”后大家会发现弹出一个选择工作平面的对话框。选择拾取一个工作平面，点击确定，拾取参照平面。

    ▲图8

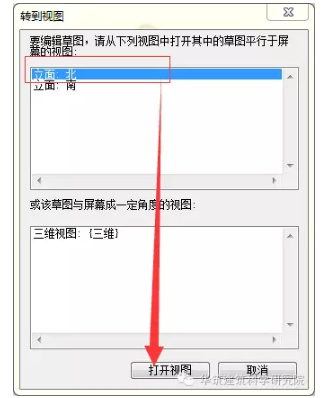

    （3）选择参照平面后，会弹出一个“转到视图”的对话框，任意选择一个立面北。

    ▲图9

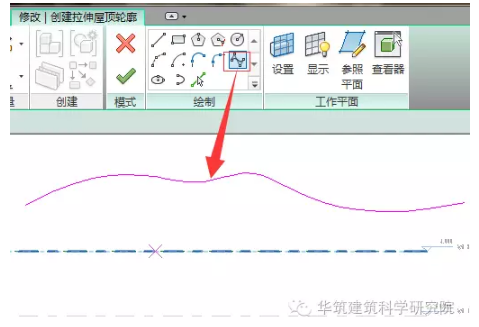

    （4）点击完打开视图后会弹出一个“屋顶参照标高和偏移”的对话框，选择标高和偏移量后点击确定，这里我们选择默认是点击确定。转到“修改|创建拉伸屋顶轮廓”选项卡下，利用绘制面板下的命令工具画草图。

    ▲图10

    值得注意的是，拉伸屋顶的创建是沿着所画草图的轮廓线下方开始生成的屋顶。

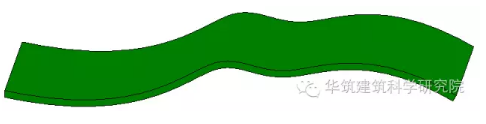

    （5）完成之后点击上面的对勾即可完成拉伸屋顶的创建。

    ▲图11
