放置风管管件

1. 打开要添加风管管件的风管系统所属的视图。

2. 单击“系统”选项卡“HVAC”面板“风管管件”，然后在“类型选择器”中选择一个特定的管件类型。

3. 在选项栏上单击“放置后旋转”，这样构件放置在视图中后会进行旋转。

4. 如果在现有风管中放置管件，例如弯头，该弯头将根据风管调整自己的方向。

   将光标移到要放置管件的位置，然后单击风管以将管件捕捉到风管端点处的连接件。

   可以在沿着风管段长度的任意位置处插入 T 形三通。管件会自动调整其高程和大小，直到与风管匹配为止。

5. 使用风管管件的旋转控制柄根据需要调整管件的旋转。

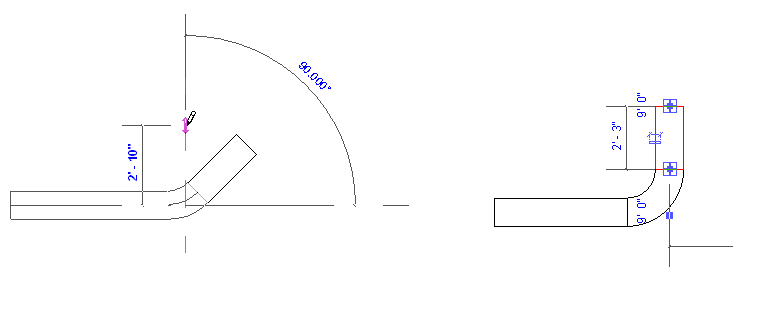

更改管件支架的角度

通过将风管连接到正在修改的支架，然后拖曳风管的开放端，直到形成所需的角度，可以修改 T 形三通和弯头管件的支架的角度。

必须在楼板平面视图中绘制风管，但是风管一旦连接到支架，在任何视图（平面、立面、剖面和三维视图）中都无法再调整该角度。

1. 在平面视图中选择弯头或 T 形三通管件，并在要调整其角度的支架的连接件上单击鼠标右键，然后单击“绘制风管”。

2. 拖曳预览，以便将风管段添加到管件中，然后单击“修改”。

3. 选择新风管段开放端的连接件，然后拖曳该连接件以形成所需的角度。
