CAD教程 | CAD绘图:如何绘制箭头指示线

发布于:2024-09-30 11:58:34
27人 分享

绘制箭头指示线是CAD绘图中常见的一项任务。箭头指示线通常用于标记和指示特定的位置、方向或者运动。下面将介绍如何使用CAD绘图软件来绘制箭头指示线。

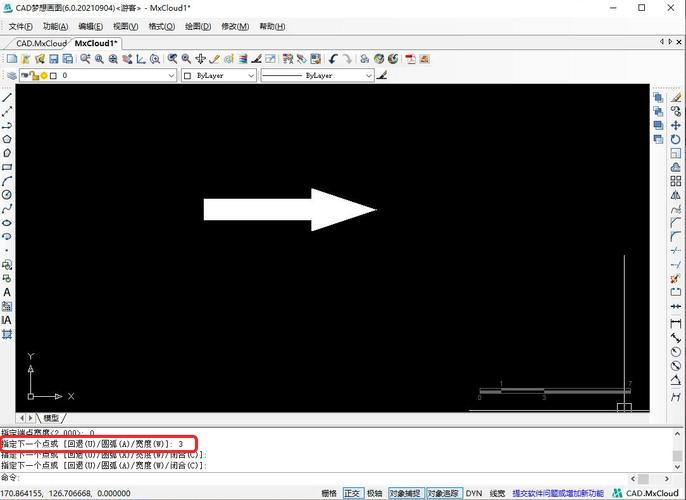

CAD绘图:如何绘制箭头指示线 - BIM,Reivt中文网

首先,打开CAD绘图软件并创建一个新的绘图文件。选择绘图工具栏上的“直线”命令,或按下快捷键“L”,以绘制箭头指示线的直线部分。

在CAD绘图软件的命令行中,输入“arrow”命令,或者在绘图工具栏上找到并点击“箭头”按钮。这将打开箭头指示线的绘制选项。

在箭头指示线的绘制选项中,可以选择箭头的样式、大小和角度。CAD绘图软件通常提供了多种不同的箭头样式供选择。可以根据需要选择合适的箭头样式。

绘制箭头指示线的第一步是绘制直线部分。在CAD绘图界面中选择起始点和终止点,这将确定箭头指示线的长度和方向。在选择终止点之后,按下Enter键确认直线的绘制。

接下来,在CAD绘图界面中选择箭头的终点。这将决定箭头的朝向和角度。在选择终点之后,按下Enter键确认箭头的绘制。

完成箭头指示线的绘制后,可以根据需要对其进行调整和修改。可以使用CAD绘图软件提供的编辑工具来移动、缩放或旋转箭头指示线。

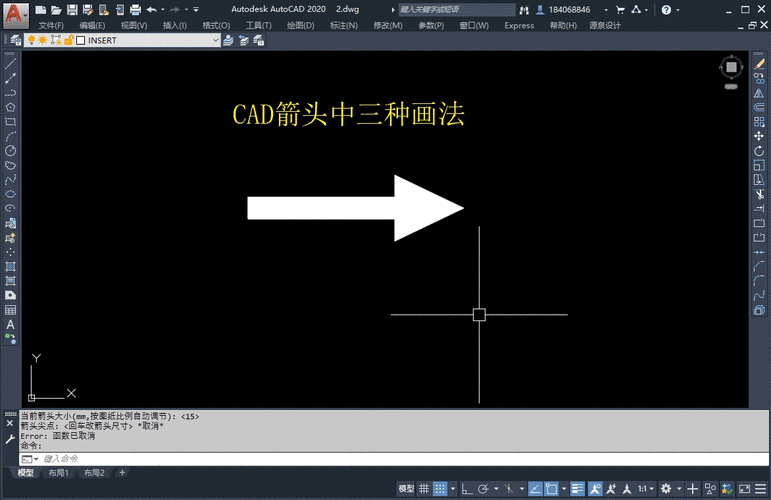

CAD绘图:如何绘制箭头指示线 - BIM,Reivt中文网

绘制箭头指示线是CAD绘图中常见的一项任务。通过熟练掌握CAD绘图软件的绘图工具和相关命令,可以轻松地绘制各种形状和样式的箭头指示线。
