通过编辑结构楼板的边界草图添加悬臂偏移。

1. 在平面视图中选择结构楼板。

2. 单击“修改 | 楼板”选项卡“模式”面板（编辑草图）。

3. 选择将接收悬臂的结构楼板边缘。

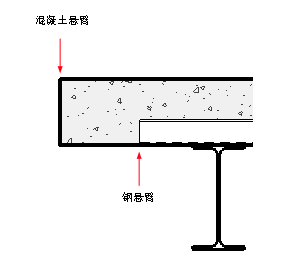

4. 在选项栏中，为混凝土结构楼板和金属压型板输入悬臂偏移值。



   在复合混凝土面板和金属压型板中，钢悬臂参数将总是这两个偏移中较小的那个。 如果结构楼板是混凝土或金属，则应该设置相应的偏移。

   注： 悬臂仅应用于指定的所选绘制线，并不应用于整块结构楼板。

5. 对任何需要悬臂的结构楼板边缘重复步骤 1 到 4。

6. 单击“修改 | 楼板”>“编辑边界”选项卡“模式”面板（完成编辑模式）。

注： 根据创建楼板边缘的方向应用悬臂偏移。 这适用于线绘制、拾取支撑或拾取墙结构楼板的创建。在悬臂出现在结构楼板内的情况下，进入草图模式，选择边缘并将悬臂值调整为负数。
