关于倾斜墙

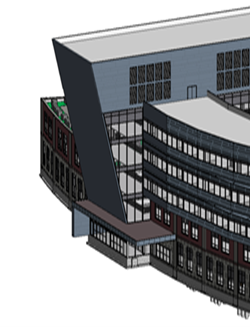

将倾斜墙创建为建筑、结构或幕墙以增强设计效果。

可以在平面、立面、剖面、三维正交和透视视图中使用倾斜墙。请参见放置倾斜墙。

可以采用处理垂直墙的相同方式创建和修改倾斜墙，但有一些例外。请参见最佳做法：倾斜墙。

像垂直墙一样放置倾斜墙，然后使用“横截面实例”参数选择“倾斜”。使用“与垂直方向的角度”参数指定墙的角度。可以将现有垂直墙修改为倾斜墙。使用“方向”的“墙实例属性”，将插入倾斜墙的窗或门设置为跟随墙角度。

放置倾斜墙

将倾斜墙的一个或多个实例添加到建筑模型。

有关放置墙的完整说明，请参见放置墙。

打开平面、立面、剖面、三维正交或透视视图。
对于建筑墙，请导航到“建筑”选项卡 “构建”面板 “墙”下拉列表（墙：结构）。对于结构墙，请导航到“结构”选项卡 “结构”面板 “墙”下拉列表（墙：建筑）。
从类型选择器中选择某一墙类型。
如果需要，请在放置墙之前使用“属性”选项板调整实例属性。
在“属性”选项板 “约束”“横截面”上，选择“倾斜”。
“与垂直方向的角度”参数将显示。
注：必须选择“横截面倾斜”，才能显示“与垂直方向的角度”。
使用“与垂直方向的角度”参数，指定角度介于 +90° 和 -90° 之间的墙角度，其中 0° 表示垂直。
也可以使用此参数将垂直墙更改为倾斜墙。如果墙中包含插入对象（窗、门）、饰条或分隔缝，它们仍将保持在垂直方向上，并且必须使用“方向实例”属性手动调整其方向。
注：正或负倾斜度（如“与垂直方向的角度”参数中所指示）由墙的绘制方向确定。在绘制方向上，右侧始终为正，左侧始终为负。
使用倾斜墙顶部的画布内点控制柄来调整墙角度和顶部偏移。默认情况下，捕捉行为已启用，且显示引导线以提高准确性。
要退出“墙”工具，请单击“修改”。
