关于平面视图中的房间

使用平面视图可以直观查看房间的外部边界（周长）。

默认情况下，Revit 使用墙面面层作为外部边界来计算房间面积。可以指定墙中心、墙核心层或墙核心层中心作为外部边界。

如果需要修改房间的边界，可修改模型图元的“房间边界”参数，或者添加房间分隔线。

如果房间有倾斜的墙、天花板或其他表面，可以在剖面视图中检查 Revit 是否正在合适高度测量房间周长。请参见关于房间的计算高度。

提示：使用房间时，打开平面视图和剖面视图，然后将窗口平铺（“视图”选项卡 “窗口”面板 “平铺视图”）。这样可以同时显示房间的周长及其上下边界。

关于剖面视图中的房间

使用剖面视图可以直观查看房间的上下边界。

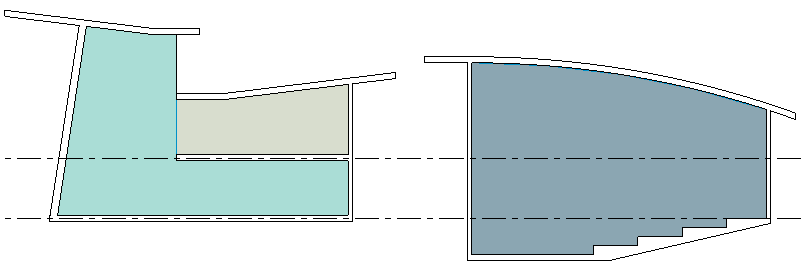

还可以使用剖面视图检查有斜墙或其他非典型特征的房间的周长。

在剖面视图中，房间边界的图形显示随是否启用了体积计算而不同。（请参见启用房间体积计算。）

禁用了体积计算时，Revit 在剖面视图中将房间显示为矩形。如果房间的任何部分（例如墙、天花板或屋顶）是倾斜的，房间边界不会遵循这些倾斜边界。房间的这种显示形式并不反映实际的边界设置和体积计算，而是显示了房间上下边界的大致估计位置。

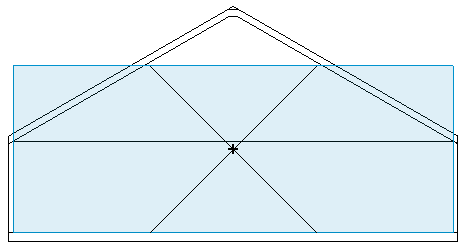

禁用了体积计算时的房间剖面视图

启用了体积计算时，Revit 将显示计算房间体积所用的实际边界。这些边界包括倾斜图元，例如墙、天花板和屋顶。

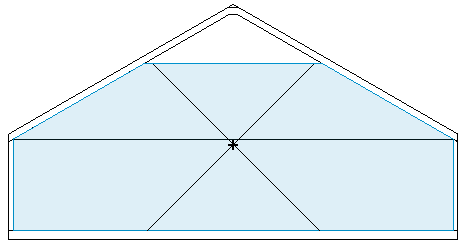

启用了体积计算时的房间剖面视图

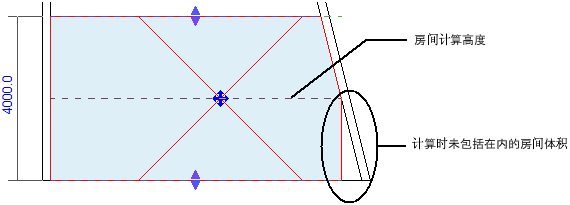

在剖面视图中，还可以检查 Revit 是否在其体积计算中排除了房间的某些部分。其原因可能是同时使用斜墙以及为相应标高定义的计算高度，或者其他原因。请参见关于房间的计算高度和影响房间体积计算的情况。
