Revit如何创建泳池

    一、绘制泳池轮廓

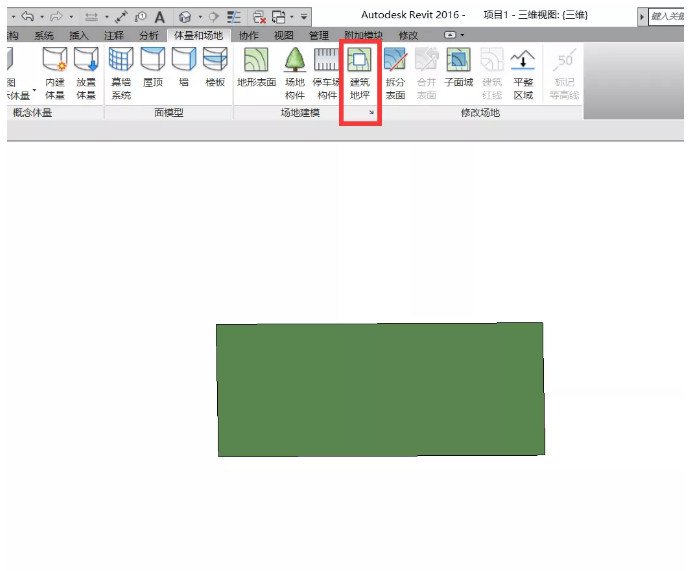

    1、在体量和场地中选择建筑地坪。

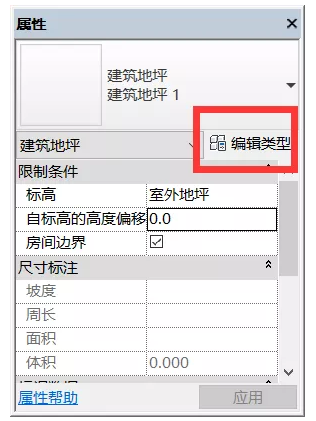

    2、创建新的地坪类型，室外地坪--泳池。

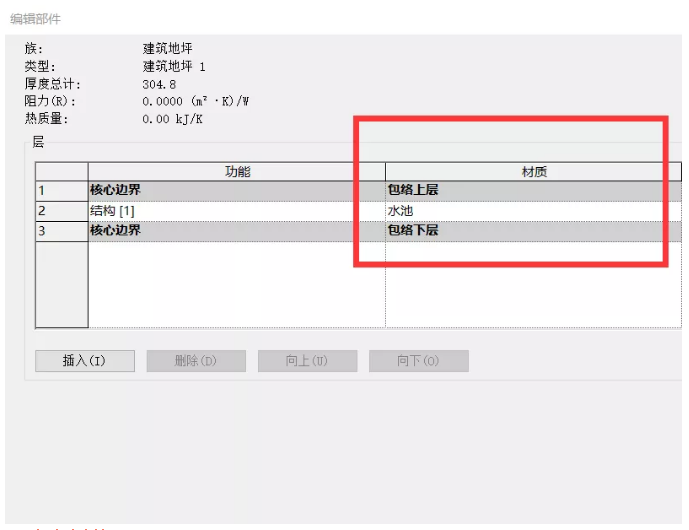

    3、结构为150，设置好材质。

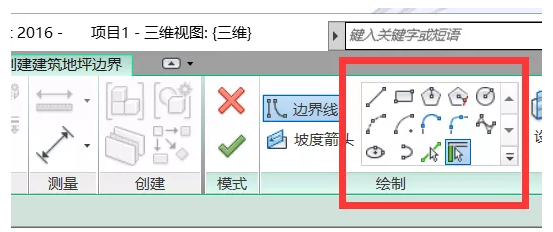

    4、用绘制相关的命令，绘制封闭区域。（矩形和起点，终点，半径)

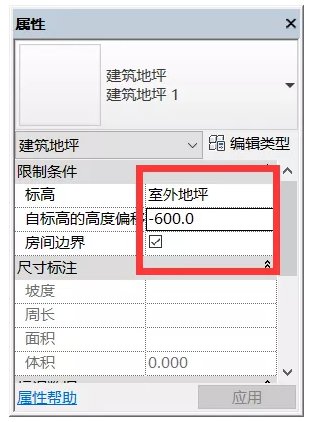

    5、设置室外地坪位于地下-600的位置。然后完操作。

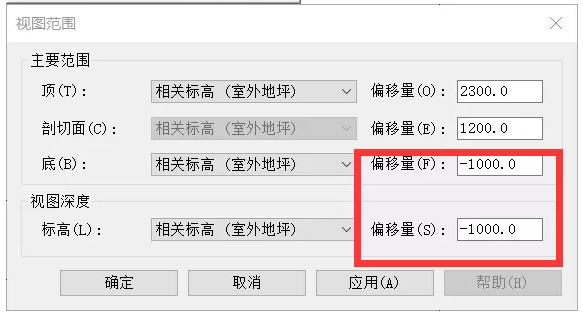

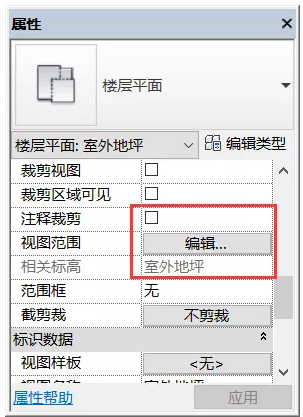

    7、设置视图范围，就可以看到绘制的泳池的投影了。

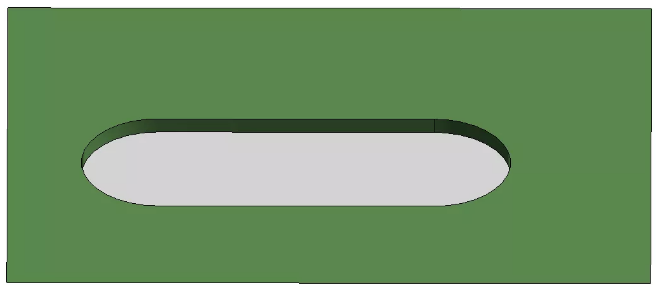

    8、进入三维视图，建筑地坪将自动修剪场地成一个坑。

    二、绘制泳池墙边

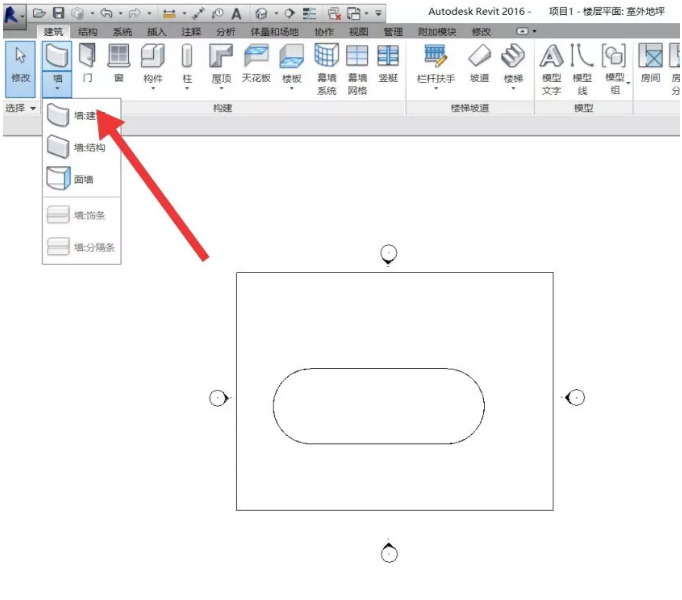

    9、建筑--墙--墙：建筑。

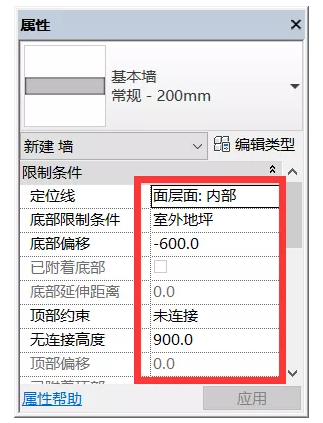

    10、在属性对话框中，设置底部偏移为-600，顶部约束为未连接，偏移量为900。

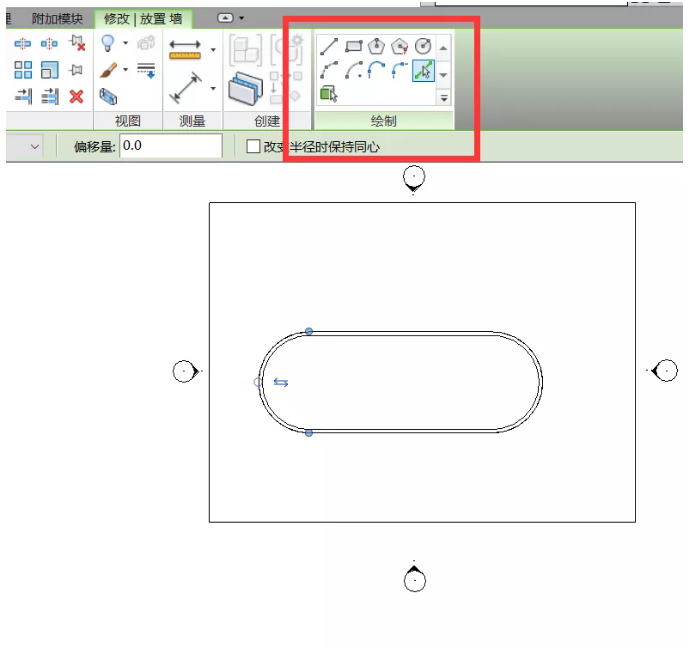

    11、绘制方式为拾取线。

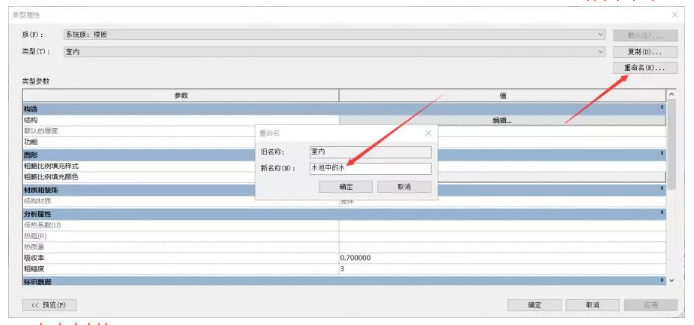

    三、编辑水材质

    12、选择建筑--构建--楼板。

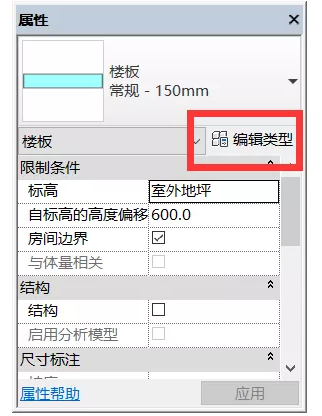

    13、打开类型属性对话框。

    14、修改名称为“泳池中的水”。

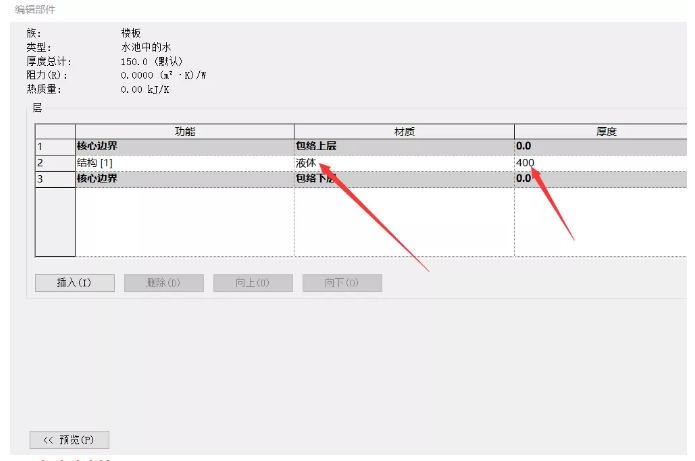

    15、编辑结构。

    16、修改材质为液体-水，修改厚度为400。

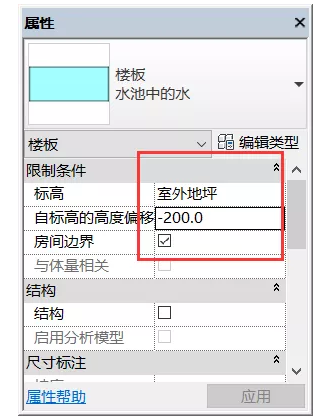

    17、确认后，修改偏移量为-200。

    18、绘制水的轮廓。

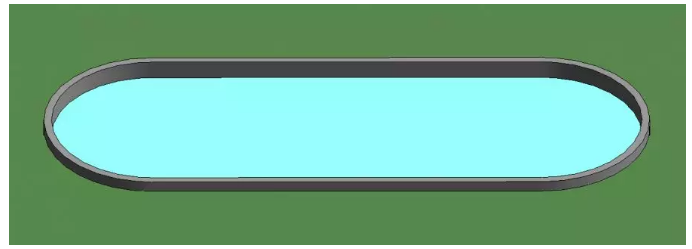

    19、点击完成编辑后，效果图如下。

    步骤看似繁琐，其实就是编辑材质的过程，能达到此效果的方法有多种，本次分享的只是其中之一的小技巧，你get到了吗？
