我们可以基于AutoCAD 块去创建新元件，这种创建方式是无法参数化的，不同尺寸的元件需要不同的CAD块来建立。可以用于创建一些特殊的模型，参数化图形无法提供，如浮球式疏水阀、气动阀门，内丝球阀等，基于CAD块建立的元件可以与现实更为接近，但是缺点也比较明显：1、工作量特别的大。2、每个单位的需求不同，不同项目的需求也比较特定。3、不同厂家的生产标准也有可能不同，只能在工作中慢慢积累。

使用CAD块创建元件

会使用PLANTPARTCONVERT命令创建管道元件的可以略过下述 1

1、首先，我们要基于CAD块创建有端口的管道元件

以弹簧安全阀为例：有两个端口

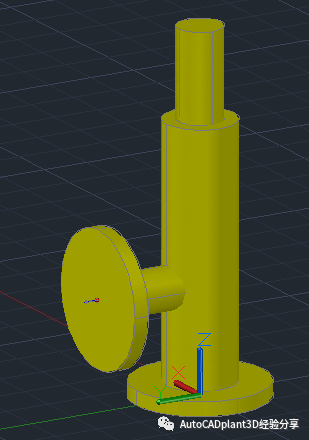

首先打开画好CAD块的图形（记好CAD图形的位置）

在命令行输入PLANTPARTCONVERT命令

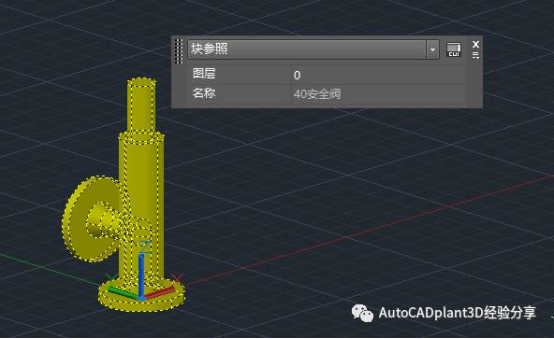

1）首先选择块

2）输入A（添加）或者 点击命令行的添加

3）用鼠标捕捉指定端口的位置和方向

4）输入A（接受）或者 点击命令行的接受

5）添加其他端口或者点击退出（不能用Esc退出，否则添加不成功）

6）重复PLANTPARTCONVERT命令检查是否添加正确。如正确，可点Esc退出

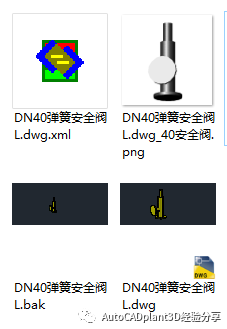

添加完成后保存图形。在CAD图形文件夹会生成xml文件和png预览图片

注：一个DWG图形中是可以有多个CAD块转化为管道元件的（在一个图形中可以把不同尺寸的元件CAD块转化为管道元件）

2、打开Spec Editor，打开创建的元件库，然后选择新建元件

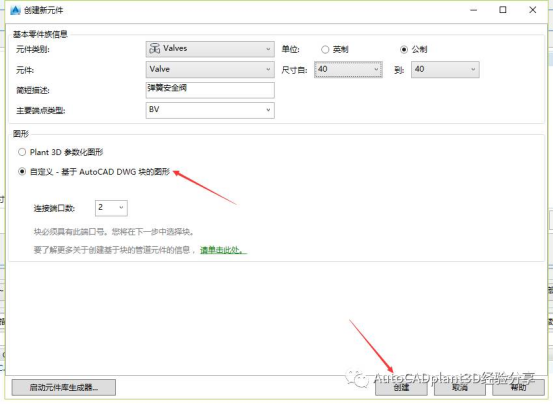

选择自定义-基于CAD块的图形，然后填好信息，点击创建。

注：注意选好类型。这种安全阀可以归为角阀的形式，创建到弯头里面，有兴趣的可以试试。

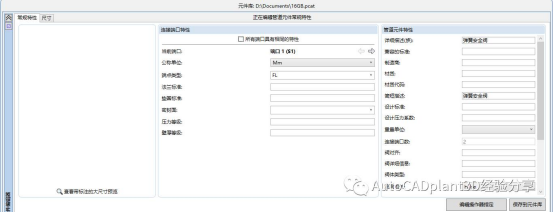

根据实际情况输入常规特性信息,然后切换到尺寸

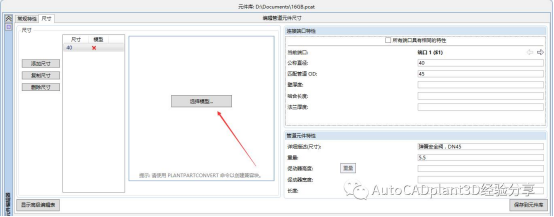

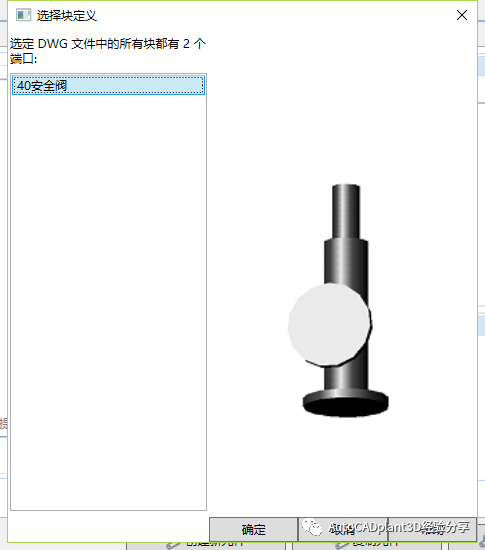

填写匹配管道OD；详细描述（尺寸）；需要添加重量的添加重量，记得在常规特性那里选择单位。点击选择模型，选择之前创建的管道元件的图形，如图

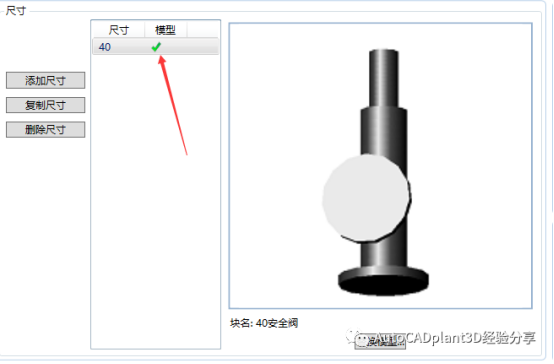

选中后点击确定

最后记得点击 保存到元件库。大功告成了！

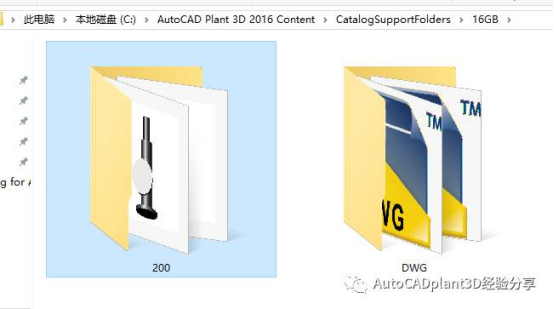

附注：在保存到元件库之后打开  共享内容文件夹  找到如图（小编用的是2016版本的，路径如下；版本不同位置可能不同）
