在之前的教程中我已经介绍过圆底烧瓶的建模方法，但新的问题总是源源不断，比如说三口烧瓶怎么画？

这类问题对我而言简单至极，但新手们往往不得其门路。不过这也是本公众号存在的意义，让更多零基础的科研同胞们自己动动手就能画出简单的示意图来。

下面是三口烧瓶的具体画法——

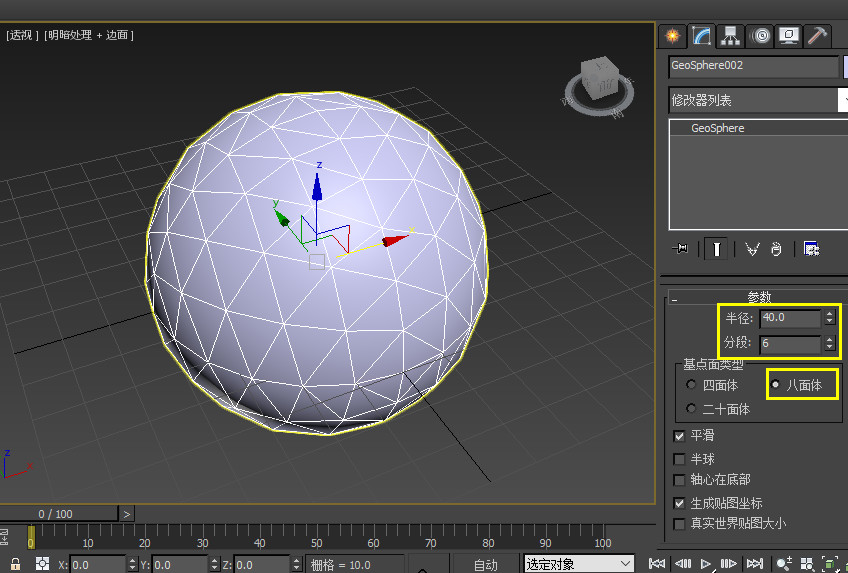

1、创建一个几何球体，半径40，分段6，类型为八面体。

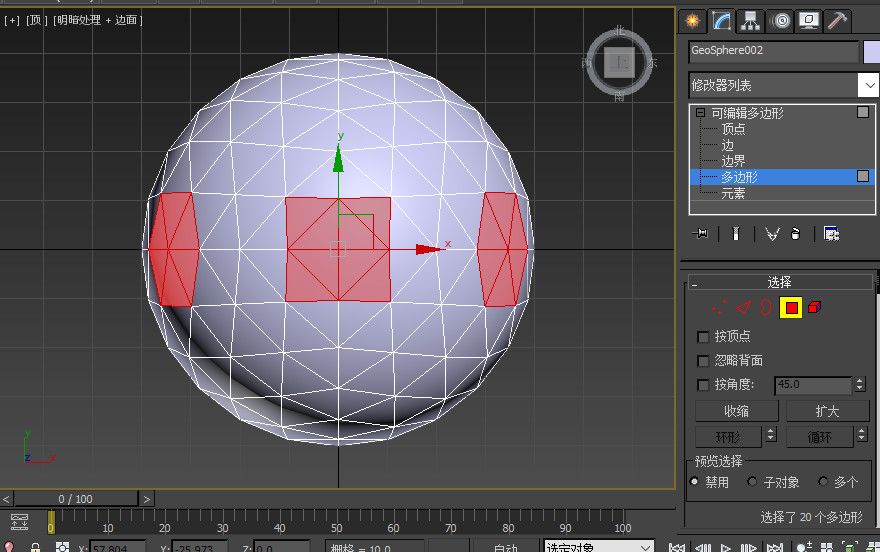

2、转为可编辑多边形，在顶视图选中下图所示的面，直接。

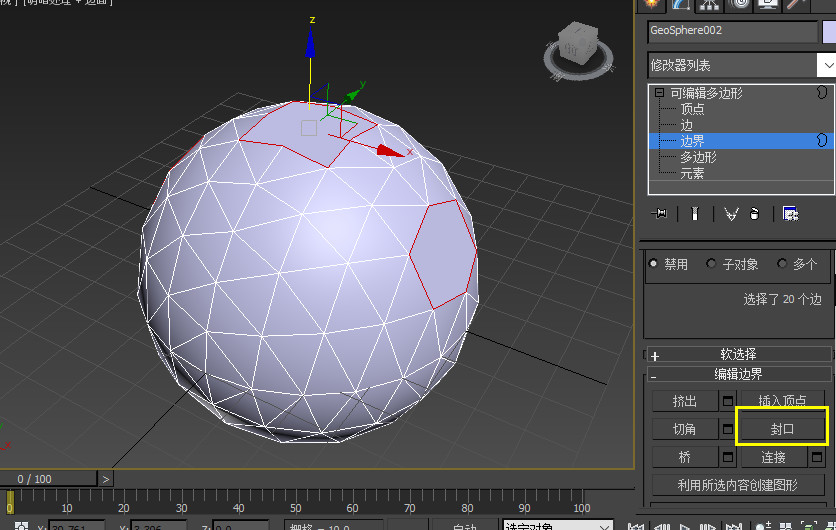

3、选择这三个边界，封口。

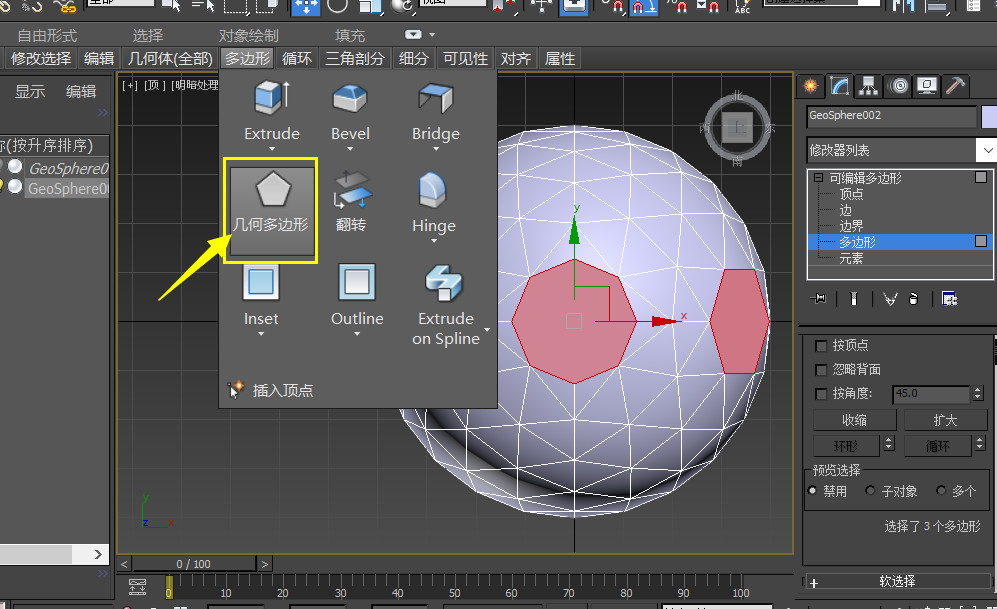

4、将三个封口的多边形几何化（几何多边形）。

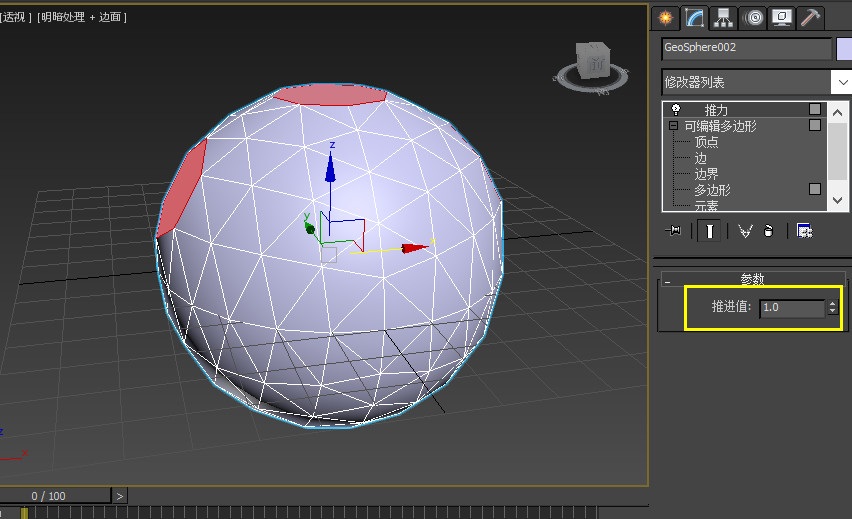

5、在三个多边形仍选中的情况下添加推力，推进值1.0。

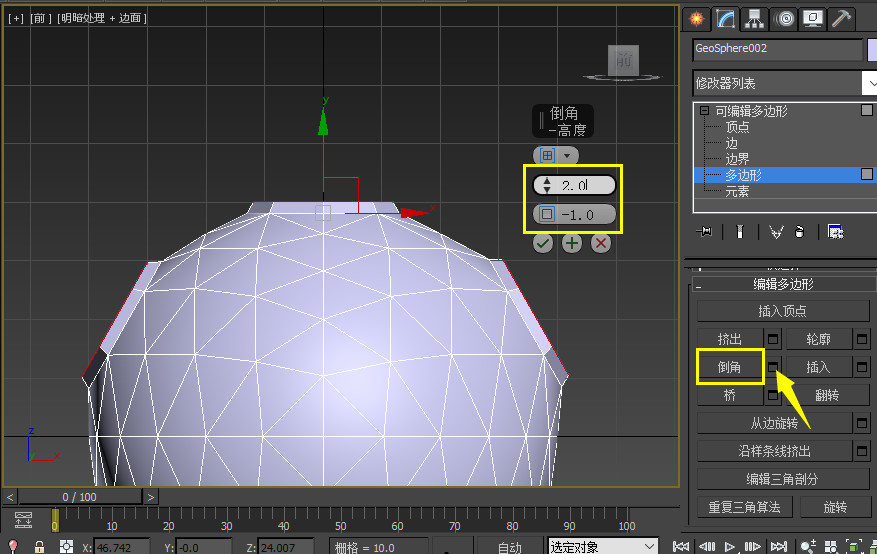

6、再次转为可编辑多边形，选中之前的三个多边形，倒角（倒角高度2.0，倒角轮廓-1.0）。

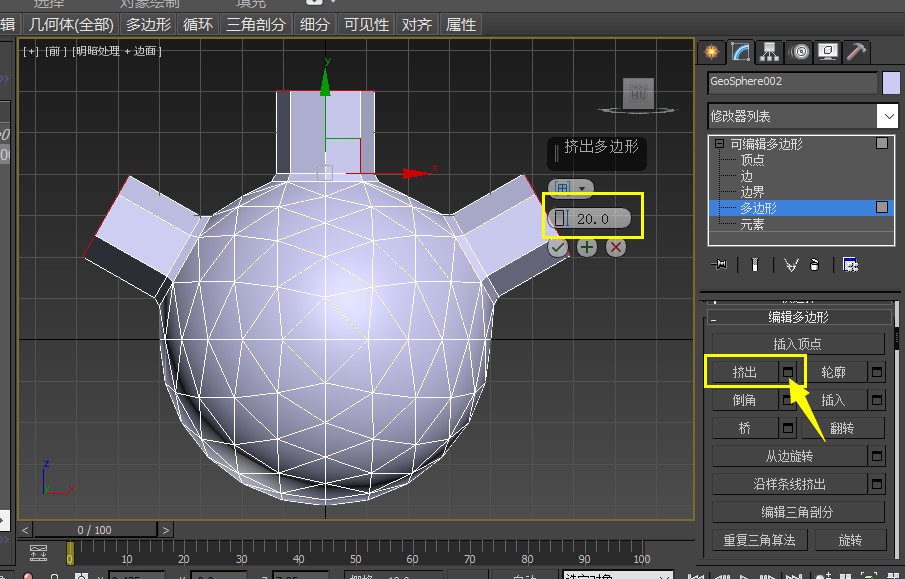

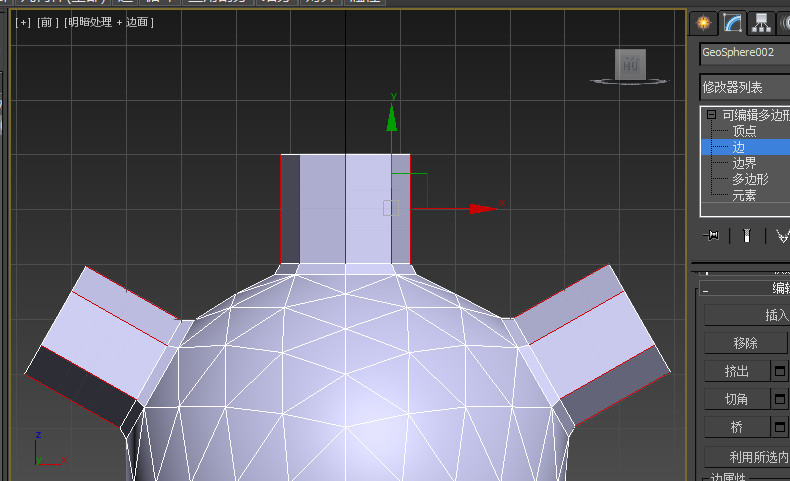

7、挤出，挤出高度为20。

8、选择瓶口的环形边，各连接两条分段，往两边收缩85%。

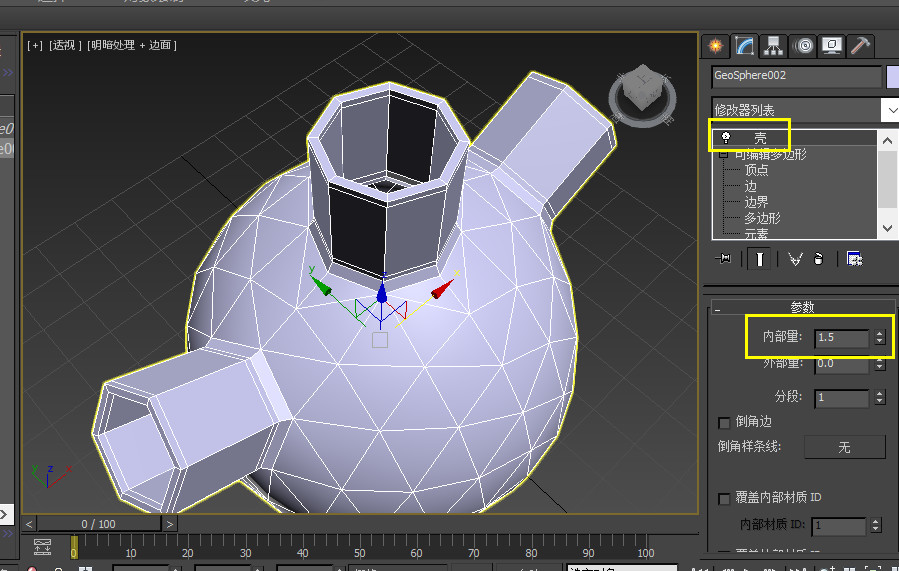

9、加壳，内部量1.5。

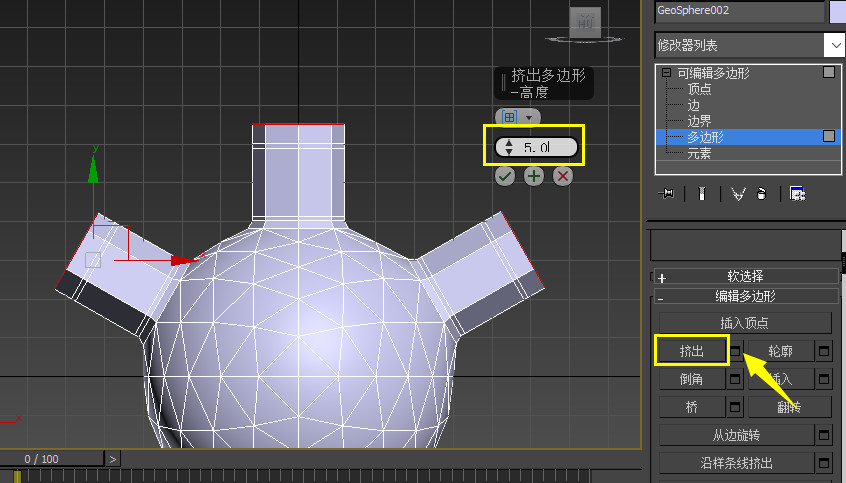

10、再次转为可编辑多边形，选择瓶口处朝上的面，挤出5.0。

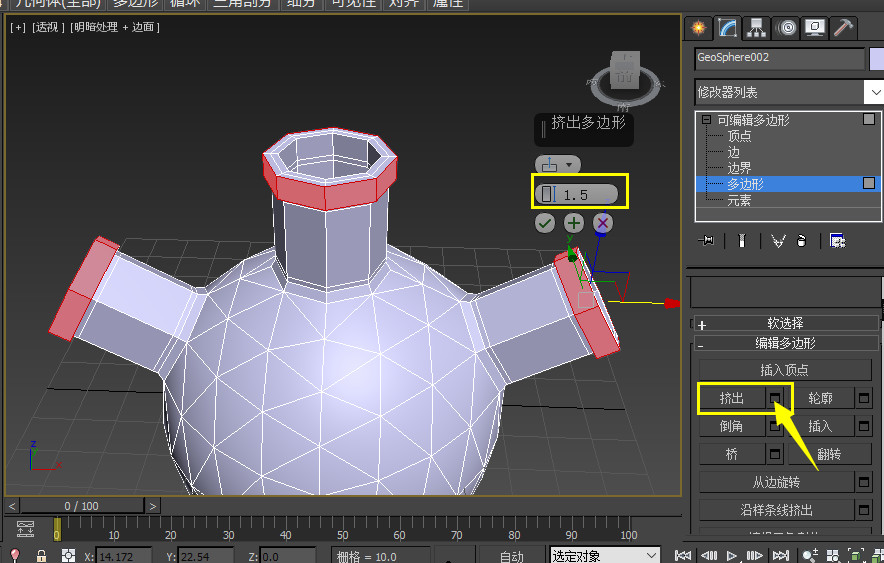

11、选择瓶口边沿处的面，沿法线方向挤出1.5。

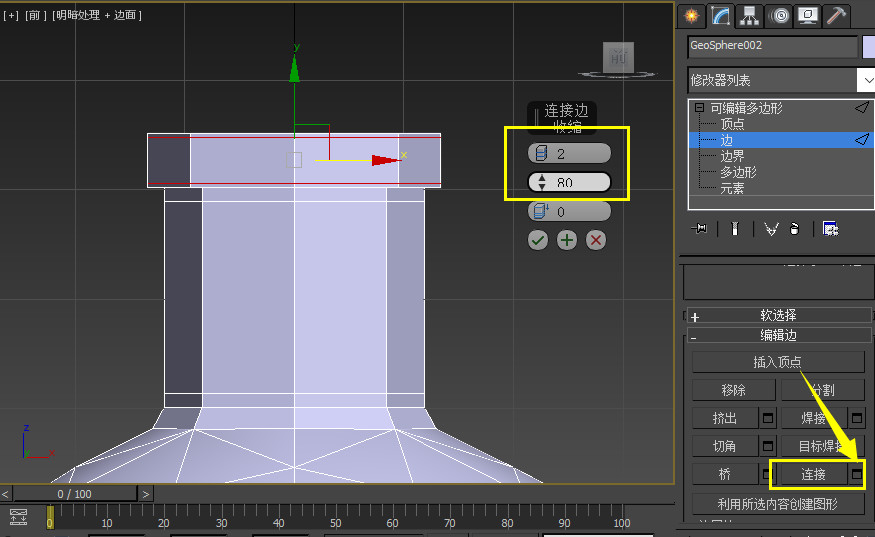

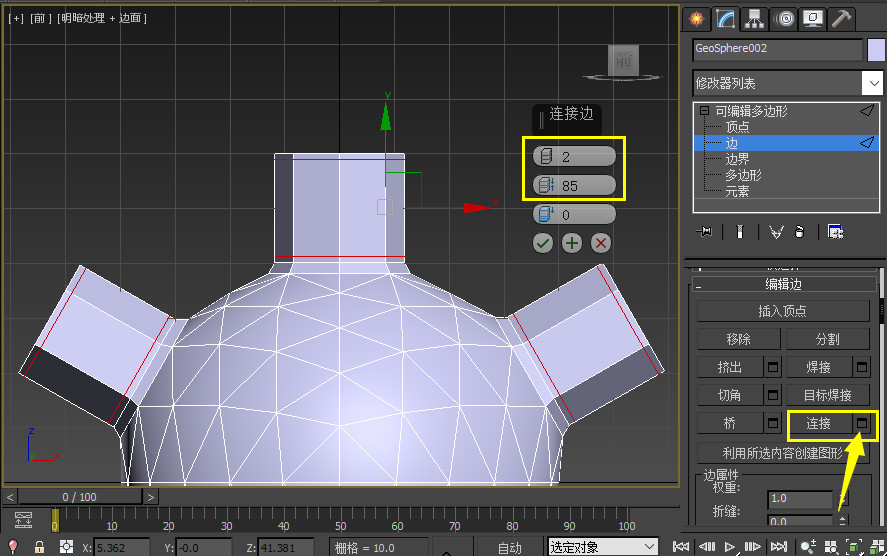

12、移除不需要的边和点，不移除也没多大关系。

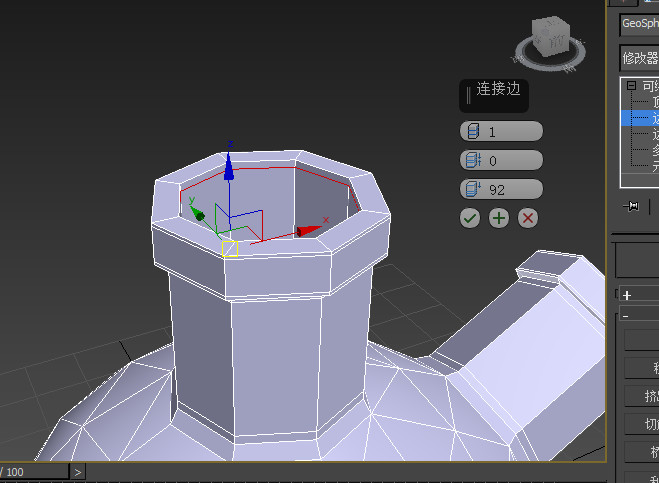

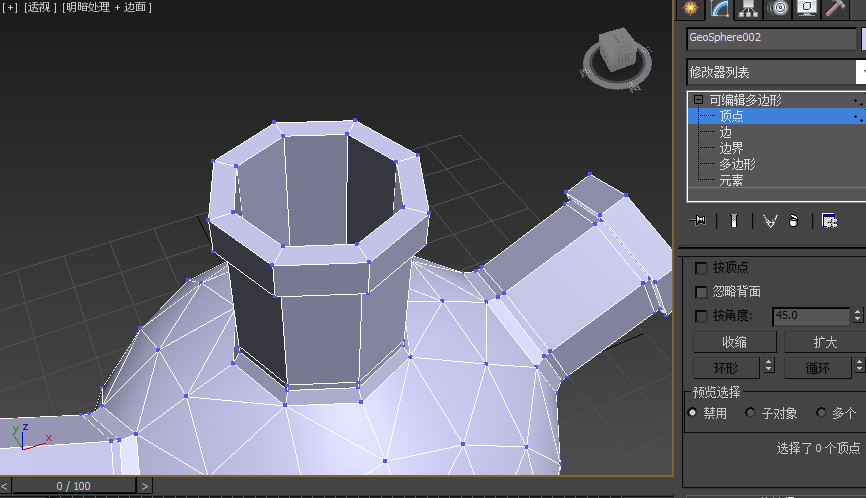

13、选择三个瓶口边沿的环形边，连接两条分段，勒住瓶口的造型。

14、瓶口内部的边沿同样加线作勒边处理。

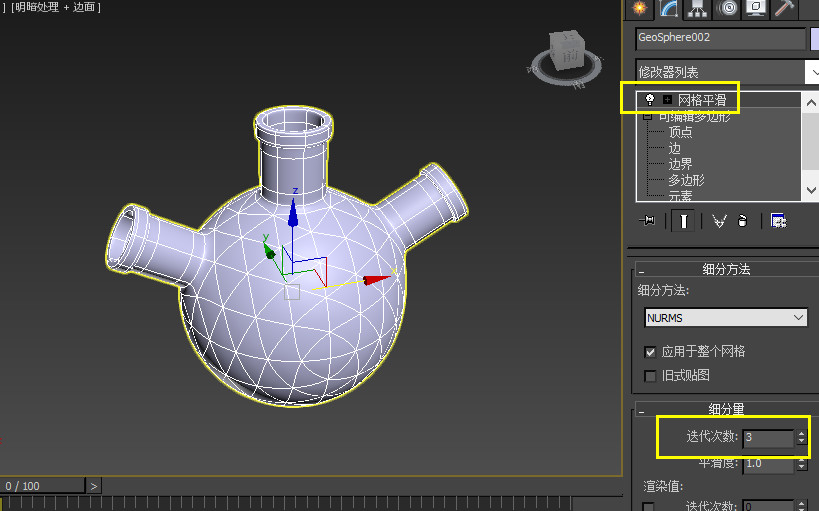

15、最后加网格平滑，迭代次数为3。

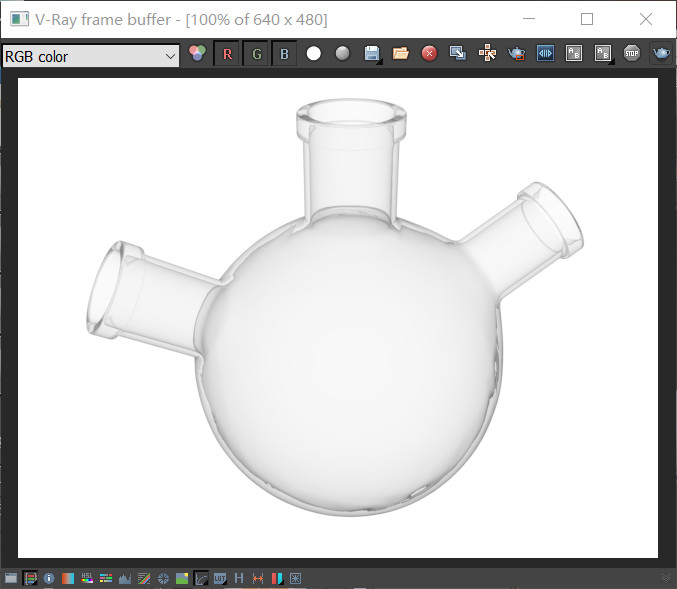

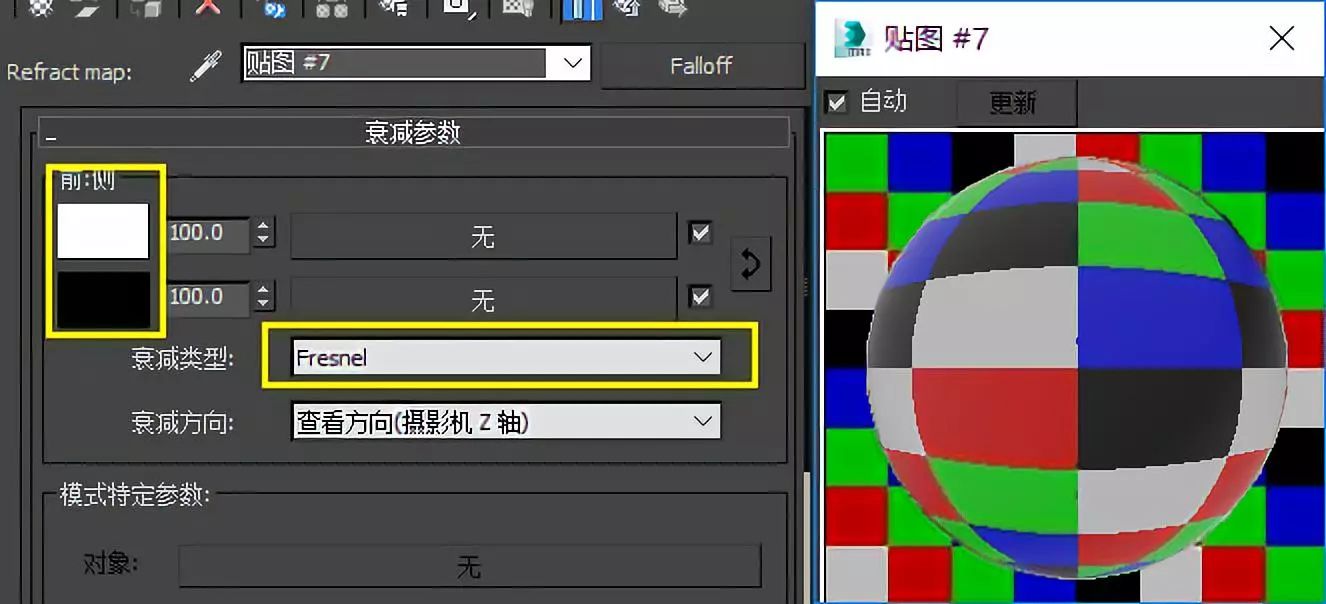

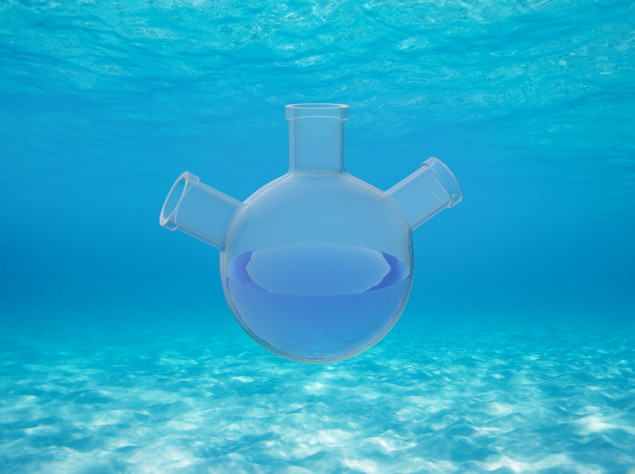

vray折射给个衰减贴图，渲染如下——

本期教程到此结束，感谢大家的收看。
