上期教程刚刚讲了如何将cif文件导入max中，然后就有人问我有没有MoS2晶体的3ds Max作图教程。

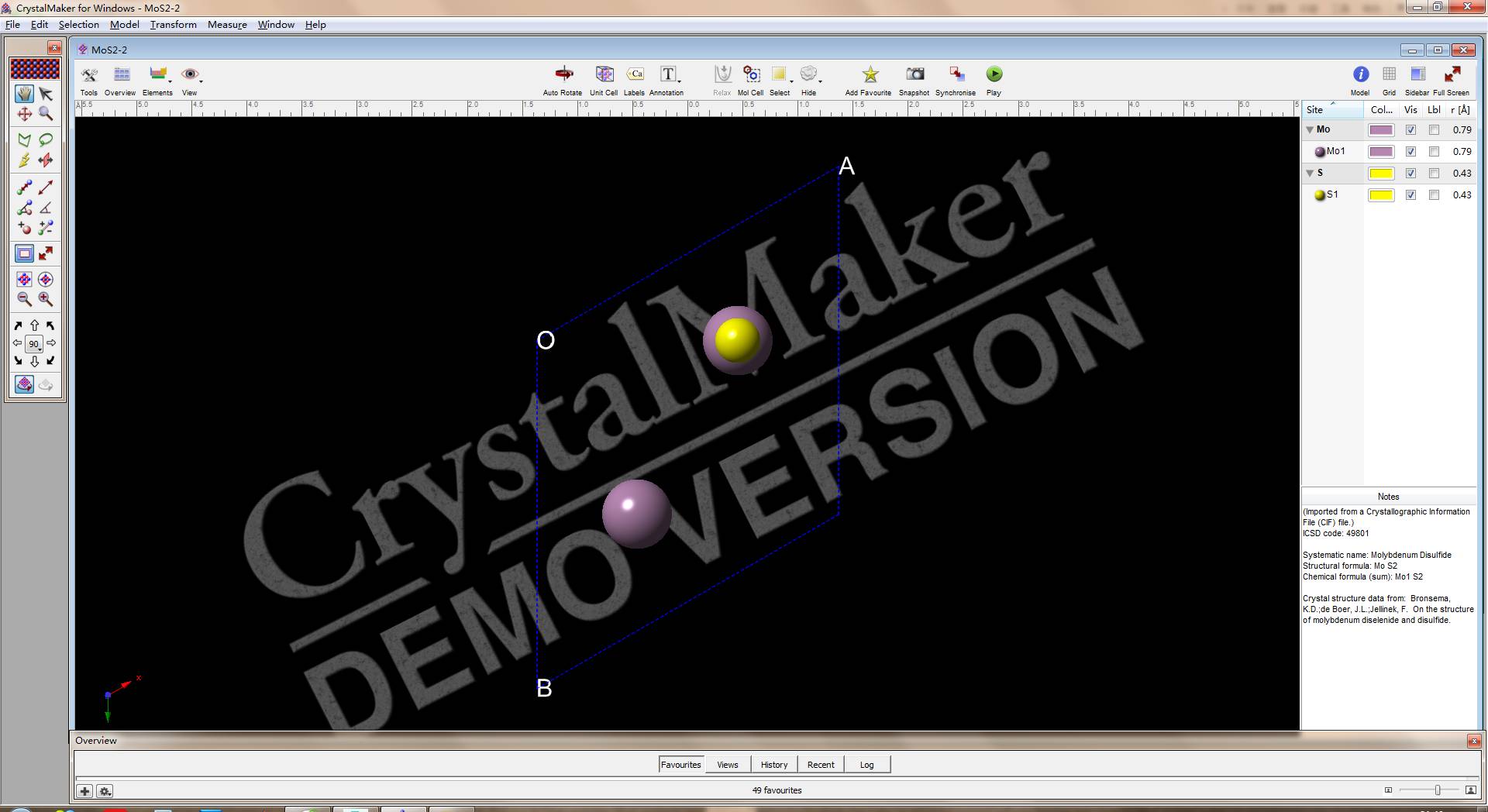

其实当时我的内心是崩溃的，我的教程难道都白出了吗？但我还是强忍住泪，从网上下了个MoS2的cif文件，默默用CrystalMaker软件打开，然后导出存为dae格式。

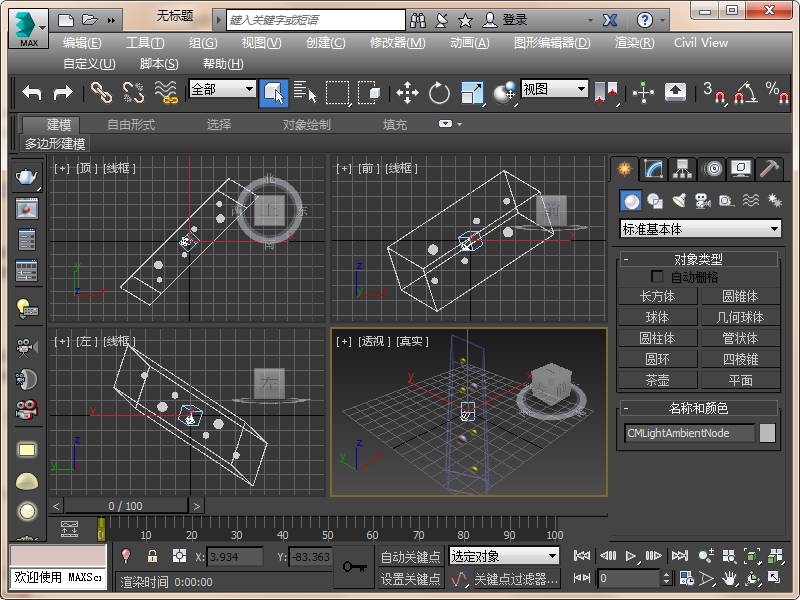

当我将保存好的dae文件导入3ds Max后，好像是有那么点儿不对劲。只有单个的晶胞暂且不说，而且在视图中还是倾斜的。

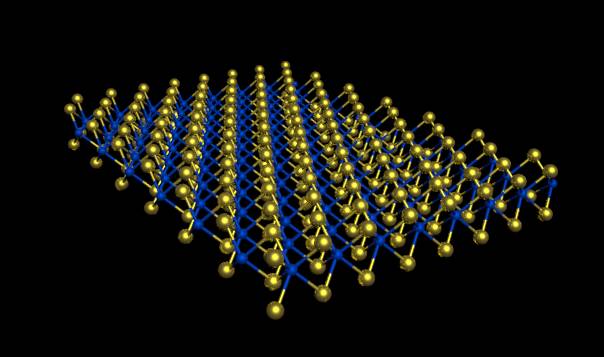

而我们想要的图分明长这样↓↓↓

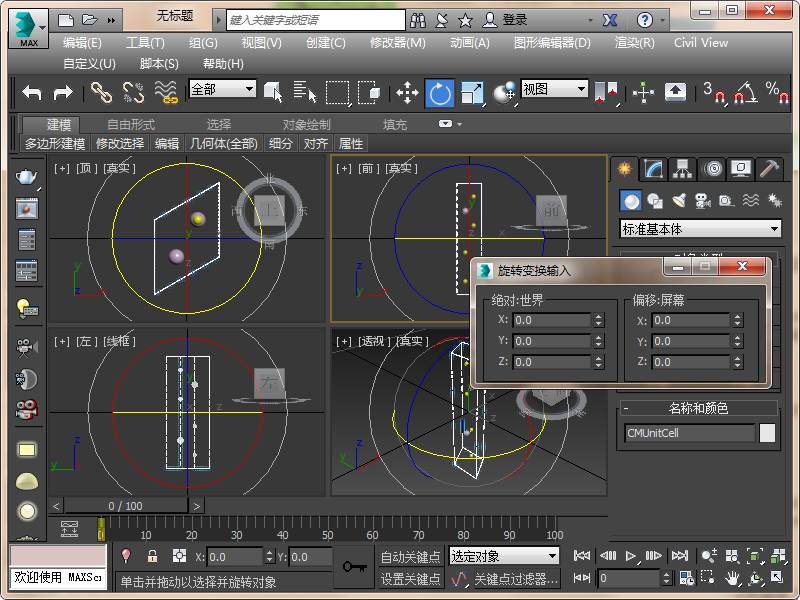

然而根本不用慌。我们把灯光、摄影机什么的选中后删除（或者隐藏），然后选择所有的对象，右击主工具栏的旋转工具，弹出“旋转变换输入”窗口，在“绝对：世界”一栏设置X、Y、Z的值均为0.0，晶胞看起来就顺眼多了。

建模部分

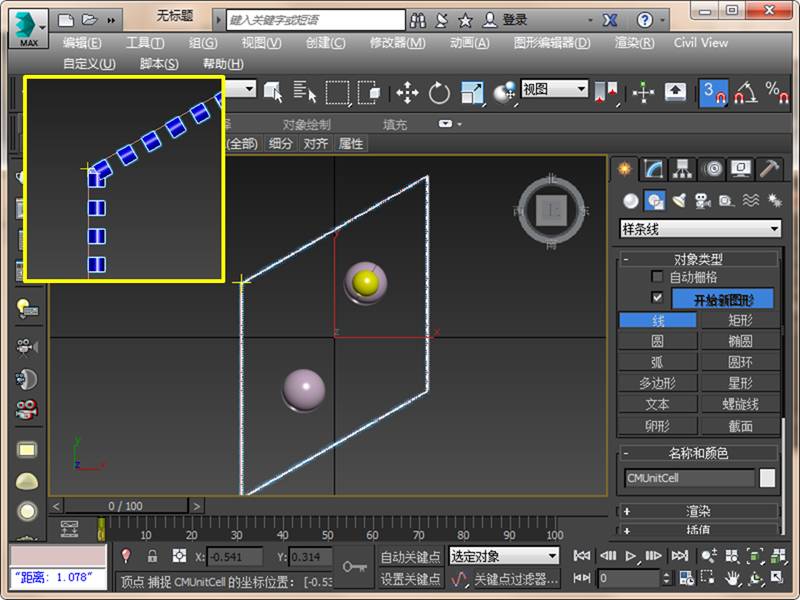

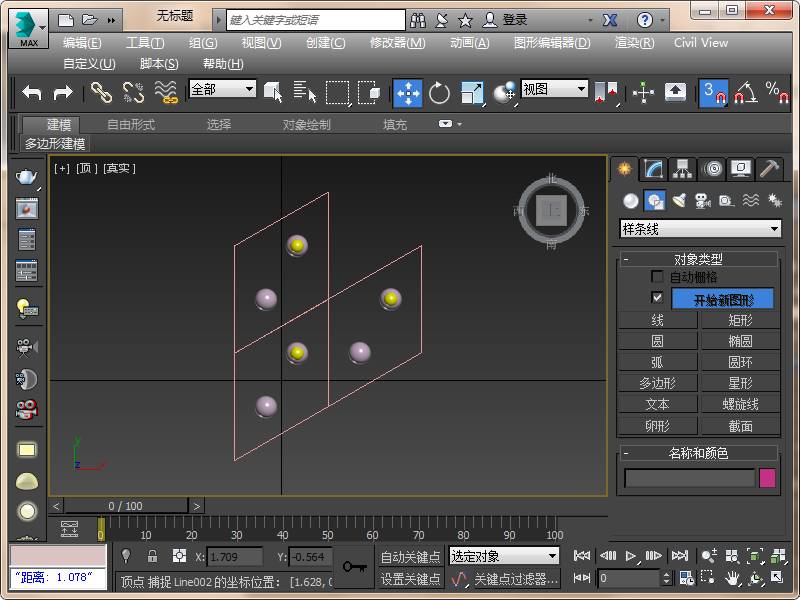

1、开启顶点捕捉，在顶视图用线围出平行四边形的形状。注意捕捉顶点时选择正确的顶点，保证围出来的是平行四边形。

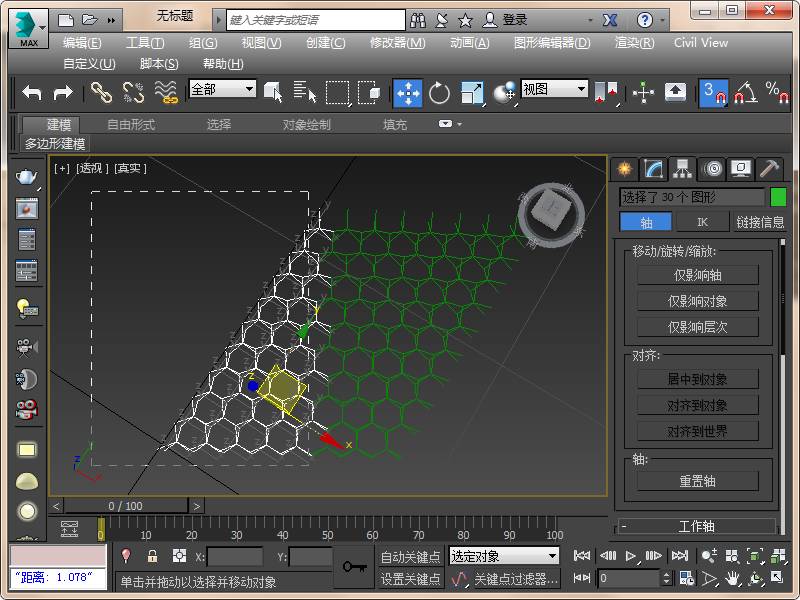

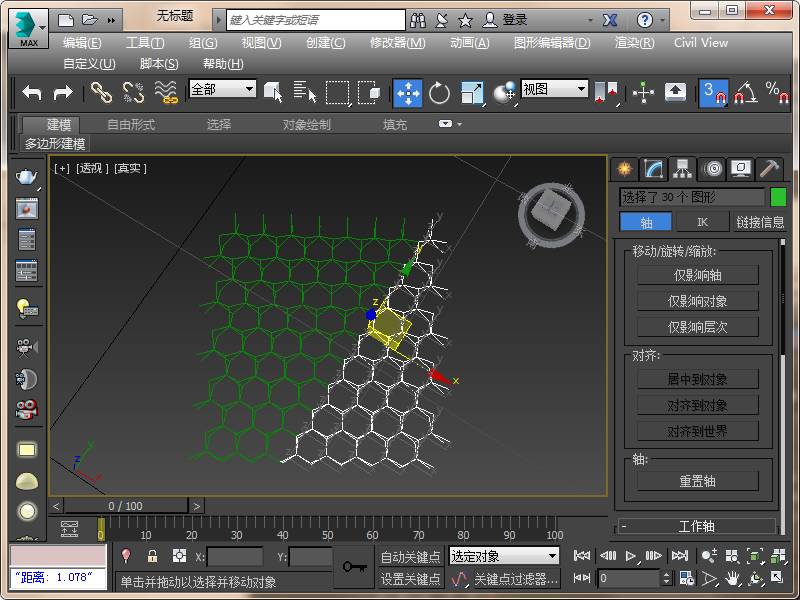

2、删除原有的虚线框，用顶点捕捉将整体往右和往上各复制一个（全选对象后移动鼠标捕捉到平行四边形的顶点，按Shift+移动进行复制），如图所示。

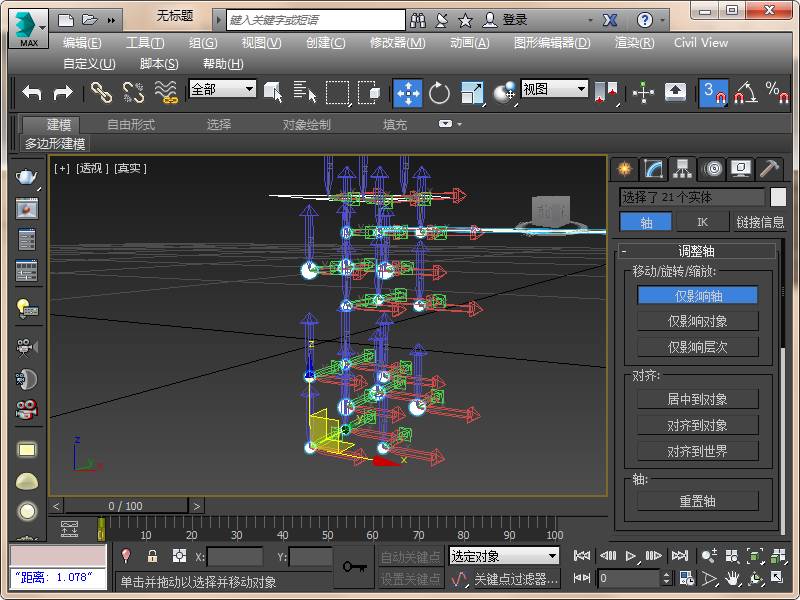

3、按Ctrl+A选中所有对象，点击“层次”面板中的“仅影响轴>>居中到对象”，然后再次点击“仅影响轴”关闭。

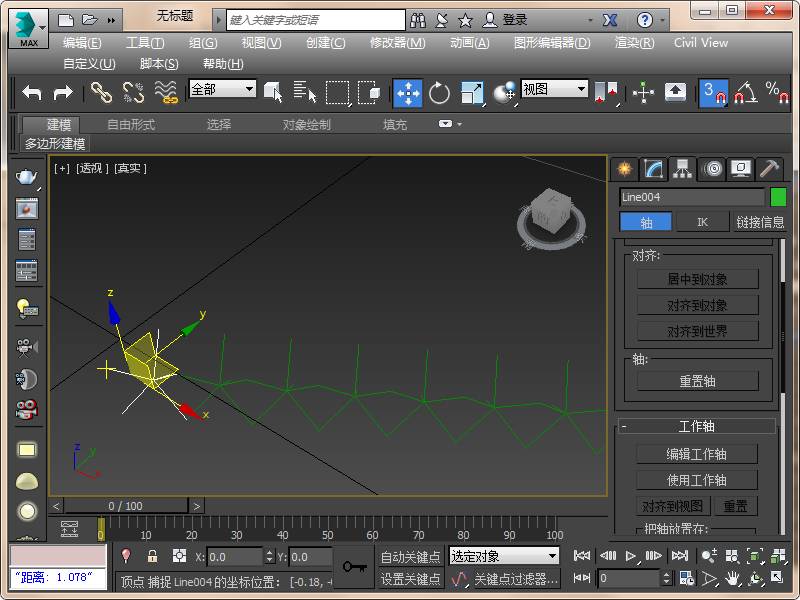

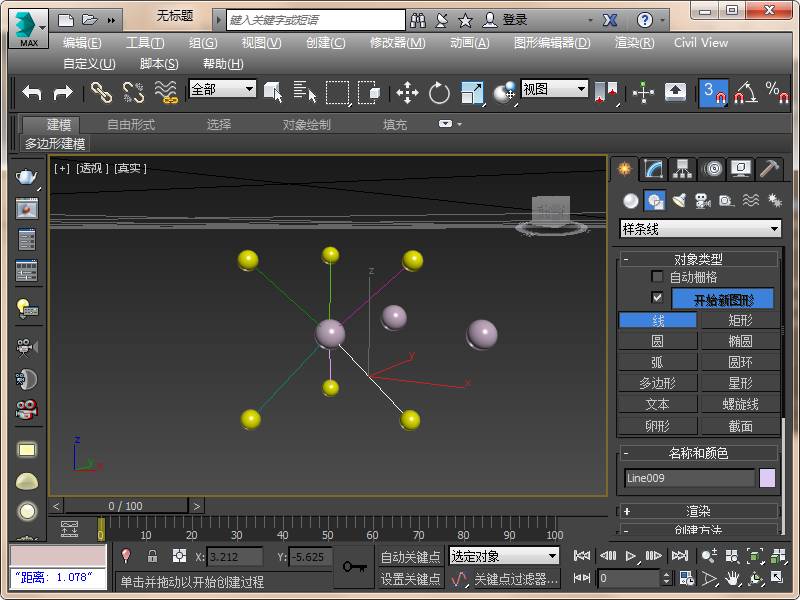

4、找到如图所示的一个单元，在栅格和捕捉设置中将“顶点”改为“轴心”，捕捉小球的球心进行连线。

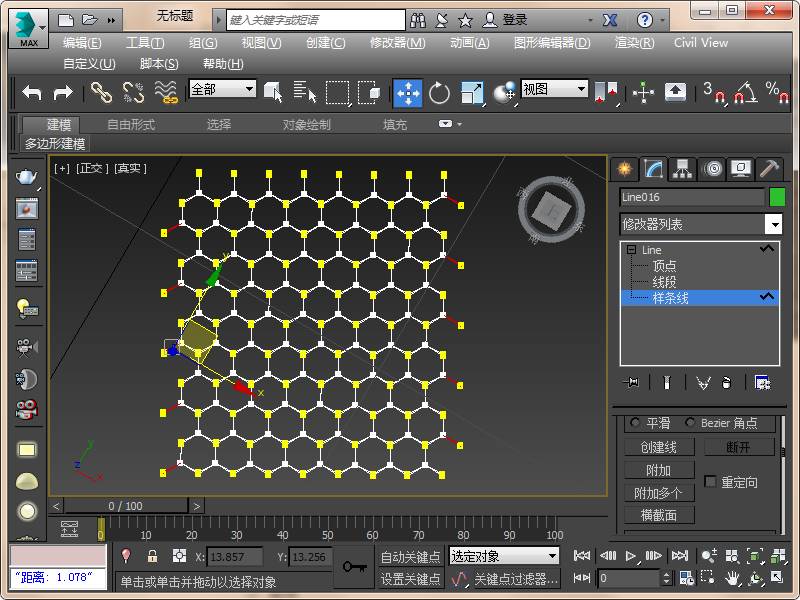

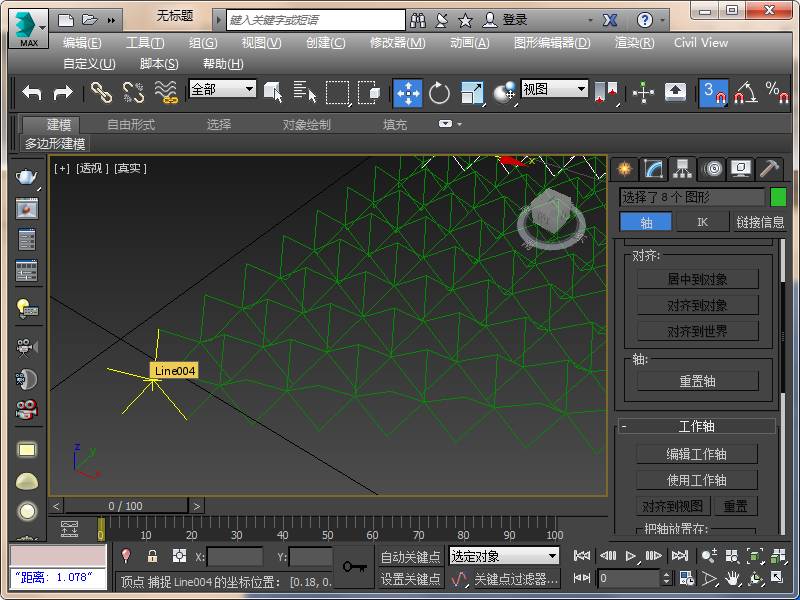

5、得到六条连线后，其余的对象就可以统统删掉了。转为可编辑样条线后附加，然后将轴心捕捉改为顶点捕捉，进行移动复制。

6、框选如图所示部分，结合顶点捕捉移动到另一侧，整体得到矩形形状。

7、整体附加，在“样条线”子层级选择不想要的样条线删除。

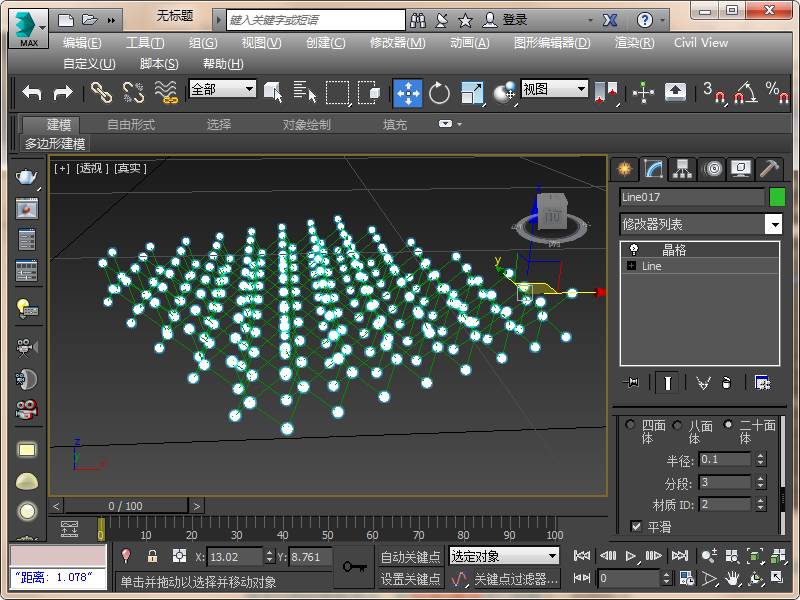

8、右击选择“克隆”，复制一个后直接添加晶格修改器，修改节点参数。

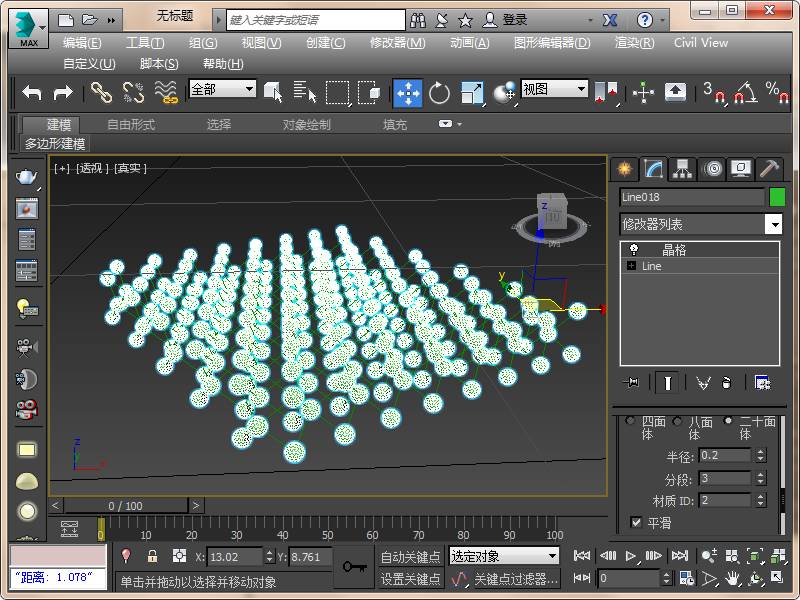

9、选择晶格对象，右击选克隆，修改节点参数，得到半径稍微大一点的球体。

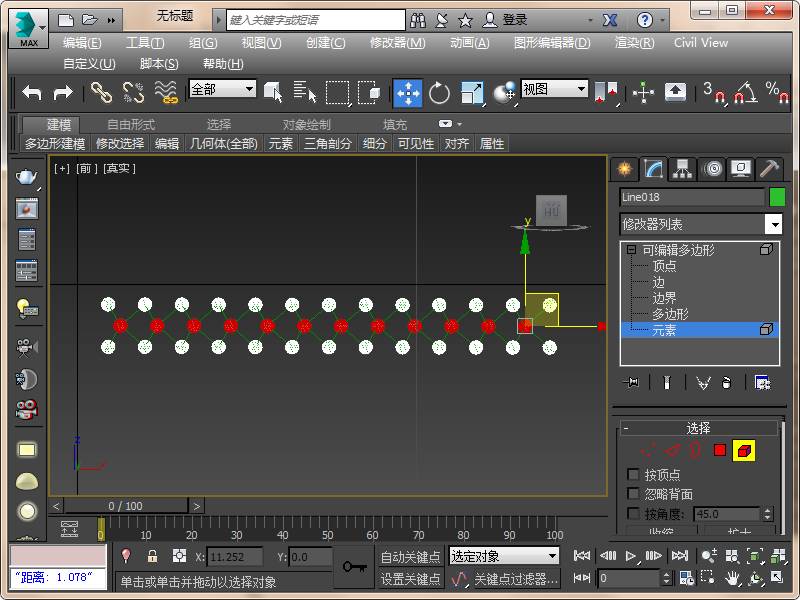

10、右击转为可编辑多边形，在前视图选择中间的球体（元素子层级）删除。

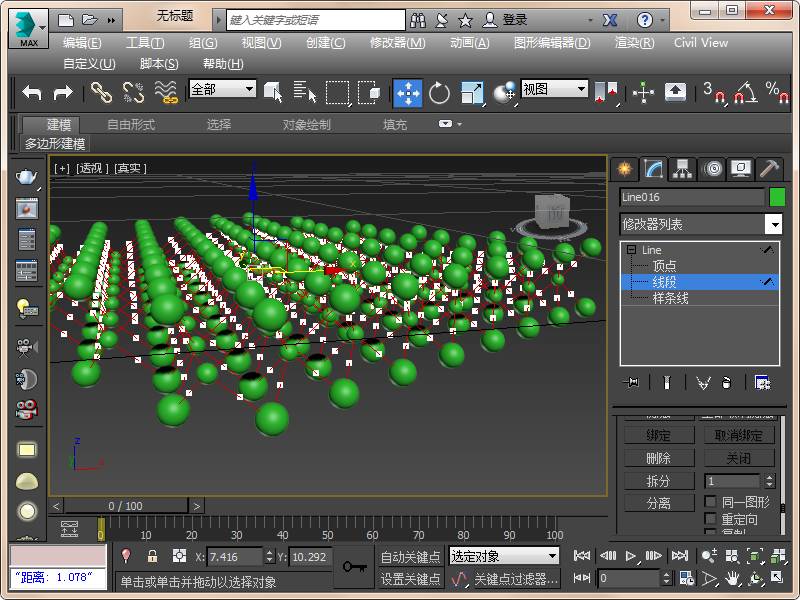

11、选择样条线，在“线段”子层级框选所有线段，在“几何体”卷展栏中点击“拆分”命令，默认的拆分值为1。

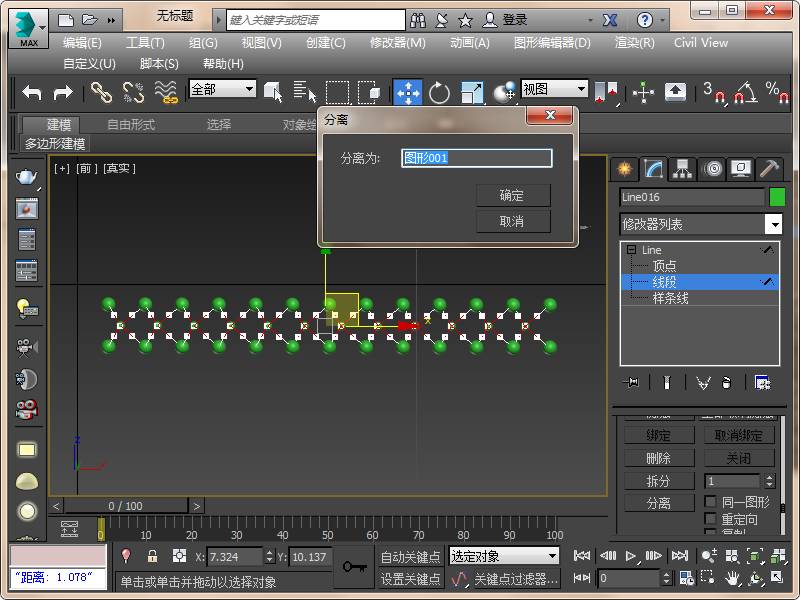

12、在前视图框选中间的线段，点击“分离”。

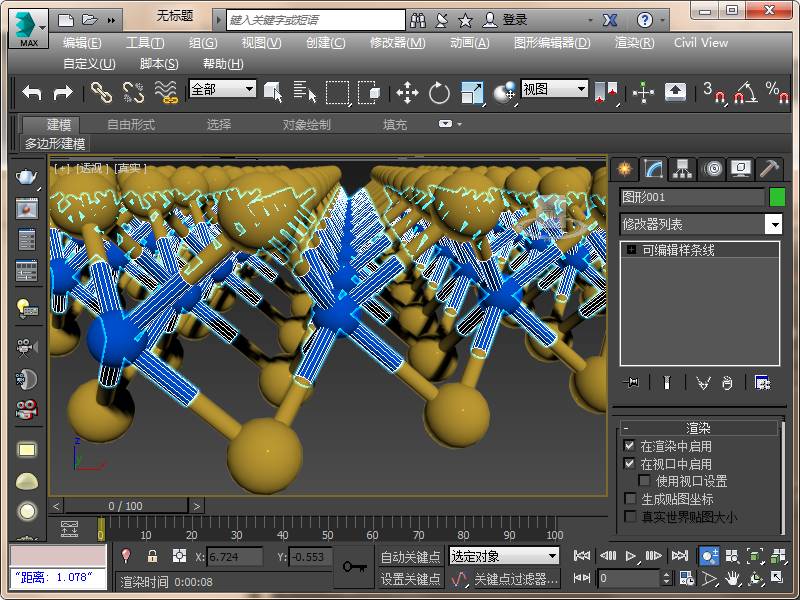

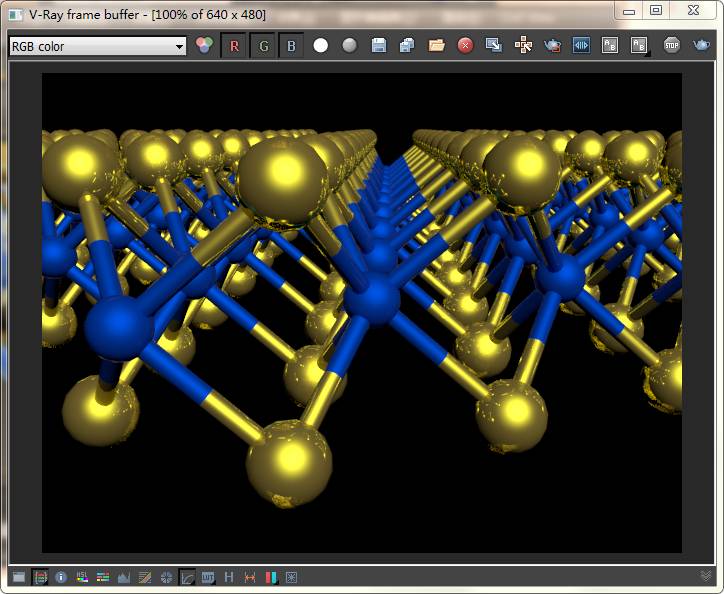

13、剩下的任务就是分别赋予材质，然后渲染出图。记得样条线要开启“在渲染中启用”和“在视口中启用”，然后设置径向厚度。

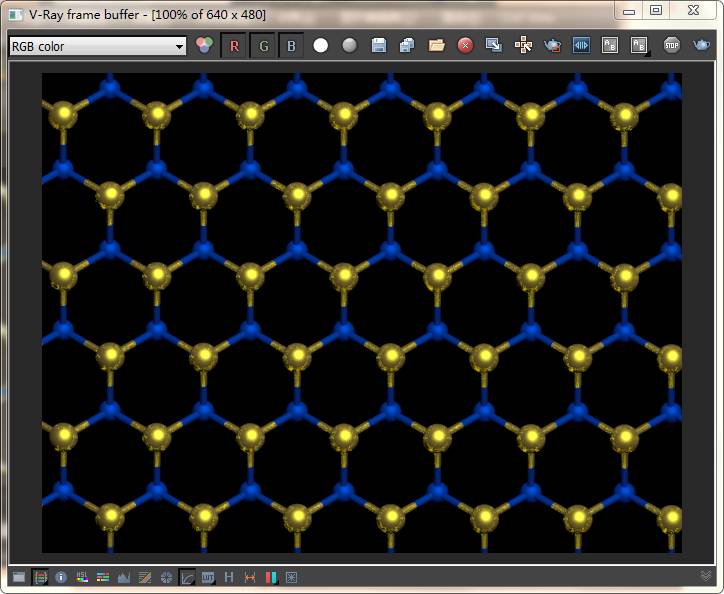

顶视图——

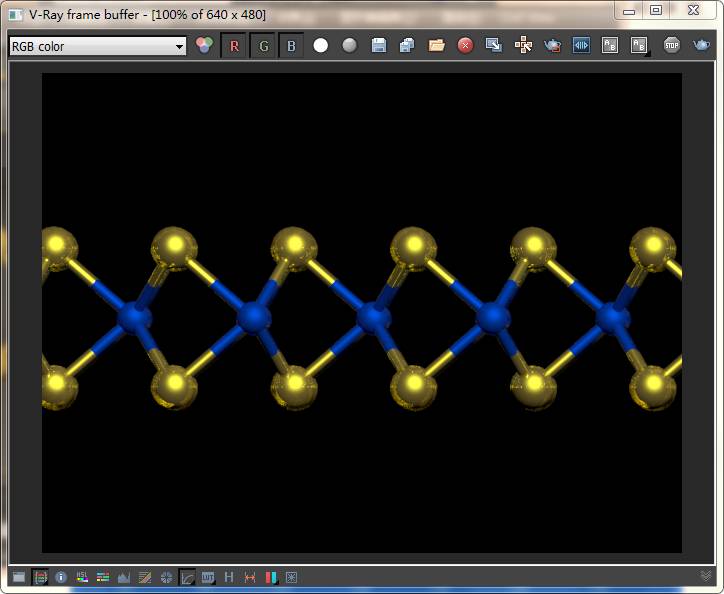

左视图——

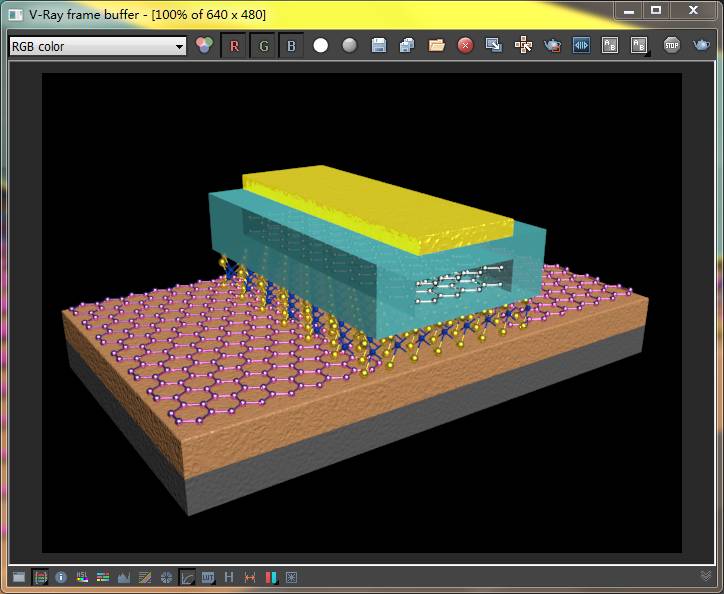

再添点儿砖，加点儿瓦视图——

今日教程到此结束
