依托于Revit这一强大的BIM平台，Dynamo作为参数化设计和可视化编程的利器，作用也越发突出。但是目前而言，相对年轻的Dynamo存在着一个瓶颈，就是可用的节点太少，很多功能都无法实现。

但，假如你会一点Python，会一点Revit API，那情况就不一样了，Dynamo将变得空前强大，它能实现大部分Revit开放的功能，并可以将它作为节点保存起来，下次需要的时候可以再次调用，而且它是以一种参数化的，自动的、批量的方式实现的。

下面将介绍如何自定义节点，让Dynamo变得更加强大。

在开始之前，你可能需要了解一点Revit API以及一点Python，我们知道在目前的Dynamo节点中是无法生成栏杆扶手的，所以我们将通过自定义一个栏杆扶手的节点来介绍具体方法，文中将附上完整的源代码。

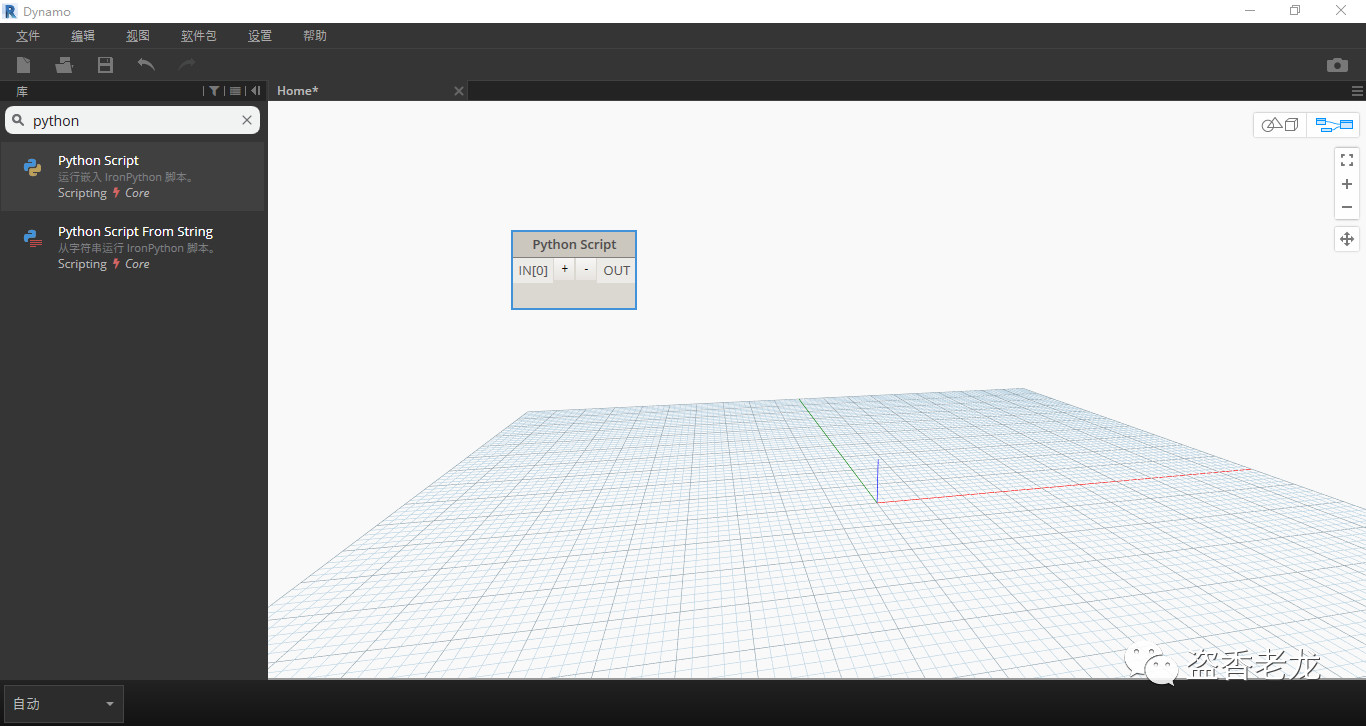

首先，我们打开Dynamo，并从库中创建一个Python节点

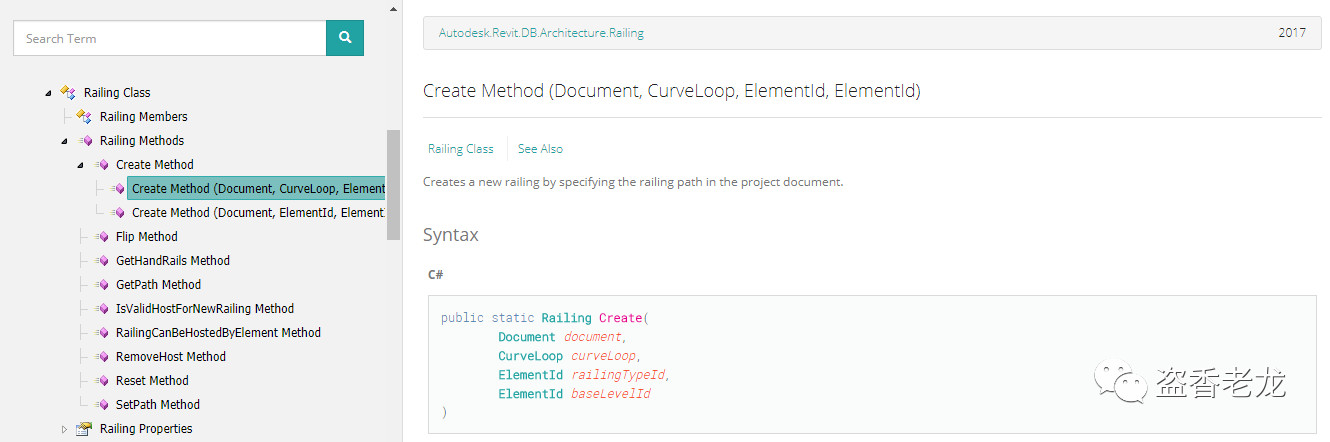

接着我们查看Revit API，可以看到其实生成栏杆扶手很简单，它只需要栏杆扶手的定位线、栏杆扶手的类型以及在哪一个标高生成即可。

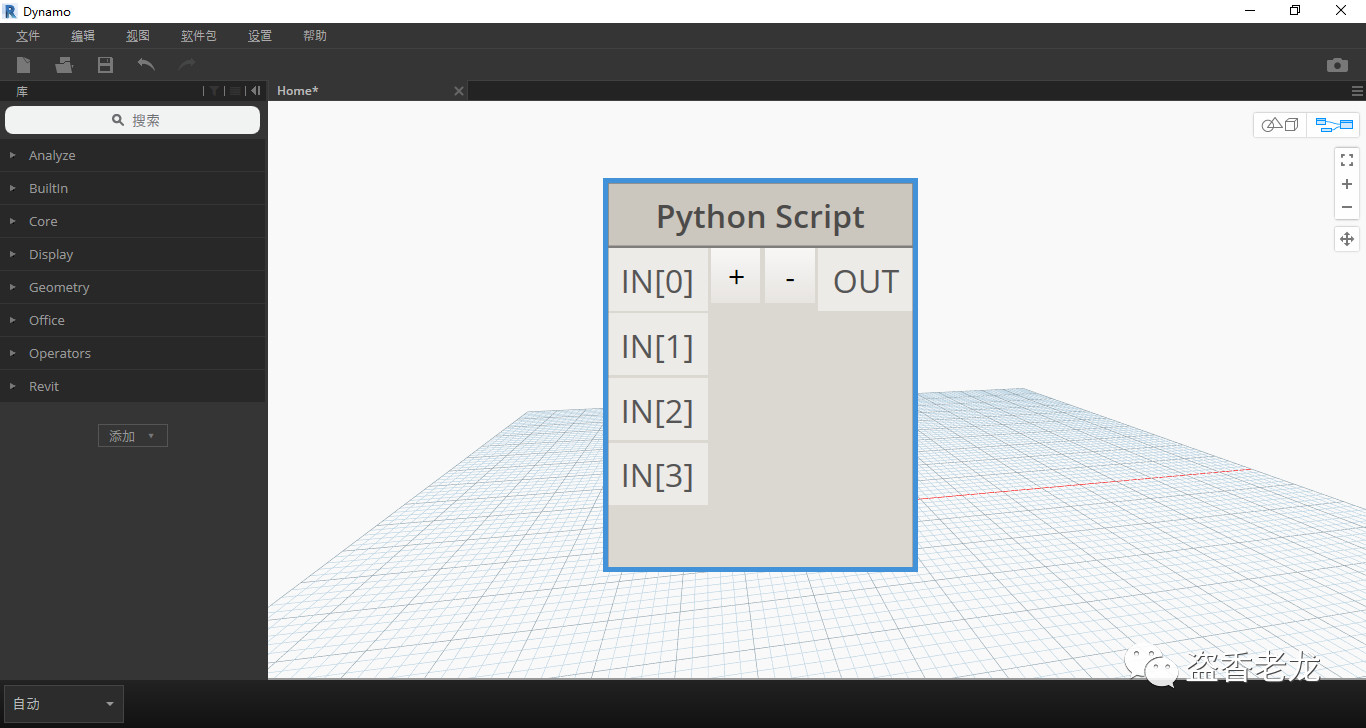

所以接下来我们就一一实现这些条件，我们在Python节点上新增4个输入接口（点击节点上的“+”号），它看起来是这个样子。我们将IN[0]作为栏杆扶手的定位线的输入点，IN[1]为栏扶手的族名称，IN[2]为扶手的类型名称，IN[3]为标高的输入节点。

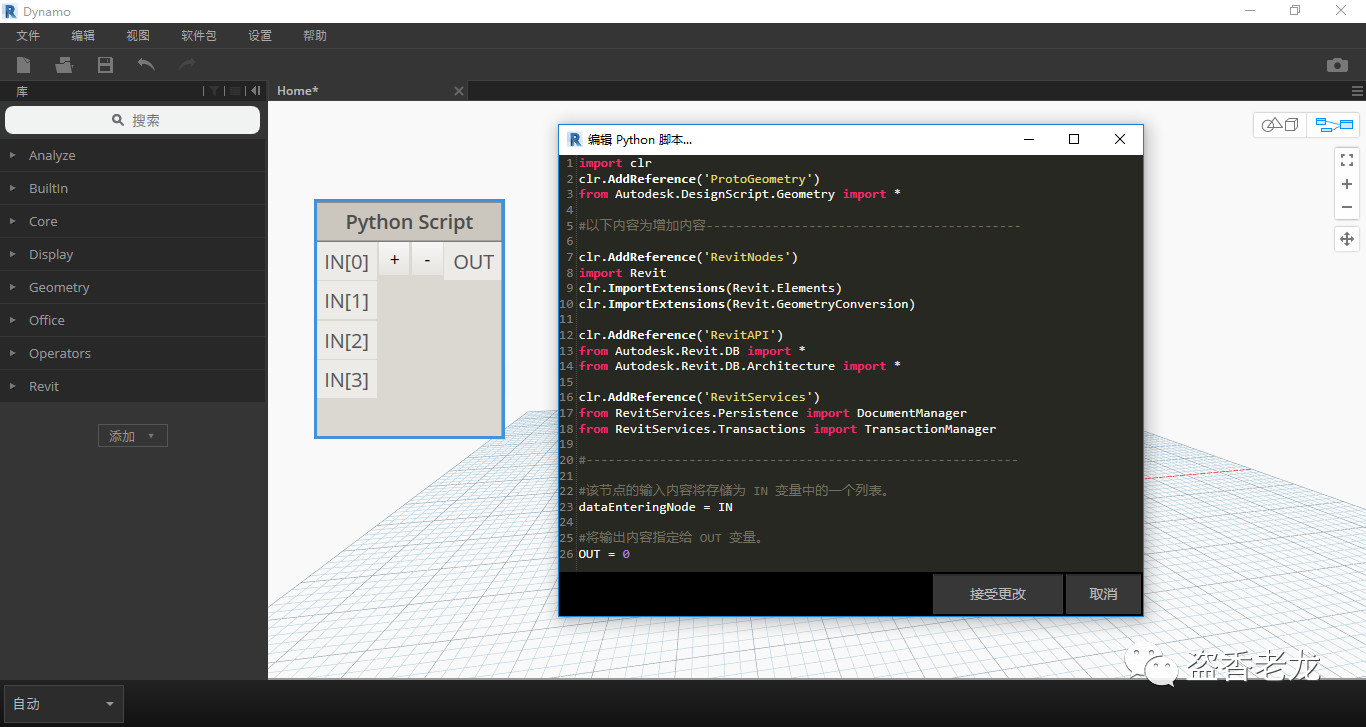

接着双击Python节点空白处，在Python脚本中导入必要的模块，它的样子应该是下图这样的

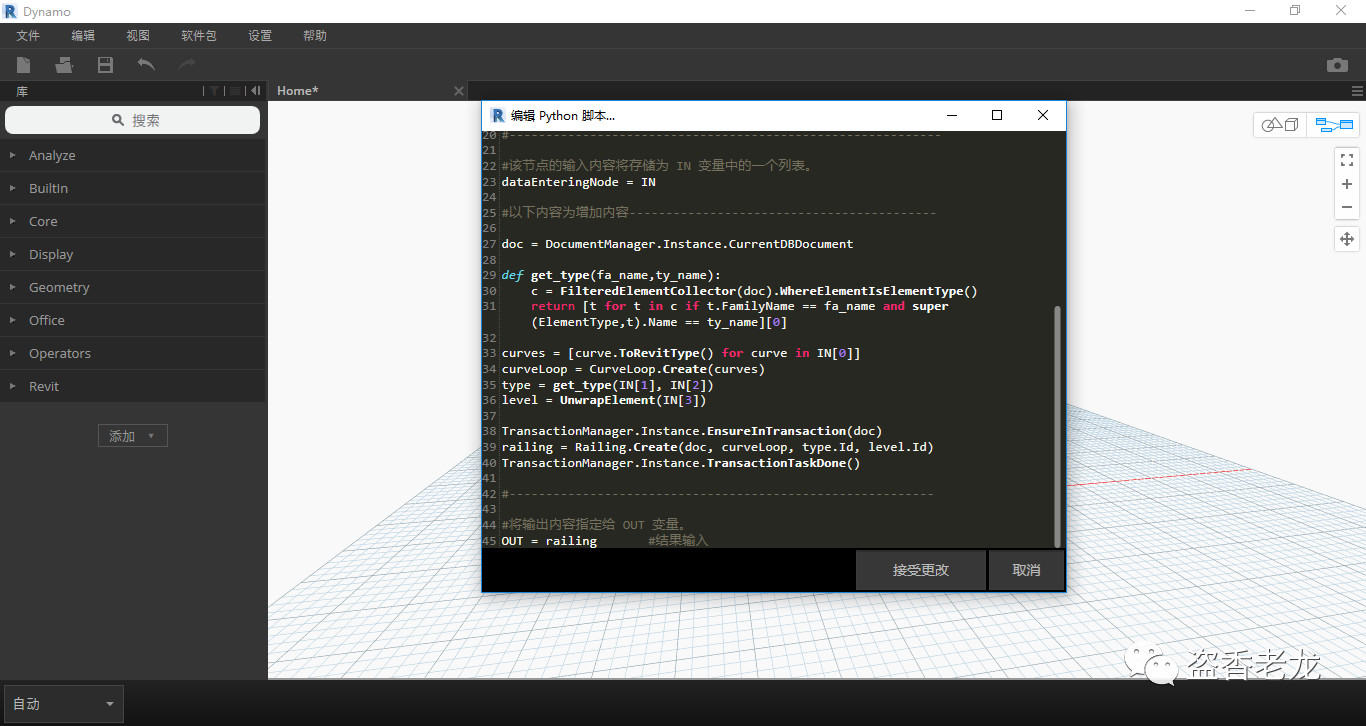

接着，处理输入节点的数据，并调用Revit API中是Railing类的静态方法。它是样子应该是下图所示，这样我们的节点为就做好了。

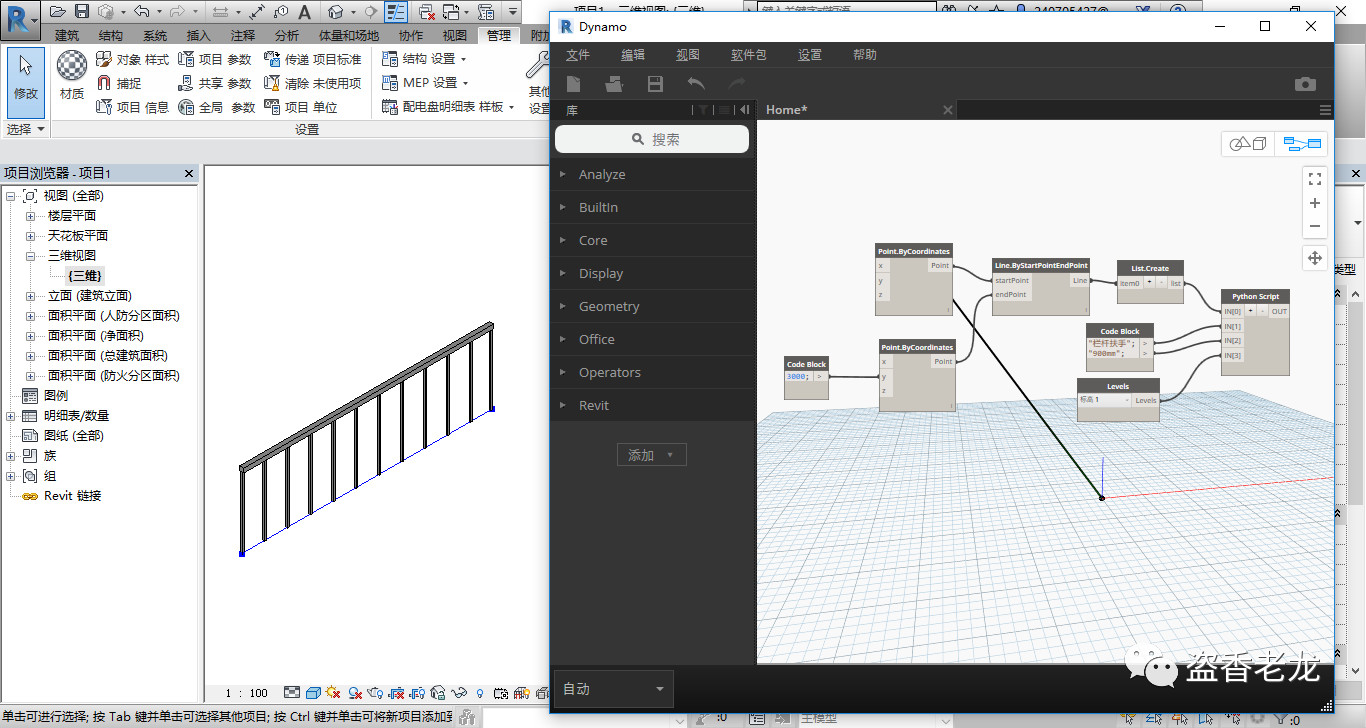

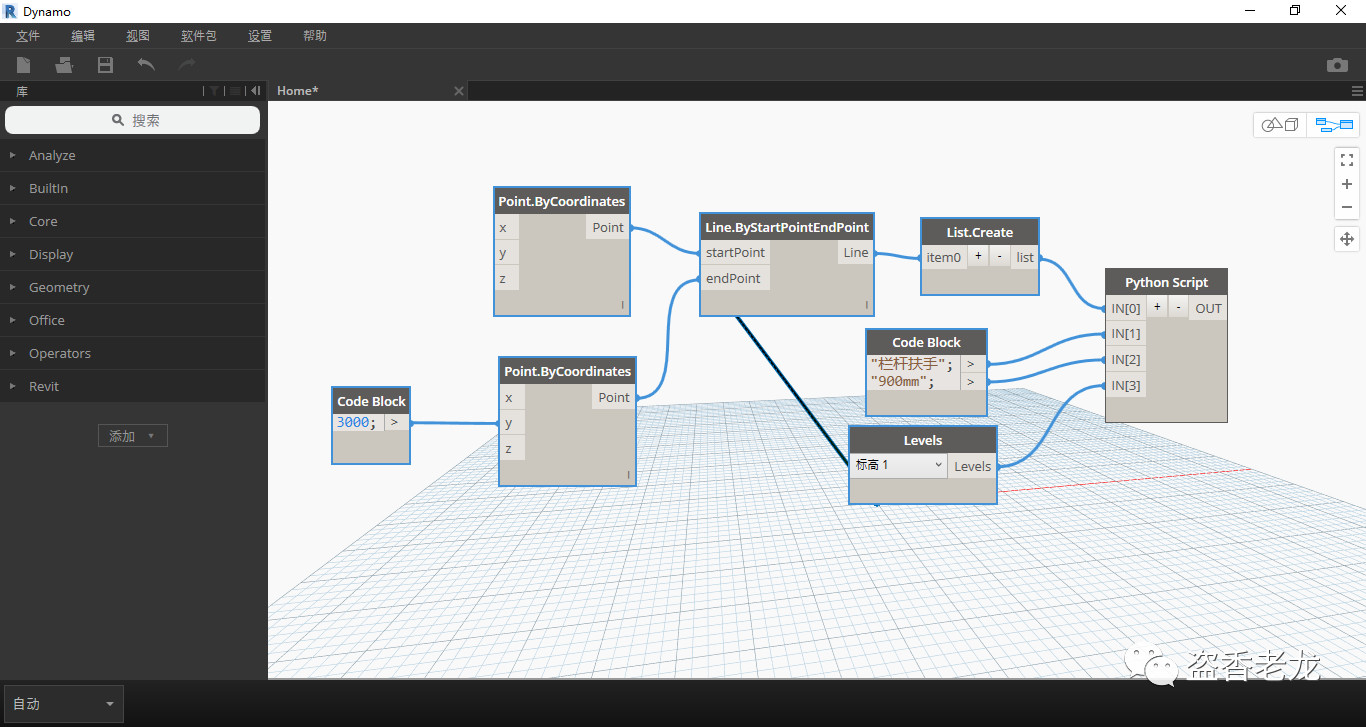

我们尝试一下此节点是否有效，新增下图高亮的节点

我们可以看到Revit中成功地生成了一个栏杆扶手，注意，此API对Revit最低的版本要求为Revit2017

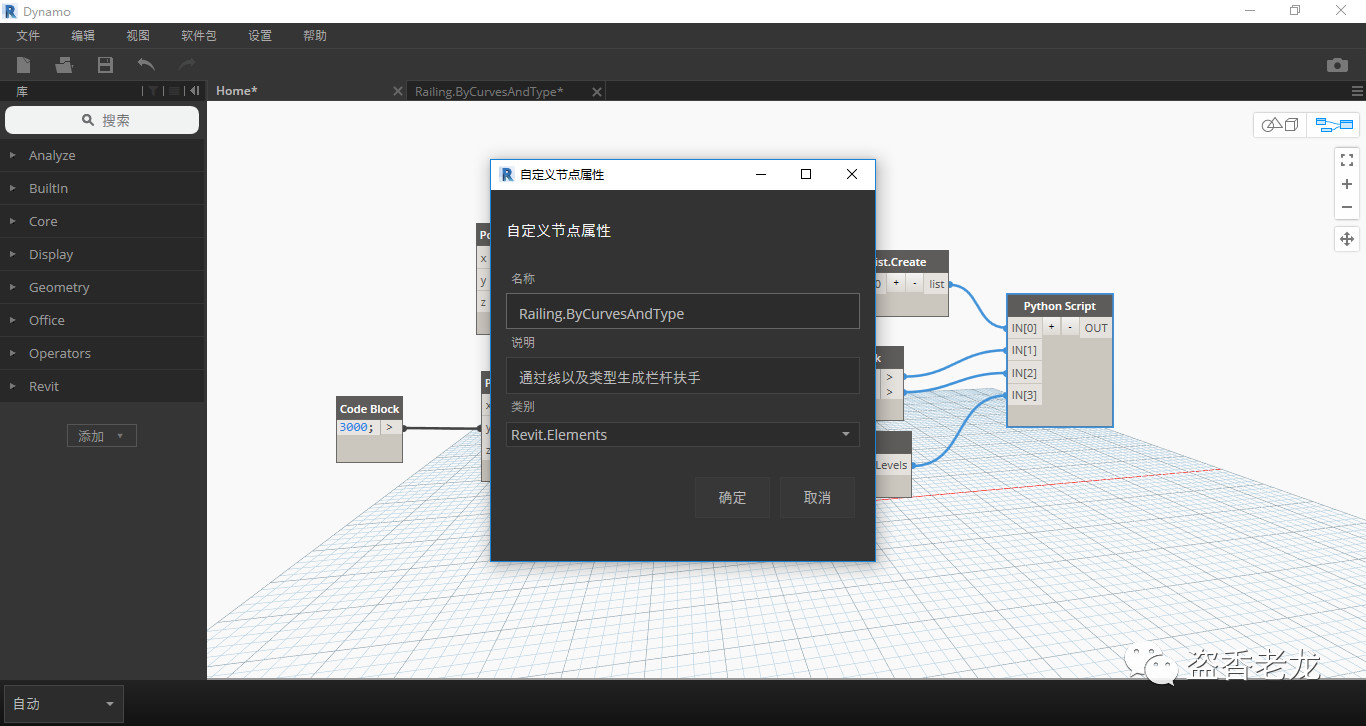

下面我们保存这个生成栏杆扶手的Python节点，让此节点处于选中状态，然后点击编辑->由选择项创建节点，将弹出以下对话框

我们可以根据需要填入相关信息，我填的信息如下

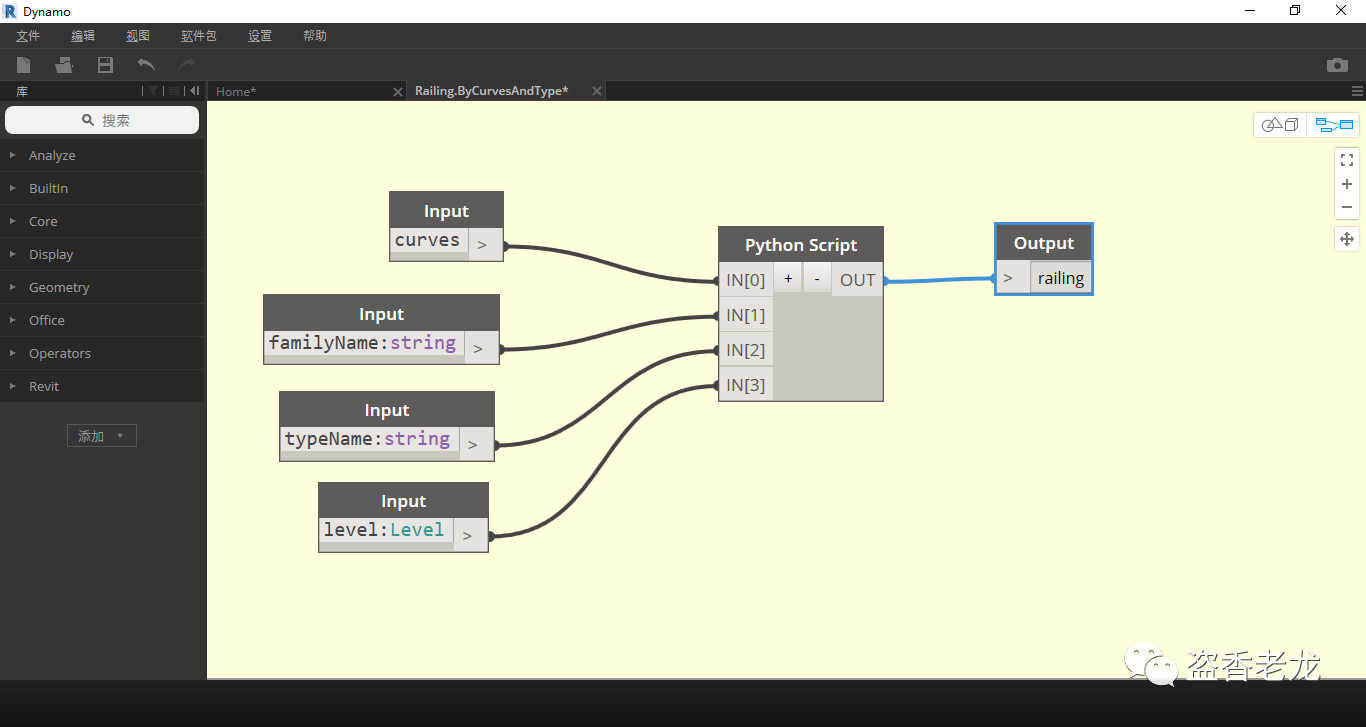

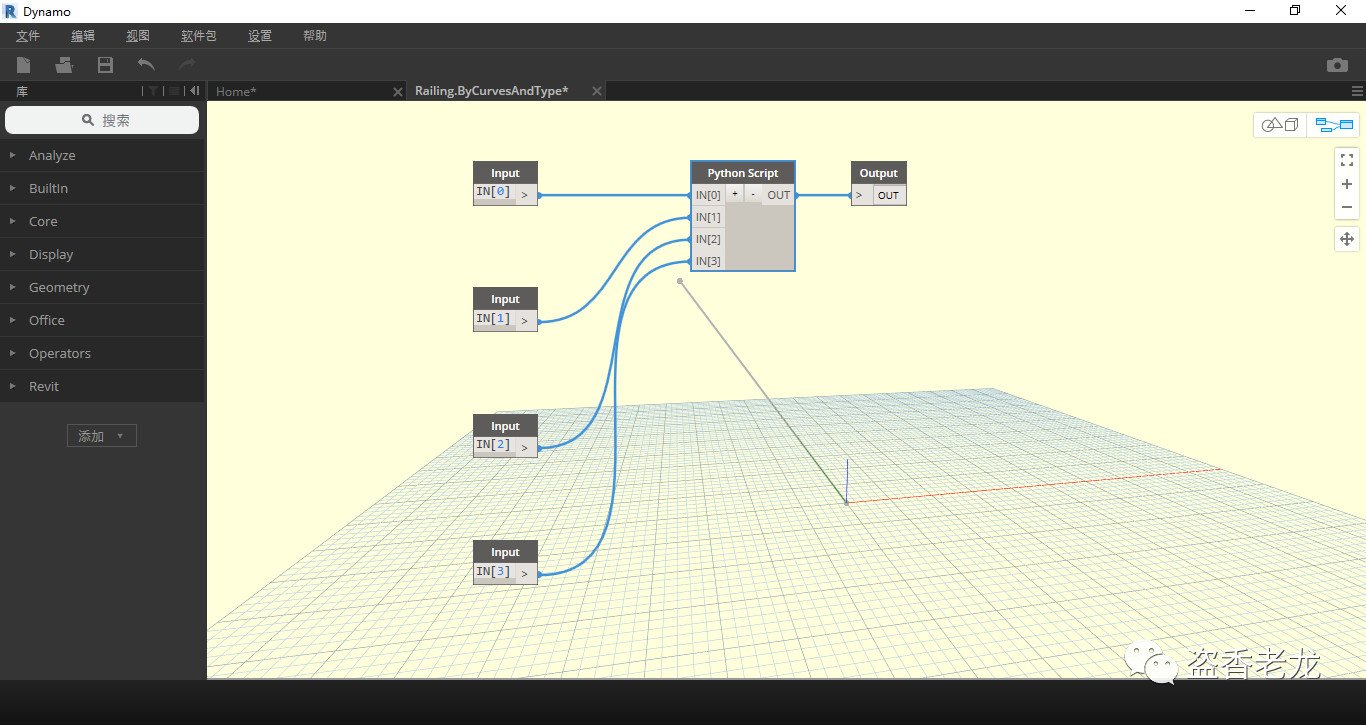

确定后将新建一个节点项目，如下图所示

我们更改输入及输出的提示文字，让此节点更加友好

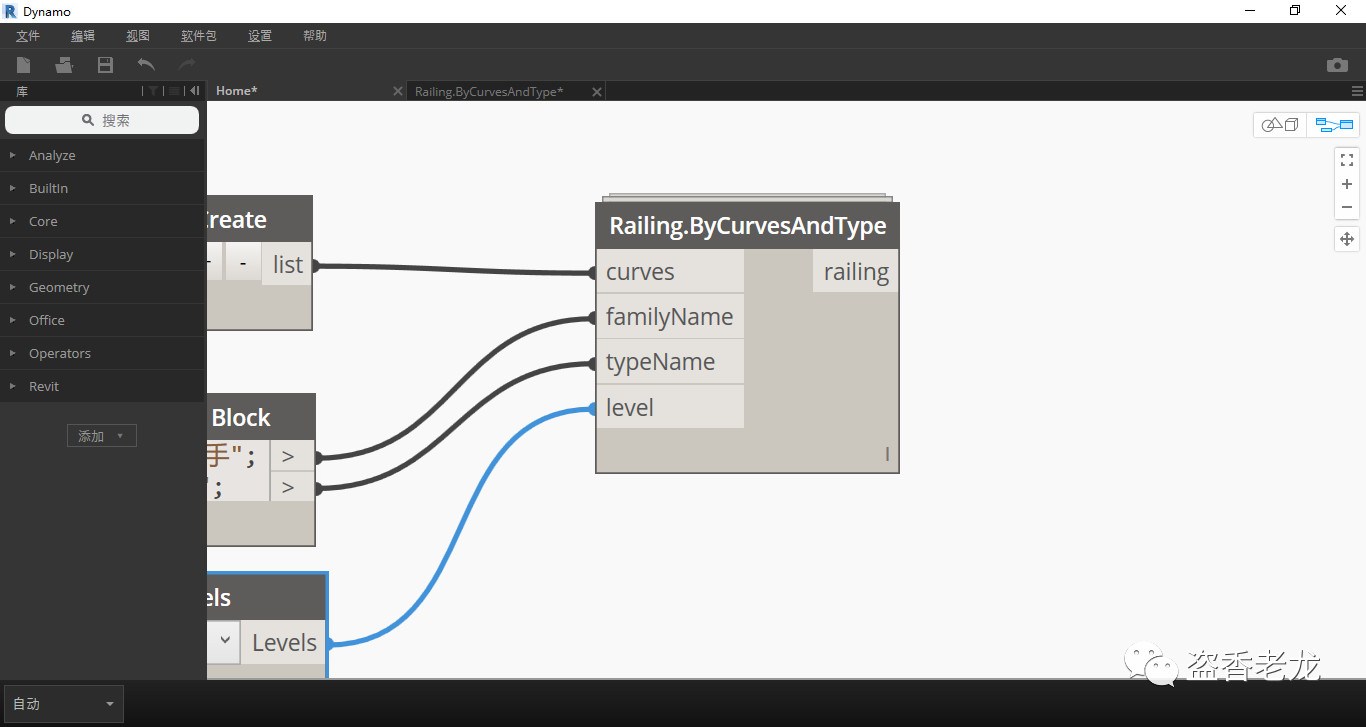

然后，我们返回到之前文档，发现节点变得跟Dynomo自带的节点差不多了，别忘记保存节点哦

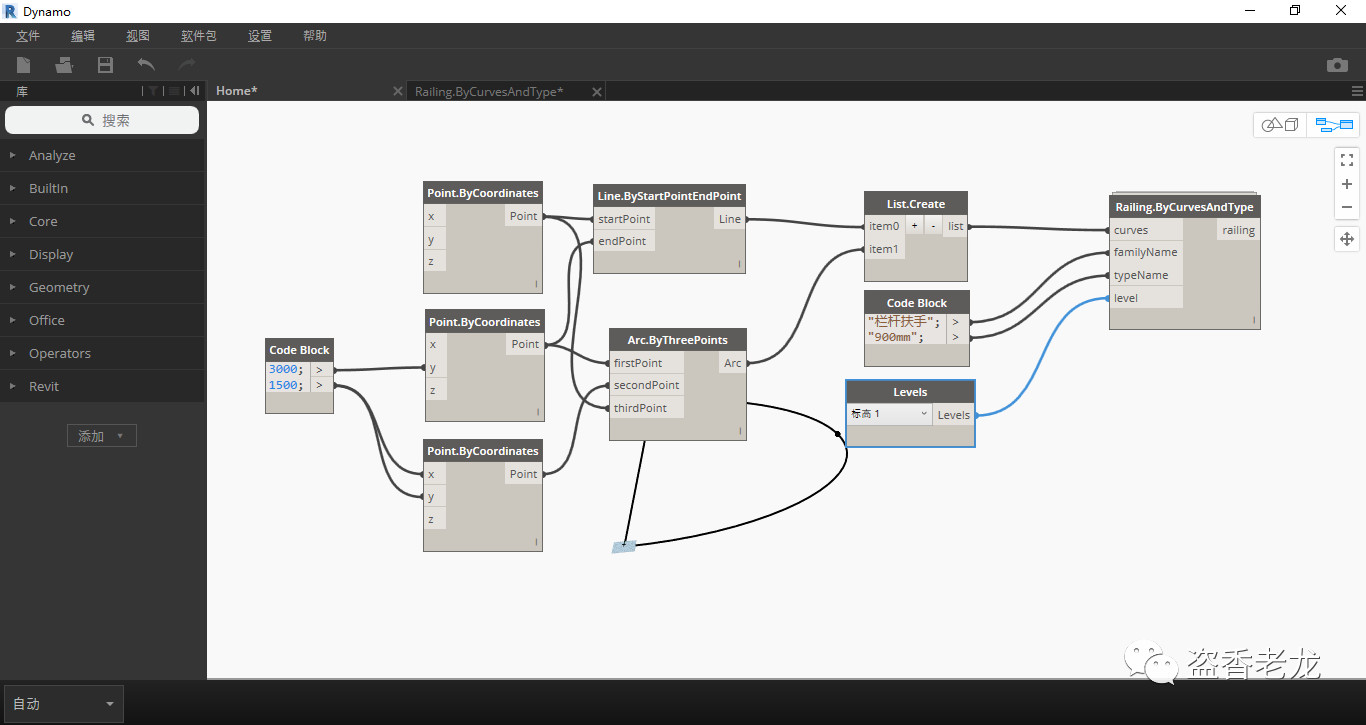

最后，我们给这个增加一个圆弧，来验证此节点

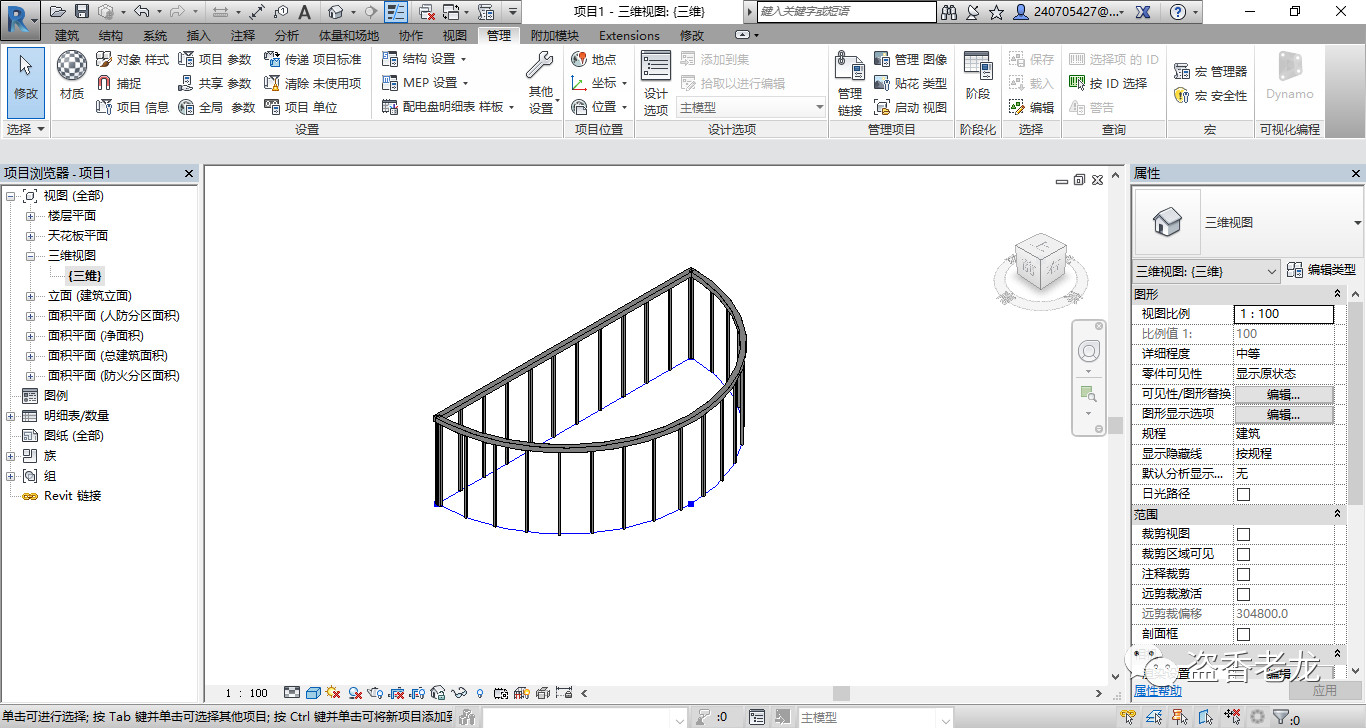

Revit生成的栏杆扶手如下，到此就结束了。
