这篇将介绍如何利用Dynamo自动生成结构柱类型。

● 思路

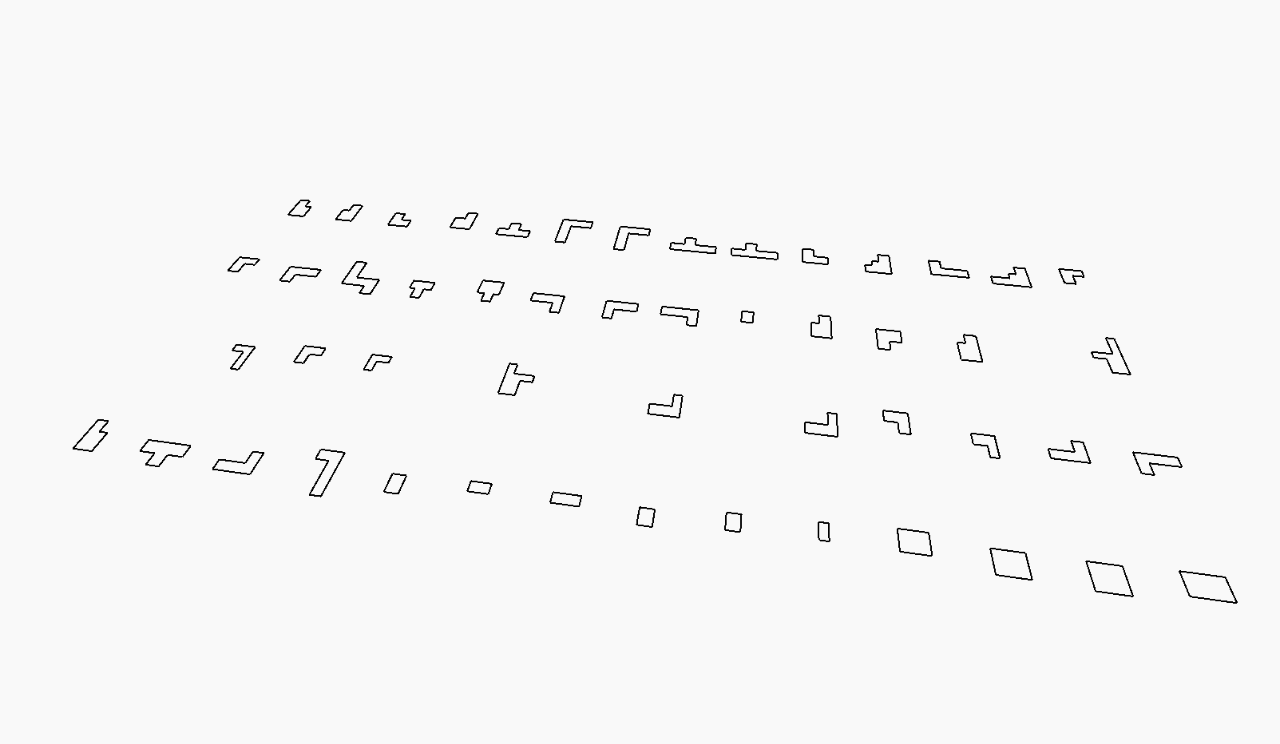

拾取链接的CAD线，并按图层拾取线，并转为polycurve。

核心节点：CAD.CurvesFromCADLayers（BimorphNodes节点包）

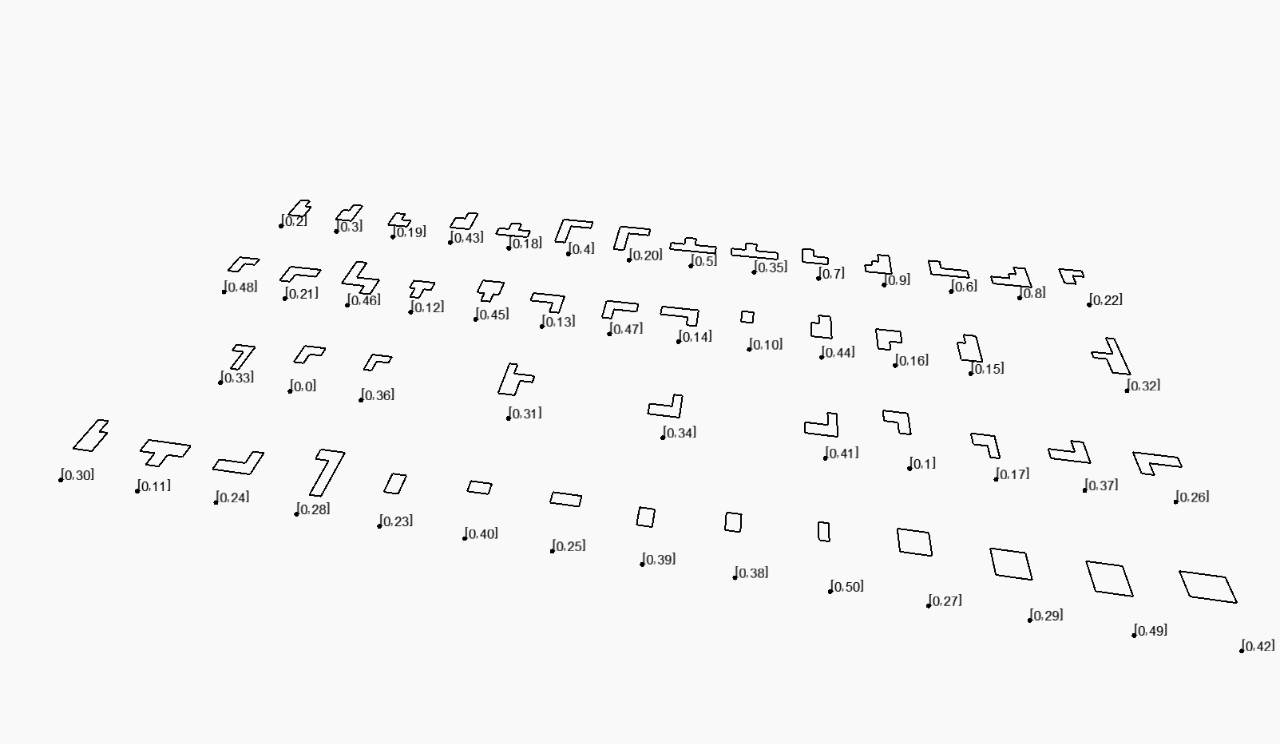

拾取链接的CAD文字，并按图层拾取文字，并拾取其坐标点。

核心节点：CADTextData.FromCADLayers（BimorphNodes节点包）

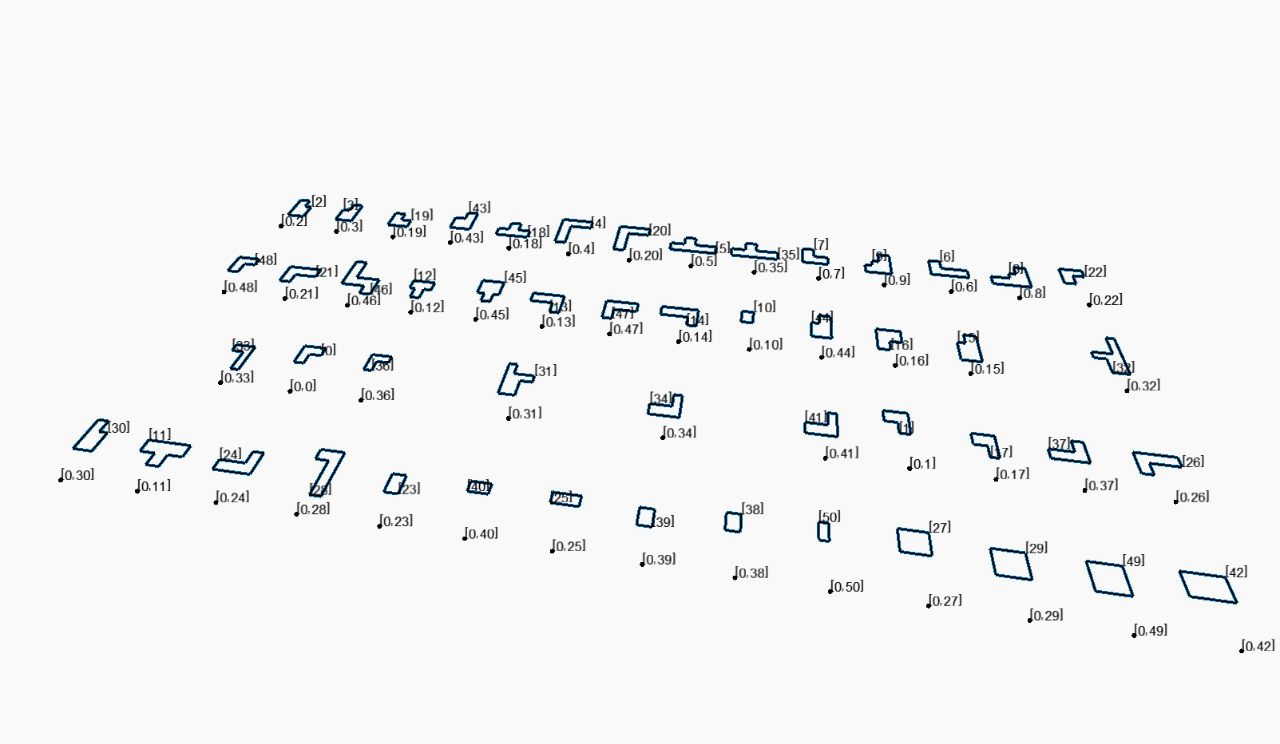

根据文字坐标点离其最近的polycurve为正确匹配，将polycurve重新按照坐标点顺序排序。

核心节点：Geometry.DistanceTo

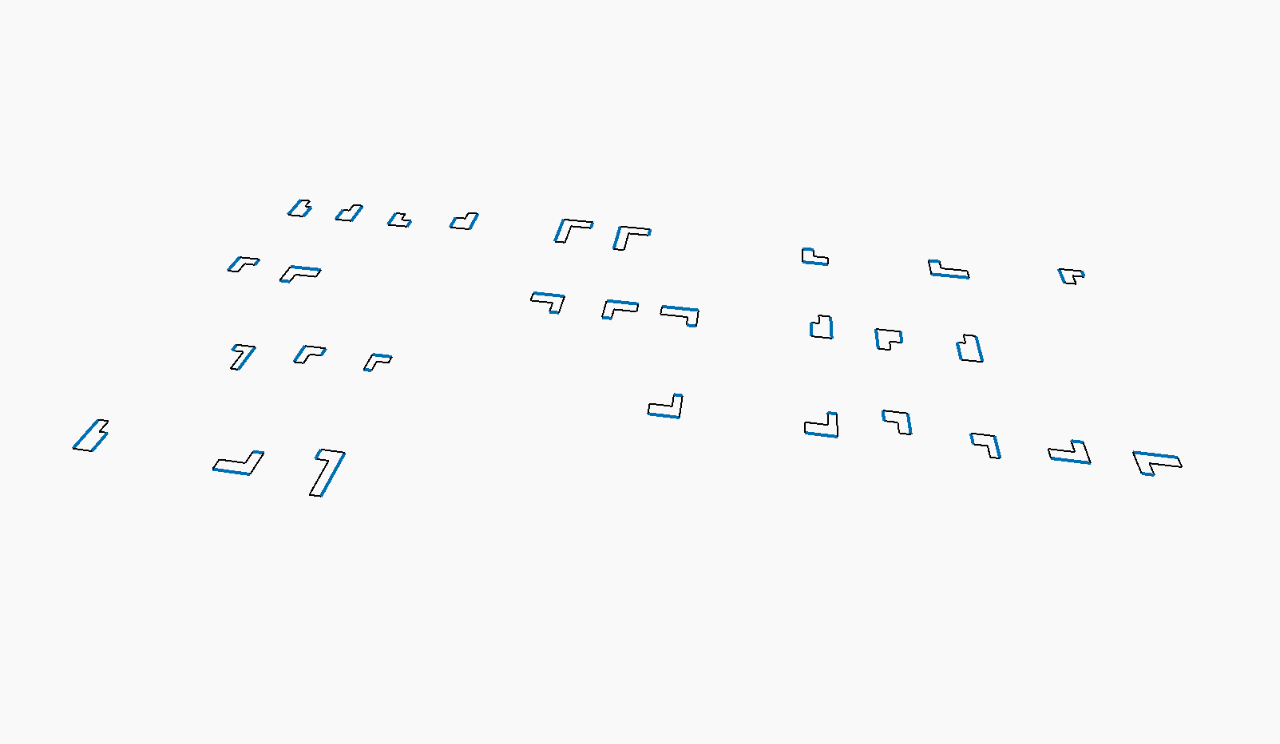

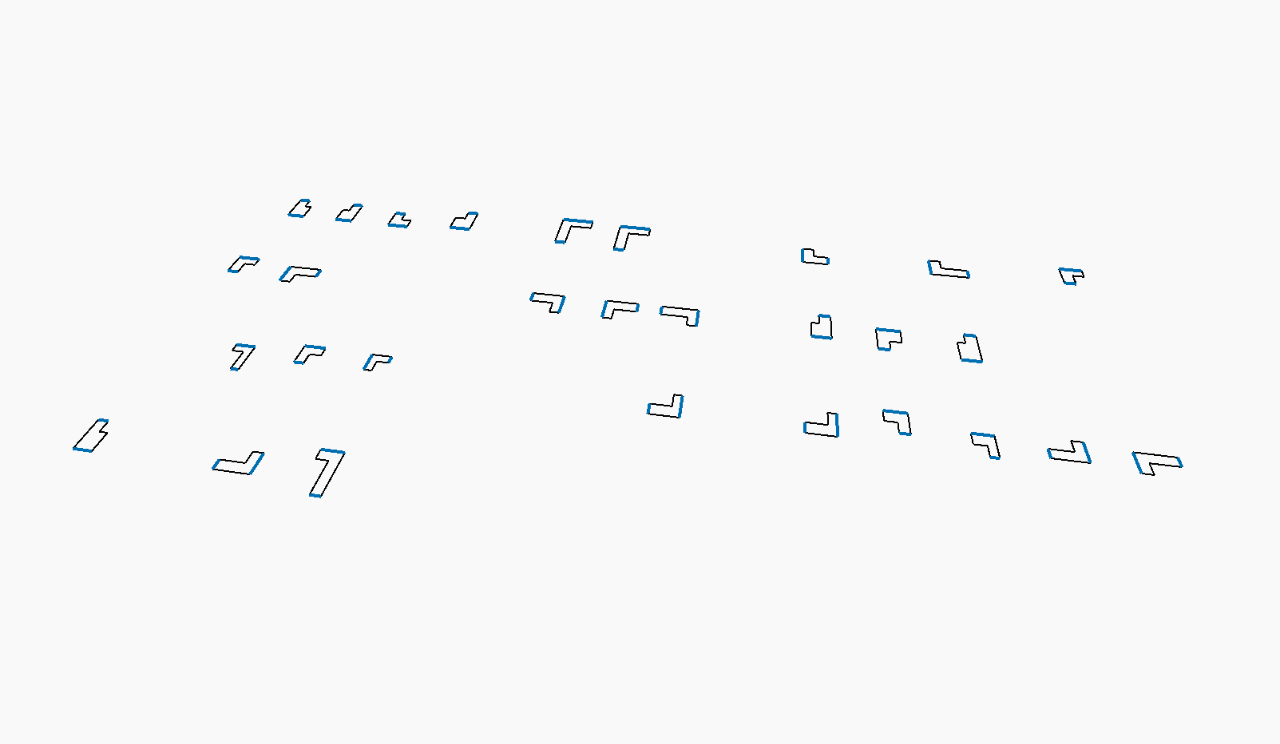

"7"字形结构柱一共为6条边，以此滤出边数为6的polycurve.

核心节点：PolyCurve.NumberOfCurves

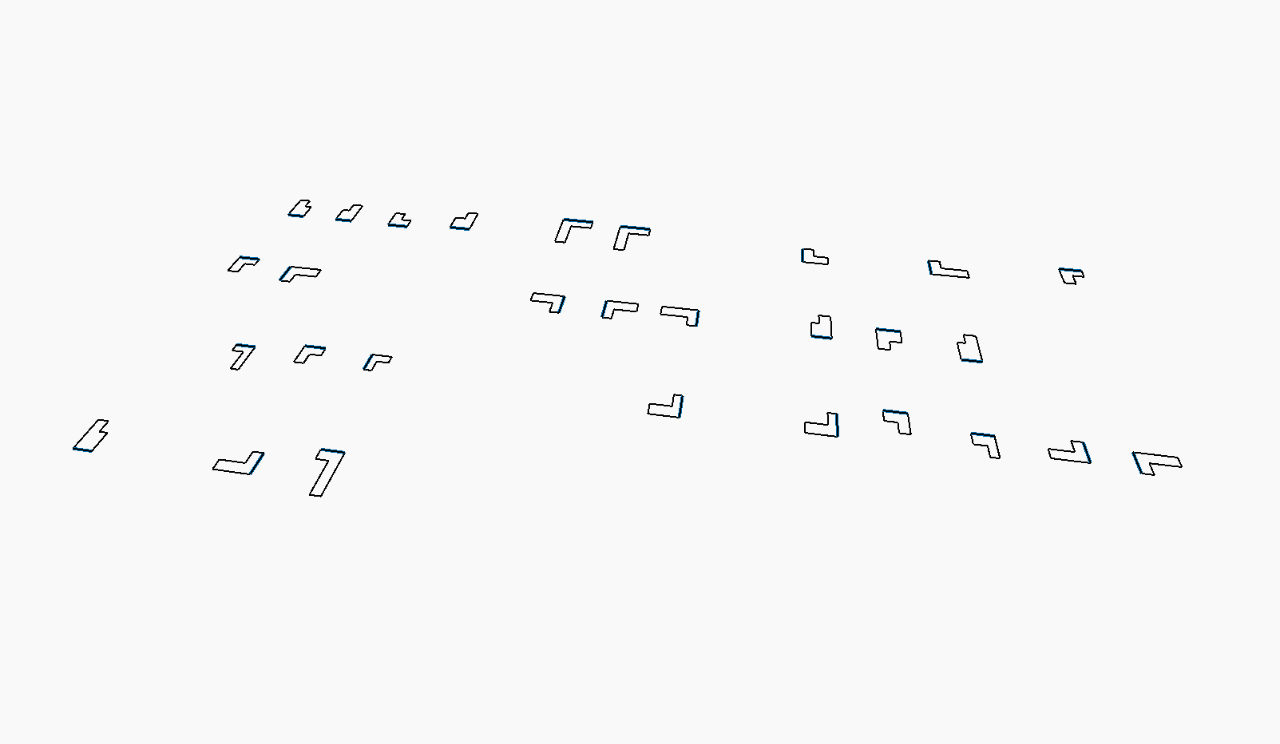

按滤出的polycurve所对应的名称新建族类型

核心节点：PolyCurve.NumberOfCurves（Clockwork节点包）

此处无图

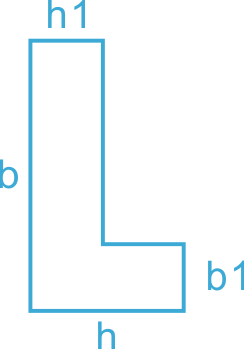

分别获取6条边的最长边长度，通过修改族参数节点，将值写入类型参数b。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

获取与最长边与之相交的两边

获取两边的最长边

通过修改族参数节点，将值写入类型参数h。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

利用同样的方法获取两边最短边，通过修改族参数节点，将值写入类型参数h1。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图

获取最长线（h）与之相交的两根线中的最短线

核心节点：Geometry.DoesIntersect

通过修改族参数节点，将值写入类型参数b1。

核心节点：List.MaximumItem、Element.SetParameterByName

此处无图
