在Revit中使用坡度箭头创建老虎窗

1. 绘制迹线屋顶，包括坡度定义线。

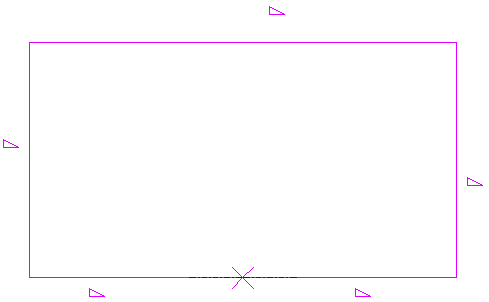

2. 在草图模式中，单击“修改 | 创建迹线屋顶”选项卡 “修改”面板 （拆分图元）。

3. 在迹线中的两点处拆分其中一条线，创建一条中间线段（老虎窗线段），然后单击“修改”。



4. 如果老虎窗线段是坡度定义 ()，请选择该线，然后清除“属性”选项板上的“定义屋顶坡度”。

5. 单击“修改 | 创建迹线屋顶”选项卡 “修改”面板 （坡度箭头），然后从老虎窗线段的一端到其中点绘制坡度箭头。

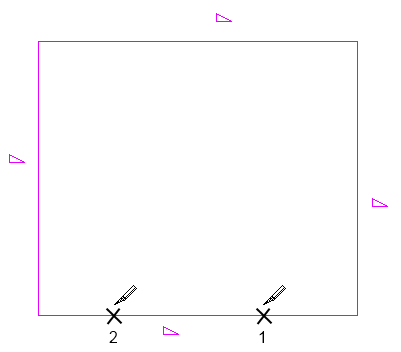

   坡度箭头的正确放置

6. 再次单击“坡度箭头”，并从老虎窗线段的另一端到其中点绘制第二个坡度箭头。

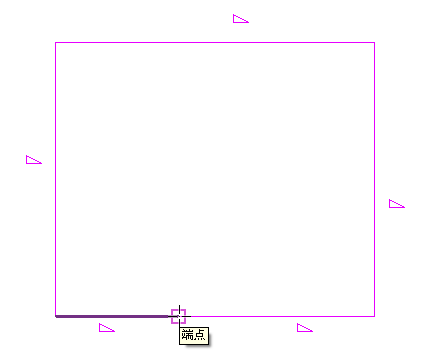

   正确绘制的坡度箭头

7. 单击 （完成编辑模式），然后打开三维视图以查看效果。

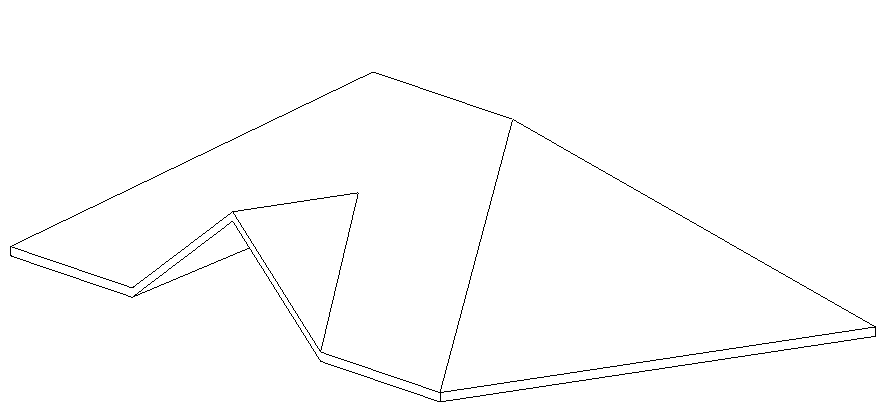

   带有老虎窗的四坡屋顶


在屋顶中创建老虎窗洞口

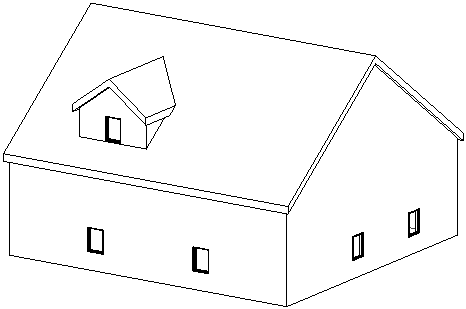

1. 创建构成老虎窗的墙和屋顶图元。

2. 使用“连接屋顶”工具将老虎窗屋顶连接到主屋顶。

   注意在此任务中，请勿使用“连接几何图形”屋顶工具，否则您会在创建老虎窗洞口时遇到错误。

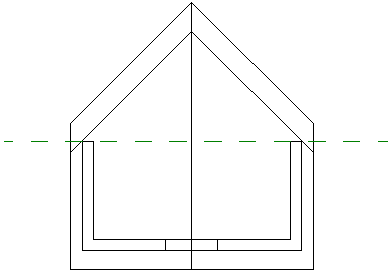

3. 打开一个可在其中看到老虎窗屋顶及附着墙的平面视图或立面视图。 如果此屋顶已拉伸，则打开立面视图。



4. 单击 （老虎窗）。

   在哪里？

• “建筑”选项卡 “洞口”面板 （老虎窗洞口）

• “结构”选项卡 “洞口”面板 （老虎窗洞口）

5. 高亮显示建筑模型上的主屋顶，然后单击以选择它。

   查看状态栏，确保高亮显示的是主屋顶。

   “拾取屋顶/墙边缘”工具处于活动状态，使您可以拾取构成老虎窗洞口的边界。

6. 将光标放置到绘图区域中。

   高亮显示了有效边界。 有效边界包括连接的屋顶或其底面、墙的侧面、楼板的底面、要剪切的屋顶边缘或要剪切的屋顶面上的模型线。

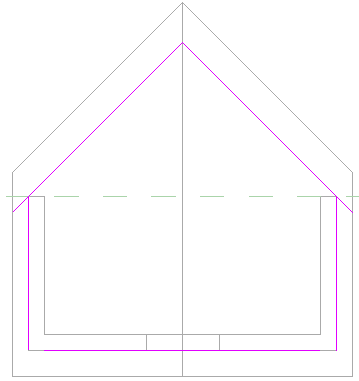

   在此示例中，已选择墙的侧面和屋顶的连接面。 请注意，您不必修剪绘制线即可拥有有效边界。



7. 单击 （完成编辑模式）。

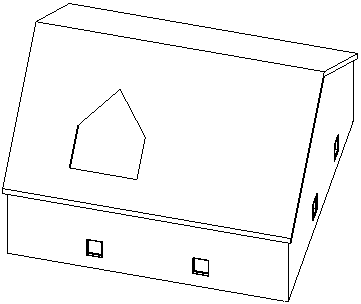

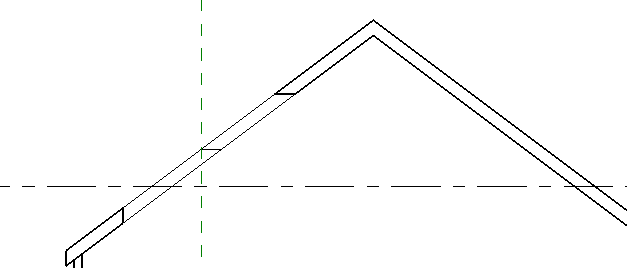

8. 创建穿过老虎窗的剖面视图，了解它如何剪切主屋顶。



   Revit 在屋顶中进行垂直剪切以及水平剪切。
