Navisworks注重的是效果，Revit注重的是制图，Revit是在图纸上的二维的线条升华成三维的立体图形，让大家更形象的去设计，更直观的体现出设计作品，Navisworks是在做好的3D图的基础上更换好的显示其设计效果，出漫游，做碰撞实验，4D模拟施工，使Revit的作品更完美，更具人性化，从而达到施工方的要求。那么，Navisworks中解决碰撞检查怎样直接返回到Revit修改模型呢?下面我们来了解下。

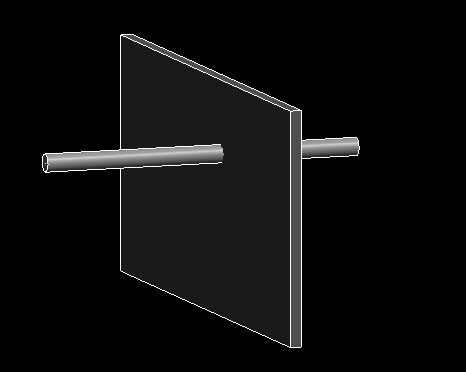

1、在Revit中绘制一道墙体，并绘制一段管道，管道与墙体是碰撞的，如下图所示。保存项目文件为“碰撞检查”。

2、在Navisworks中将此文件进行附加，注意此处需要附加的类型为rvt文件，而不是nwc文件。

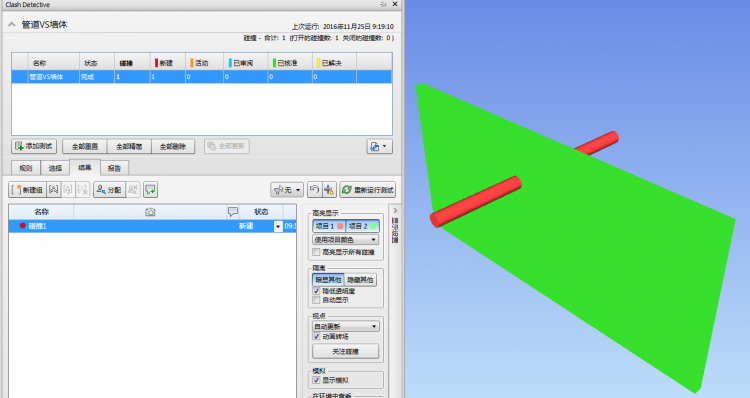

3、在Navisworks做管道与墙体的碰撞检查，会检查出如图所示的碰撞。

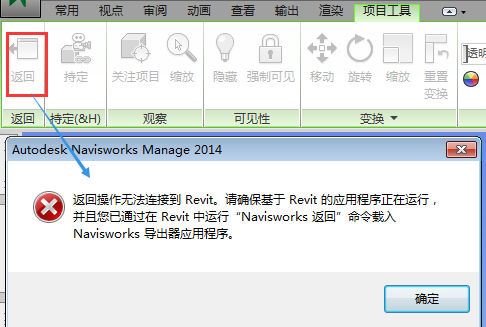

4、那么此时如果想要返回到Revit中解决此问题，在Navisworks中选择墙体或者管道，在项目工具中单击“返回”按钮。会弹出如下对话框。

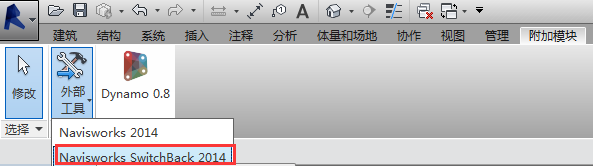

注意：此时必须保证Revit碰撞检查文件是处于打开的状态，并且Navisworks SwitchBack 是打开的状态。

在次在Navisworks中单击“返回”按钮。此时下方的Revit图标会高亮显示。

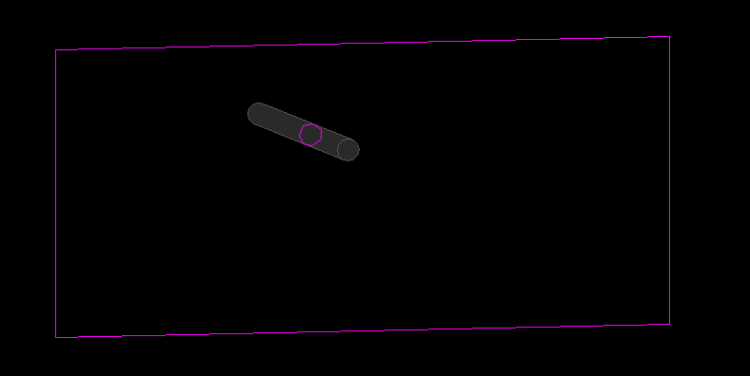

5、打开Revit，此时Revit处于Navisworks SwitchBack的对话框，需要切换到“三维”或者“立面”视图，在管道与墙体相交的位置对墙体进行开洞，如下图所示。再次保存该文件。

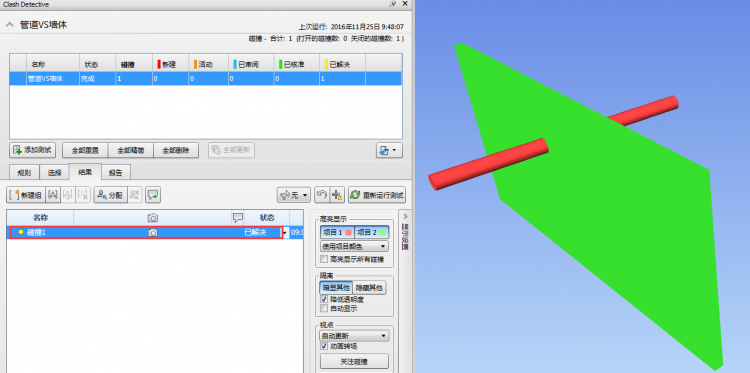

6、切换到Navisworks，单击常用选项卡下的“刷新”按钮，再次运行碰撞检查。会显示碰撞以解决。

在BIM的生命周期中。Revit是一款初始三维建模软件，Navisworks是Revit成长的下一阶段，两者完成了由设计到施工的转换，revit在设计中应用，但施工中，revit做出的图纸满足不了施工方的需求，需要由Naviswork转化一下。Revit是一个三维模型的平台，是将设计由传统的平面设计转化为立体设计。Navisworks是将其立体设计的图纸做渲染，使其表达更加清晰。
