在管线综合中,风管往往体型比较庞大,在竖向风管和横向支管连接的地方经常因为空间的局限性,不采用风管管件连接,直接插接,但是在管线综合的时候插接虽然很简单可以达到效果,但是在后续管线调整中,往往会因为风管的移动,导致风管的立管和横管错位或者脱离,这时候合理的利用锁定功能,能很大程度上解决这个问题。

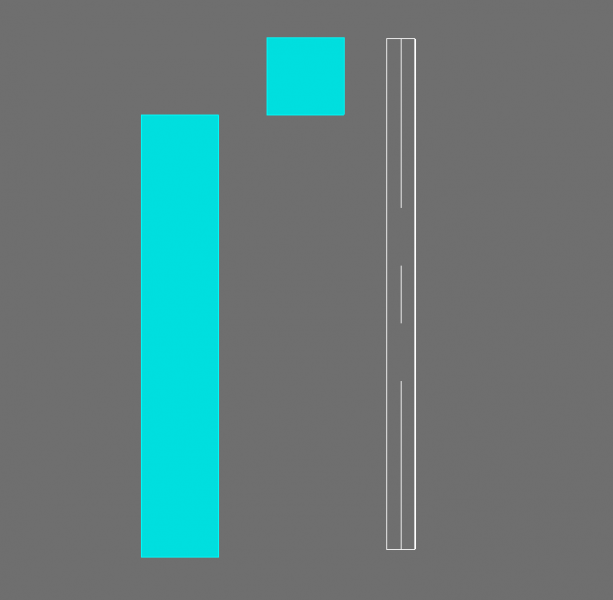

1、使用对齐命令,将横管顶和立管顶对齐,如图所示。

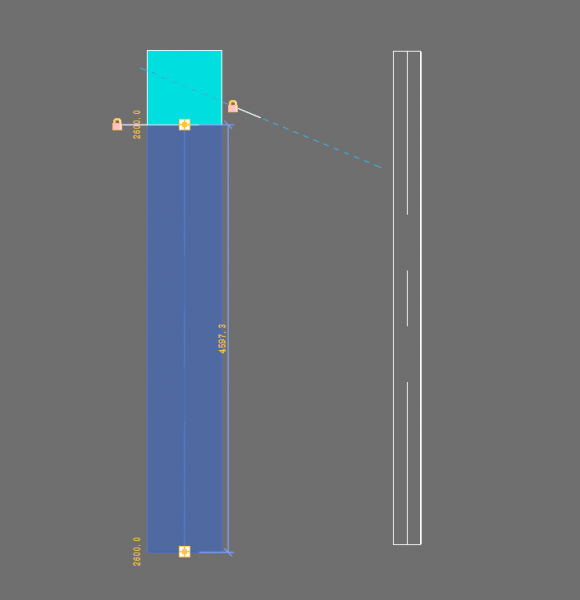

2、对齐之后会在一根虚线上有一小锁,可以将两个风管的两个顶部进行锁定,使小锁的状态从解锁状态变为锁定状态,如图所示。
3、后续管线综合的时候调整该风管的高度的时候,立管高度就会跟随变化,不用害怕产生错位现象,如图所示。

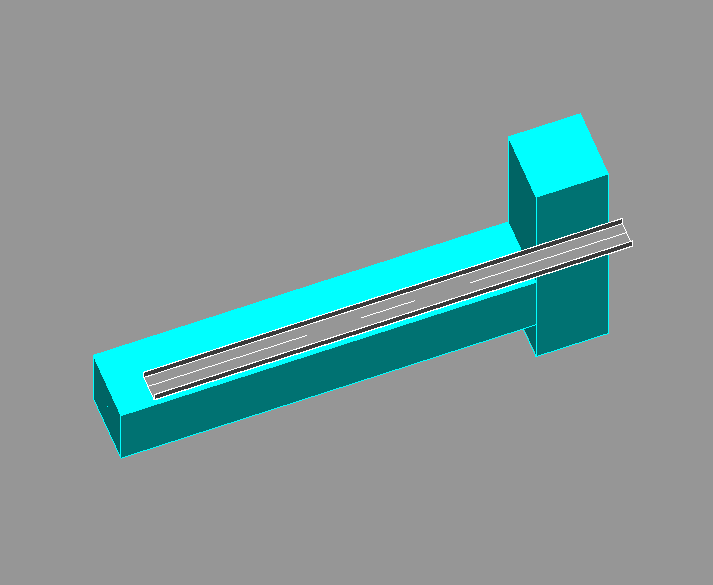

锁定后

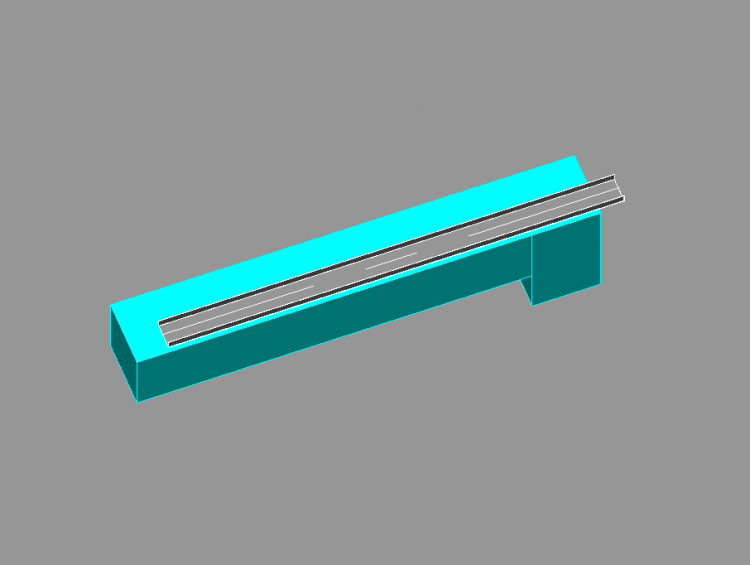

未锁定

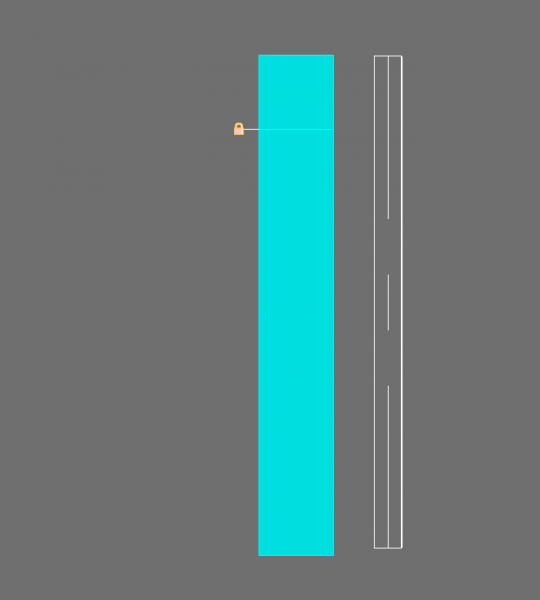

4、同样的方式将其中一侧边锁定,就可以横向移动风管,不用担心错位,如图所示。

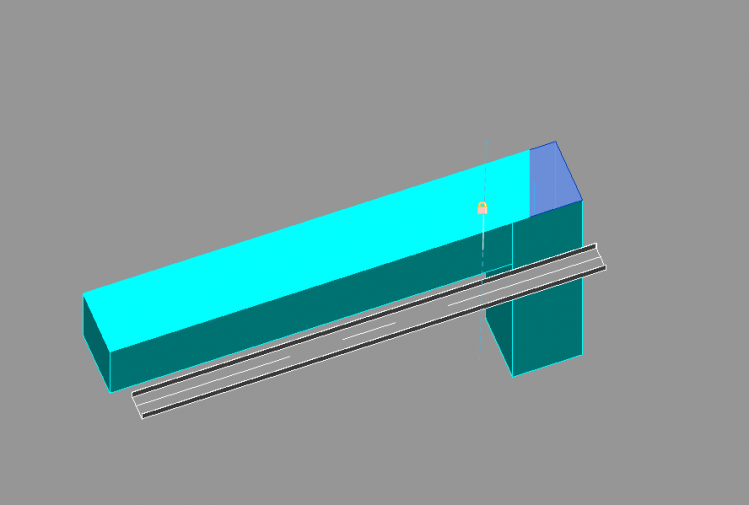

锁定后
未锁定
Revit锁定功能在管线综合中技巧的意义:上述文章以管线综合为例讲解了锁定工具的妙用,在实际建模过程中合理运用锁定和解锁工具可以保证模型准确性,以防出现错误。
