问题：
1.如何提高机电专业协同作业效率？
2.如何有效管理整合后的模型？
样板文件是用于管理视图的显示效果和信息，对于建模和出图有重要作用。提高设计质量和效率。
常规施工图是按照专业、楼层来进行项目组织的，所以，需要将项目浏览器的视图组织排序修改为符合我们的需求的。按传统思维模式，分专业区分不同的图层，下面讲解按专业制定样板的整个流程：
打开系统自带的机械样板
一、创建浏览器组织
→右击项目浏览器中的“视图”选择“浏览器组织”
→单击“新建”后创建新的浏览器组织

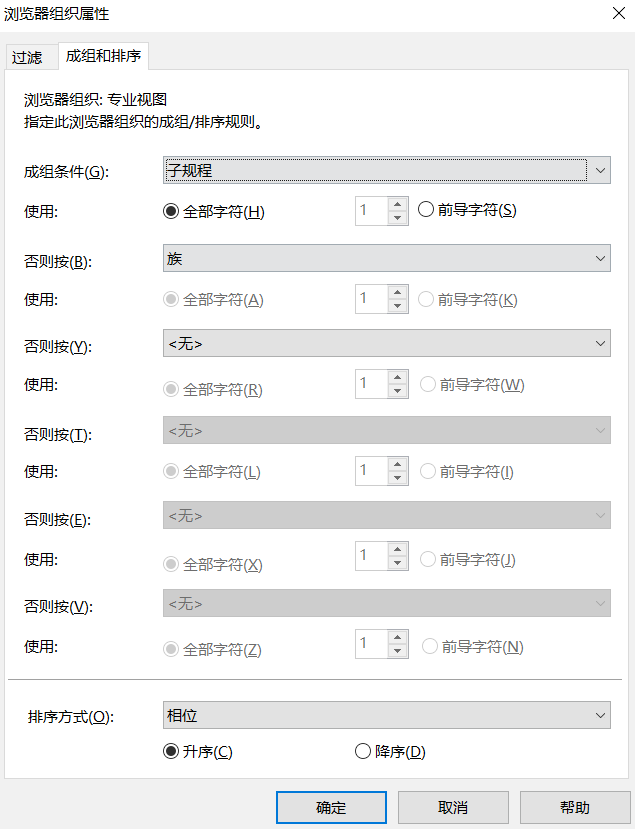

→成组和排序，成组条件：“子规程”，否则按：“族”
→确定退出
二、按子规程创建专业视图

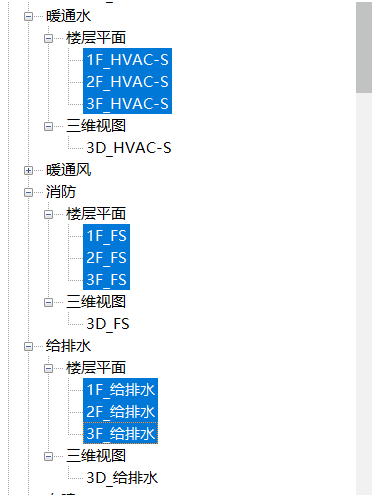

根据楼层复制并命名视图(平面，立面，三维视图)。
步骤如下：右击原有的楼层→“复制视图”→“复制”→重命名视图名称

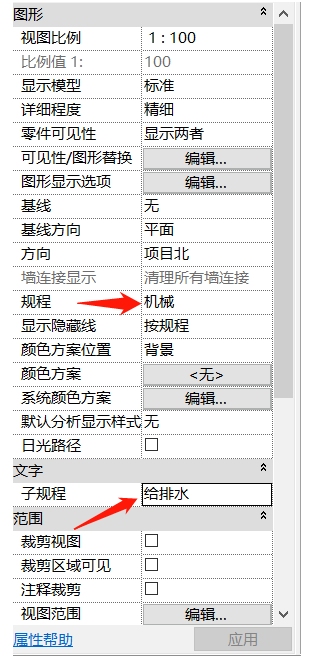

选择要修改的平面视图，在属性面板中的子规程添加专业类型,(如专业类型暖通水子规程改为暖通水，专业类型给排水子规程改为给排水）。

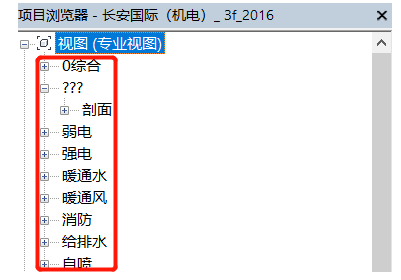

三、将项目浏览器相关专业系统归类

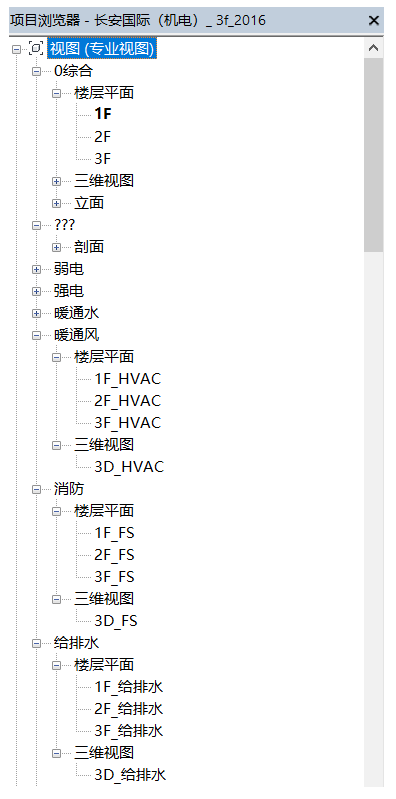

最终完成项目浏览器的创建。每个专业下都有楼层平面，三维视图。
意义：在一个中心文件下，不同专业在不同的图层绘制，不相混淆，结合上节过滤器的使用，可以高效管理自己的专业范围，并且也可方便出图。
